Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:

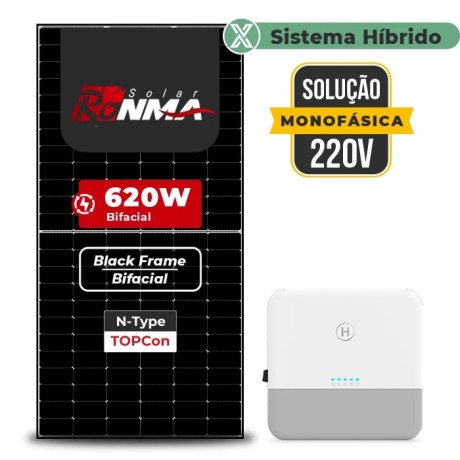

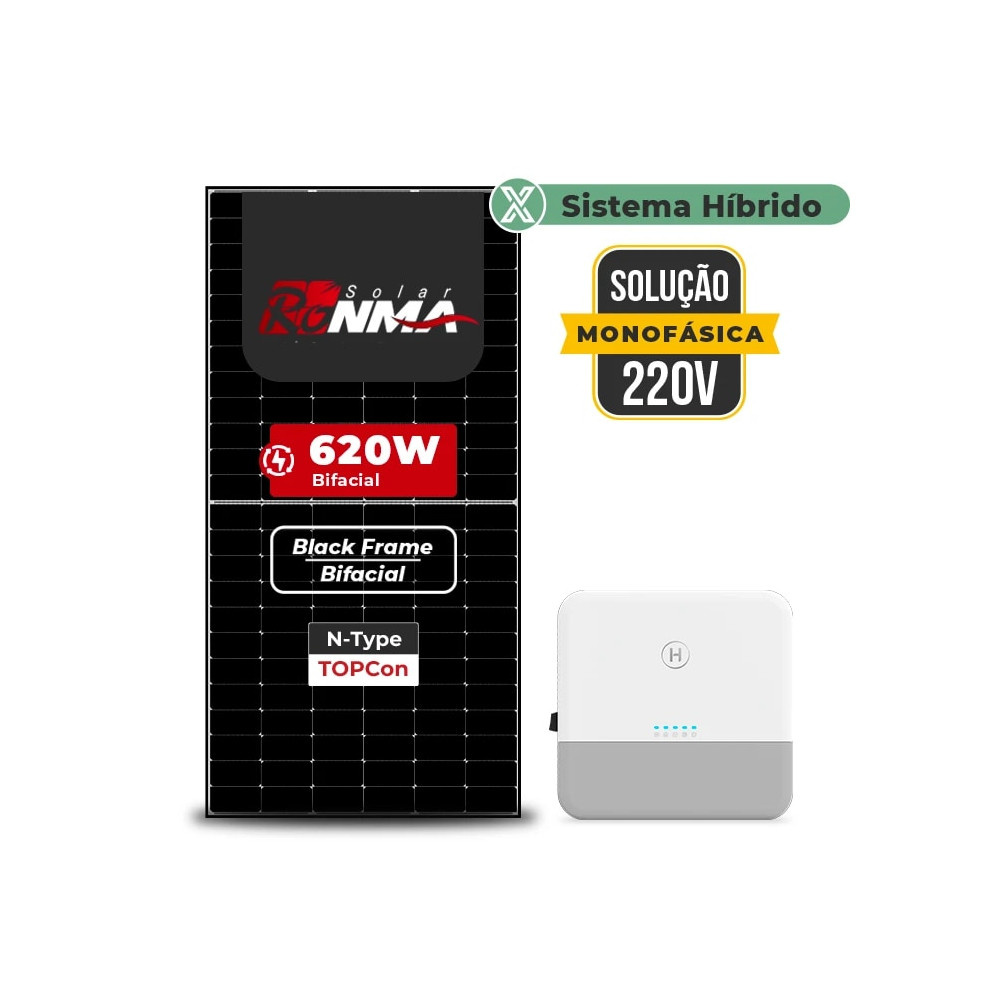

Esse Gerador Hibrido com potência de 7,440 KWp, é composto por:
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
A Estrutura para Laje 4 Placas da Pratyc é a solução ideal para a fixação segura e eficiente de módulos fotovoltaicos em coberturas planas. Produzida em alumínio 6063-T5 ou 6005-T5 e componentes em aço inox 304, oferece alta durabilidade, resistência à corrosão e fácil montagem, garantindo performance e segurança em projetos residenciais, comerciais e industriais.
#MPORTANTE#Sistema com cavaletes#iMPORTANTE
O sistema conta com cavaletes reguláveis para diferentes ângulos de inclinação (18°, 19° e 21°), otimizando a captação de energia solar conforme a necessidade do projeto. Seu design inteligente facilita o transporte, montagem e alinhamento dos módulos, preservando a estanqueidade da cobertura.
Diferenciais e Benefícios:
Compatível com até 4 módulos solares
Estrutura leve, resistente e de longa vida útil
Ajuste de inclinação para melhor geração de energia
Kit completo com grampos finais, intermediários, perfis, contraventos e emendas
Montagem simplificada, com menos tempo de instalação
Ideal para lajes de concreto com blocos de fixação, evitando infiltrações
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais que necessitem instalação sobre lajes planas, com alta resistência estrutural e acabamento profissional.
Conteúdo do Kit:
4 Cavaletes para laje – Alumínio 6063-T5 ou 6005-T5
2 Contraventos para cavalete – Alumínio 6063-T5 ou 6005-T5
4 Grampos finais completos – Alumínio 6063-T5
6 Grampos intermediários completos + 2 extras – Alumínio 6063-T5
4 Emendas completas – Alumínio 6063-T5
Parafusos T M8x25 e porcas flangeadas M8 – Inox 304
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
O Hoymiles HIS-6L-G3 é um inversor híbrido monofásico de 6kW desenvolvido para aplicações residenciais que exigem geração solar, armazenamento de energia e backup instantâneo. Com dois rastreadores MPPT, entrada fotovoltaica recomendada de até 12.000W e tempo de comutação de nível UPS de 0 ms, oferece mais autonomia, segurança e aproveitamento da energia produzida pelo sistema. O equipamento conta com gerenciamento inteligente de energia, suportando modos de autoconsumo, economia, reserva, redução de demanda no horário de pico e programação por tempo de uso. Também permite integração com gerador, bomba de calor e cargas inteligentes, além de suportar até 10 inversores em paralelo para ampliação de sistemas conectados ou isolados da rede.
Diferenciais do produto
Inversor híbrido monofásico de 6.000W
Potência fotovoltaica máxima recomendada de 12.000W
Dois rastreadores MPPT independentes
Corrente máxima de entrada de 18A por MPPT
Tempo de comutação para backup de 0 ms
Potência de backup de 6.000W
Potência aparente de pico de 12.000VA por 10 segundos
Compatível com baterias de íons de lítio e chumbo-ácido
Função de autoconsumo, economia e reserva
Redução de demanda no horário de pico
Programação por tempo de uso 8 × 24h
Gerenciamento integrado com IA
Integração com gerador, bomba de calor e carga inteligente
Suporta até 10 inversores em paralelo
Monitoramento remoto pelo S-Miles Cloud
Design ultrafino e ultraleve
Resfriamento por convecção natural
Grau de proteção IP66
Baixo nível de ruído, inferior a 35dB
Proteções
Proteção anti-ilhamento integrada
Proteção contra polaridade reversa da entrada fotovoltaica
Detecção da resistência de isolamento
Monitoramento de corrente residual
Proteção contra sobrecorrente CA
Proteção contra curto-circuito CA
Proteção contra subtensão e sobretensão CA
Proteção contra surtos CC Tipo II
Proteção contra surtos CA Tipo II
Bateria
Tipo de bateria: Íons de lítio / Chumbo-ácido
Faixa de tensão da bateria: 40–60V
Corrente máxima de carga/descarga: 135A / 135A
Potência máxima de carga/descarga: 6.000W / 6.300W
Estratégia de carga para bateria de lítio: Auto-adaptação ao BMS
Curva de carga: 3 estágios / equalização
Sensor externo de temperatura: Opcional
Comunicação com a bateria: CAN
Entrada fotovoltaica
Potência fotovoltaica máxima recomendada: 12.000W
Tensão máxima de entrada: 550V
Tensão nominal de entrada: 360V
Tensão de partida: 100V
Faixa de tensão MPPT: 90–500V
Corrente máxima de entrada: 18A / 18A
Corrente máxima de curto-circuito: 27A / 27A
Número de MPPTs: 2
Número máximo de strings de entrada: 2
Entrada e saída CA na rede
Potência de saída nominal: 6.000W
Potência aparente máxima de saída: 6.600VA
Corrente de derivação CA contínua máxima: 50A
Tipo de conexão à rede: L/N/PE
Tensão nominal de saída: 220V / 230V / 240V
Faixa de tensão de saída para 220V: 154–264V
Faixa de tensão de saída para 230V: 161–276V
Faixa de tensão de saída para 240V: 168–288V
Frequência nominal da rede: 50 / 60Hz
Corrente máxima de saída: 30A
Fator de potência: >0,99
Faixa ajustável do fator de potência: 0,8 adiantado a 0,8 atrasado
Saída CA de backup
Potência nominal de saída: 6.000W
Potência aparente máxima de saída: 12.000VA por 10 segundos
Tempo de troca para o backup: 0 ms
Tipo de conexão: L/N/PE
Tensão nominal de saída: 220V / 230V / 240V
Frequência nominal de saída: 50 / 60Hz
Corrente máxima de saída contínua: 27,3A
THDv em carga linear: <3%
Eficiência
Eficiência MPPT: 99,9%
Eficiência máxima: 97,7%
Eficiência europeia: 97,0%
Dados gerais
Modelo: HIS-6L-G3
Dimensões: 506 × 495 × 99 mm
Peso: 17 kg
Montagem: Parede
Temperatura de funcionamento: -25°C a +65°C
Redução de potência acima de: 45°C
Umidade relativa: 0–95%, sem condensação
Arrefecimento: Convecção natural
Topologia solar: Sem transformador
Topologia da bateria: Isolamento de alta frequência
Altitude máxima de operação: 4.000m
Grau de proteção: IP66
Ruído: <35dB
Interface do usuário: LED e aplicativo
Entradas e saídas digitais: DRM, 2 × DI e 2 × DO
Comunicação: RS485 e Wi-Fi/Ethernet opcional
Paralelismo máximo: 10 inversores
SGF 10,08KWP ERA BLACK 630W SNA-PRO 6KW MONO 220V DC48V SEM BATERIA
SGF 6,78KWP FINAME 565W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 7,91KWP FINAME 565W SNA-BR ECO 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 10,08KWP ERA 630W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 9,92KWP RONMA 620W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 7,56KWP ERA 630W HYS-7.5LV 7.5KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 7,44KWP RONMA 620W HYS-7.5LV 7.5KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 7,91KWP FINAME 565W HIS-6L-G3 6KW MONO 220V DC48V SEM BATERIA
SGF 8,82KWP ERA 630W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 8,68KWP RONMA 620W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 10,08KWP ERA 630W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 9,92KWP RONMA 620W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 10,08KWP ERA 630W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 9,92KWP RONMA 620W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 10,08KWP ERA 630W SNA-BR ECO 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 9,92KWP RONMA 620W SNA-BR ECO 6KW AC 127 BIFAS. DC48V SEM BATERIA
