Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:

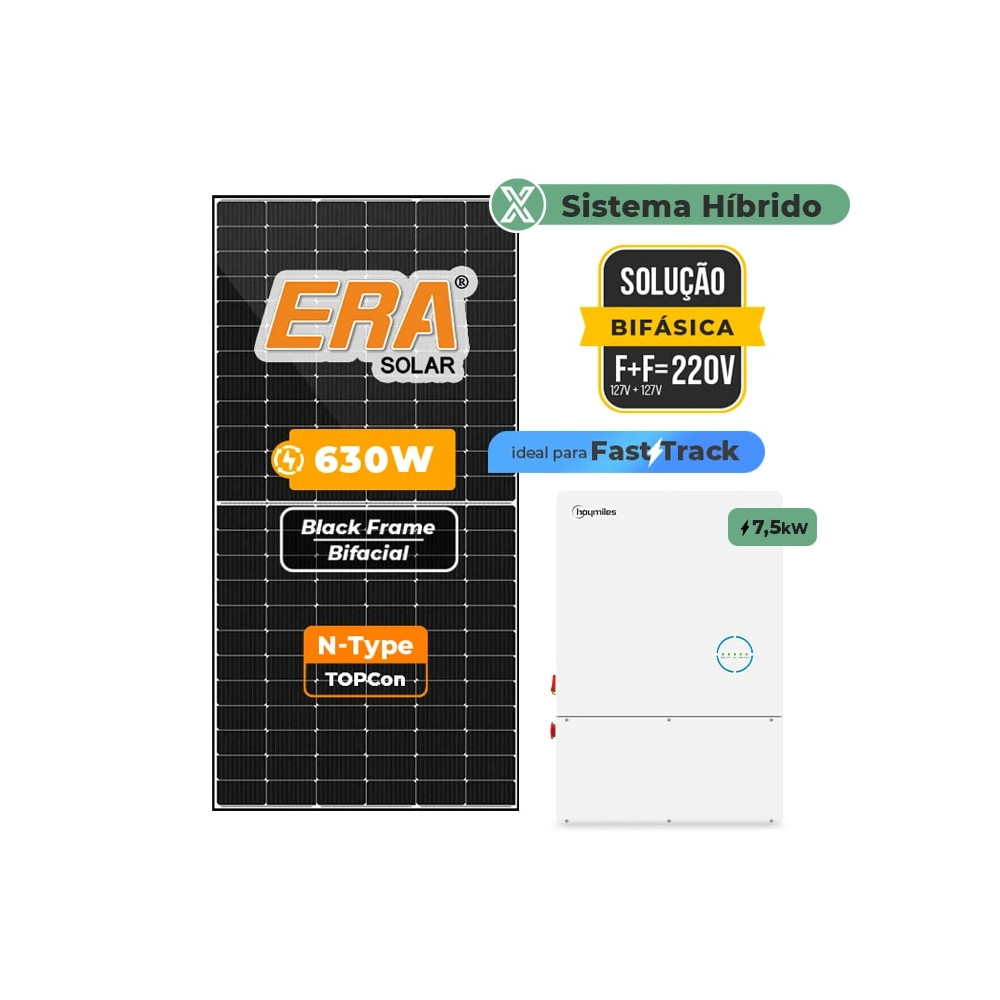

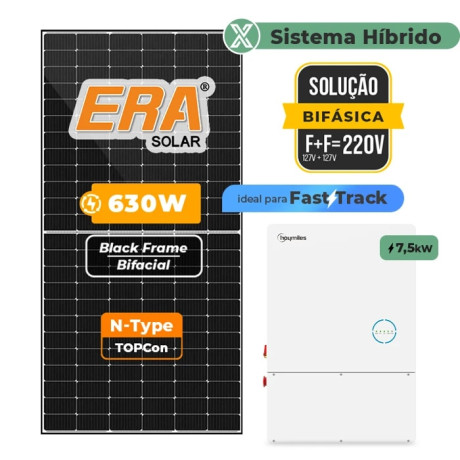

Esse Gerador Hibrido com potência de 7,560 KWp, é composto por:
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
O painel solar ERA-RC-66HC de 630W da ERA Solar é a escolha ideal para quem busca alta performance, durabilidade e eficiência energética. Com tecnologia N-Type Half-Cut e células MBB retangulares (182x210mm), o módulo entrega eficiência de até 23.3%, garantindo mais geração em menos espaço.
Integração arquitetônica
O frame preto: Integra melhor em telhados escuros, metálicos ou de fibrocimento
Possui um conjunto visual mais uniforme com as células
Reduz contrastes visuais, deixando o sistema mais “limpo” no telhado
Ideal para residências de alto padrão, comércios modernos e projetos corporativos.
Vantagens comerciais:
Material: PU (Poliuretano) + Fibra de Vidro.
Não conduz eletricidade (dispensa aterramento), mais leve, alta durabilidade e resistência.
Fibra de Vidro e Poliuretano, um material avançado que substitui o alumínio tradicional em painéis solares, oferecendo leveza, isolamento elétrico e maior resistência mecânica, sendo um sinônimo de painel com frame compósito.
Módulos solares com frame de Poliuretano (PU) ou compósito
Não precisam de aterramento do frame, pois o PU é um material isolante que impede a condução de eletricidade, eliminando a necessidade de cabos de equipotencialização e reduzindo custos e complexidade na instalação, ao contrário dos frames de alumínio que exigem aterramento. Essa inovação melhora a segurança e a eficiência do sistema fotovoltaico, reduzindo o risco de degradação por PID e facilitando a instalação em diversos ambiente
Quais certificações garantem a qualidade do produto?
O modelo ERA-RC-66HC possui certificações internacionais:
IEC61215 / IEC61215-2 / IEC61730 – Qualidade e segurança elétrica
IEC61701 – Resistência à névoa salina
ISO9001 / ISO14001 / ISO45001 – Gestão de qualidade, meio ambiente e segurança ocupacional
Destaques do Produto:
Potência máxima de 630W
Eficiência de conversão de até 23.3%
Desempenho superior mesmo em condições de baixa luminosidade
Tolerância positiva de 0 a +5W
Confiabilidade garantida:
15 anos de garantia de fabricação
30 anos de garantia linear de geração
Máximo de 1% de degradação no 1º ano
Apenas 0,4% de perda anual até o 30º ano
Certificações Internacionais:
IEC61215, IEC61730, IEC61701 (resistência à névoa salina), IEC62716 (ambientes com amônia)
ISO9001 (Qualidade), ISO14001 (Meio Ambiente) e ISO45001 (Saúde e Segurança Ocupaciona
Características Elétricas:
Eficiência do módulo: 23.32%
Tipo da célula: Half-Cell N-Type Mono 182mm
Potência máxima do módulo (Pmax): 630W
Tensão em Circuito Aberto (Voc): 48,80V
Corrente de Curto-Circuito (Isc): 16,25A
Tensão máxima de potência (Vmp): 40,47V
Corrente de máxima potência (Imp): 15,57A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 25A
Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.30% / °C
Coeficiente de temperatura (Voc): -0.24% / °C
Coeficiente de temperatura (Isc): +0.043% / °C
Temperatura de operação: -40°C a +85°C
Características Estruturais:
Dimensão (AxLxP): 2384 x 1134 x 30mm
Peso por módulo: 32,50kg
N° de células: 132
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga Composito Black
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 30mm
Tipo do Conector: MC4 (compatível)
Configurações da Embalagem:
Qtde de módulo por pallet: 37 und
Paletes/Container 40HQ: 20 und
Qtde/Container 740 und
Registro INMETRO: 014175/2025
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
O Hoymiles HYS-7.5LV-USG1 é um inversor híbrido de fase dividida desenvolvido para aplicações residenciais que exigem backup de energia, integração com baterias e alta flexibilidade de operação. Com 7.500W de potência nominal na rede, tempo de comutação de nível UPS de 0 ms e suporte a diferentes modos de gerenciamento inteligente de energia, é uma solução ideal para projetos que buscam mais autonomia, segurança e aproveitamento da energia solar e da bateria.
Diferenciais do produto
Inversor híbrido de fase dividida
Potência nominal CA de 7.500W
Potência fotovoltaica máxima recomendada de 11.250W
Relação CC/CA de até 150%
Rastreador MPPT duplo
Corrente MPPT de até 32A
Tempo de comutação de nível UPS de 0 ms
Compatível com baterias de íons de lítio e chumbo-ácido
Estratégia de carga para bateria de íons de lítio com auto-adaptação ao BMS
Monitoramento inteligente via S-Miles Cloud
Ultraleve para fácil instalação e economia de carga
Proteção integrada contra falha do arco
Função de desligamento rápido
Paralelo máximo de 10 unidades
Eficiência máxima de 97,6%
Eficiência CEC de 97,0%
Proteções
Proteção anti-ilhamento integrada
Detecção de falha do arco fotovoltaico integrada
Proteção contra polaridade inversa da entrada da string fotovoltaica integrada
Produtos em conformidade com MLRSD integrados
Detecção da resistência de isolamento integrada
Unidade de monitoramento da corrente residual integrada
Proteção contra sobrecorrente CA integrada
Proteção de corrente curta CA integrada
Proteção contra subtensão e sobretensão CA integrada
Proteção contra surtos CC Tipo II / CA Tipo III
Bateria
Tipo de bateria: Íons de lítio / Chumbo-ácido
Faixa de tensão da bateria: 40–60V
Corrente máxima de carga/descarga: 200A / 160A
Estratégia de carga para bateria de íons de lítio: Auto-adaptação ao BMS
Curva de carga: 3 estágios / equalização
Comunicação: CAN
Entrada fotovoltaica
Potência fotovoltaica máxima recomendada: 11.520W
Tensão máxima de entrada: 550V
Tensão nominal: 380V
Tensão de arranque: 150V
Faixa de tensão MPPT: 125–500V
Corrente máxima de entrada: 32/32A
Corrente máxima de curto-circuito: 40/40A
Número MPPT / Número máximo de strings de entrada: 2 / 4
Entrada e saída CA (na rede)
Potência de saída nominal: 7.500W
Máxima potência aparente de saída: 7.500VA
Potência máxima de entrada: 15.000W
Tensão de saída CA nominal: 2L/N/PE, 127/220V
Frequência nominal da rede: 60Hz
Corrente máxima de saída: 34A
Corrente máxima de entrada: 68A
Fator de potência: >0,99 (0,8 adiantado a 0,8 atrasado)
THDi (saída nominal): <3%
Saída CA (fora da rede)
Potência de saída nominal: 7.500W
Máxima potência aparente de saída: 15.000VA, 10s
Tensão nominal de saída: 2L/N/PE, 127/220V
Frequência nominal de saída: 60Hz
Corrente máxima de saída contínua: 34,1A
Tempo de troca para o backup: 0 ms
THDv (em carga linear): <3%
Eficiência
Eficiência MPPT: 99,90%
Máxima eficiência: 97,60%
Eficiência CEC: 97,00%
Descarga máxima da bateria para eficiência CA: 95,00%
Dados gerais
Dimensões: 502 × 740 × 202 mm
Peso: 41 kg
Montagem: Montagem na parede
Temperatura de funcionamento: -25°C a +65°C (>45°C, redução)
Umidade relativa: 0–95%, sem condensação
Arrefecimento: Convecção natural
Topologia (Solar/Bateria): Isolamento sem transformador / alta frequência
Altitude: = 4000m (>2000m, redução)
Grau de proteção: IP65
Ruído: <40 dB
Interface do usuário: LED, Aplicativo
Entrada/saída digital: 1 × DI, 2 × DO
Paralelo máximo: 10
Comunicação: Bluetooth, RS485, Wi-Fi / Ethernet (opcional)
Padrão de conexão da rede: Inmetro 140
SGF 10,08KWP ERA BLACK 630W SNA-PRO 6KW MONO 220V DC48V SEM BATERIA
SGF 6,78KWP FINAME 565W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 7,91KWP FINAME 565W SNA-BR ECO 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 10,08KWP ERA 630W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 9,92KWP RONMA 620W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 7,44KWP RONMA 620W HYS-7.5LV 7.5KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 7,91KWP FINAME 565W HIS-6L-G3 6KW MONO 220V DC48V SEM BATERIA
SGF 8,82KWP ERA 630W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 8,68KWP RONMA 620W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 10,08KWP ERA 630W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 9,92KWP RONMA 620W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 10,08KWP ERA 630W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 9,92KWP RONMA 620W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 10,08KWP ERA 630W SNA-BR ECO 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 9,92KWP RONMA 620W SNA-BR ECO 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 7,56KWP ERA 630W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
