Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:

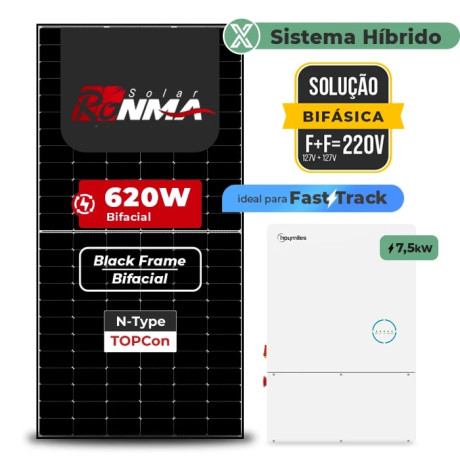

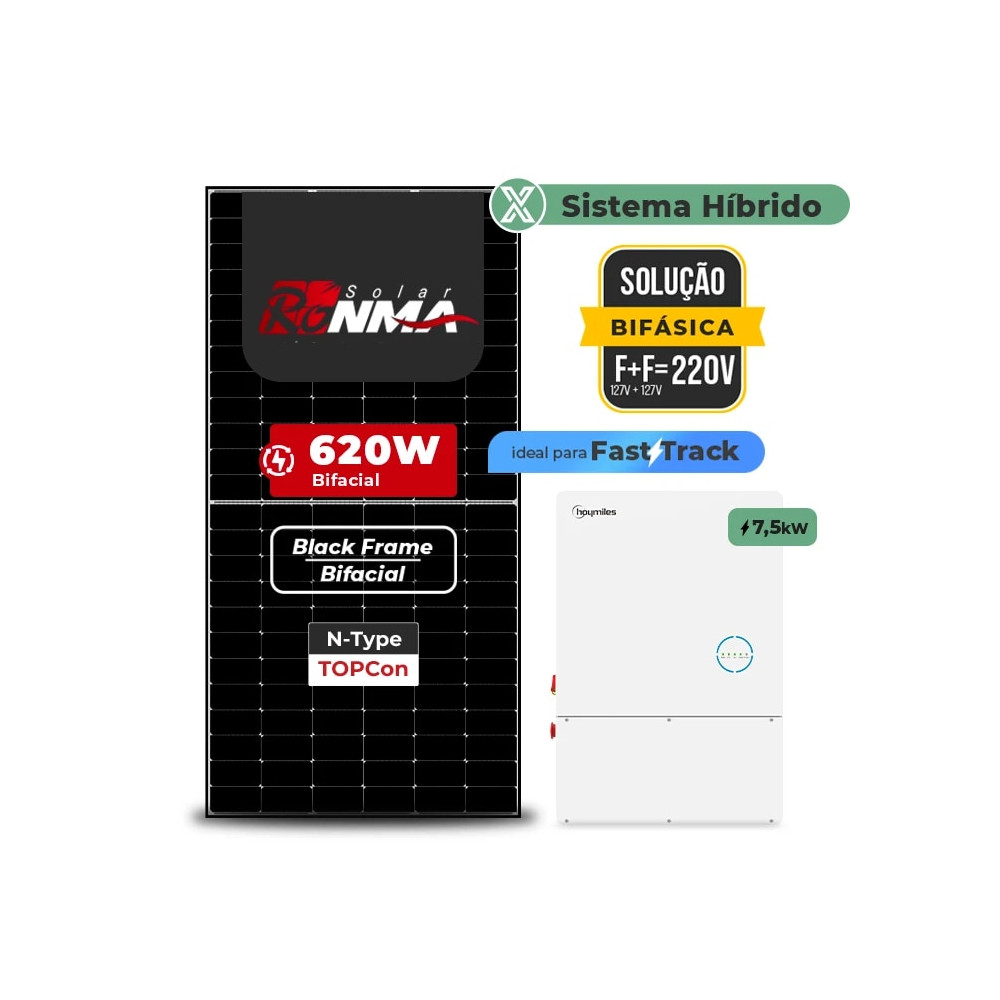

Esse Gerador Hibrido com potência de 7,440 KWp, é composto por:
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
O Hoymiles HYS-7.5LV-USG1 é um inversor híbrido de fase dividida desenvolvido para aplicações residenciais que exigem backup de energia, integração com baterias e alta flexibilidade de operação. Com 7.500W de potência nominal na rede, tempo de comutação de nível UPS de 0 ms e suporte a diferentes modos de gerenciamento inteligente de energia, é uma solução ideal para projetos que buscam mais autonomia, segurança e aproveitamento da energia solar e da bateria.
Diferenciais do produto
Inversor híbrido de fase dividida
Potência nominal CA de 7.500W
Potência fotovoltaica máxima recomendada de 11.250W
Relação CC/CA de até 150%
Rastreador MPPT duplo
Corrente MPPT de até 32A
Tempo de comutação de nível UPS de 0 ms
Compatível com baterias de íons de lítio e chumbo-ácido
Estratégia de carga para bateria de íons de lítio com auto-adaptação ao BMS
Monitoramento inteligente via S-Miles Cloud
Ultraleve para fácil instalação e economia de carga
Proteção integrada contra falha do arco
Função de desligamento rápido
Paralelo máximo de 10 unidades
Eficiência máxima de 97,6%
Eficiência CEC de 97,0%
Proteções
Proteção anti-ilhamento integrada
Detecção de falha do arco fotovoltaico integrada
Proteção contra polaridade inversa da entrada da string fotovoltaica integrada
Produtos em conformidade com MLRSD integrados
Detecção da resistência de isolamento integrada
Unidade de monitoramento da corrente residual integrada
Proteção contra sobrecorrente CA integrada
Proteção de corrente curta CA integrada
Proteção contra subtensão e sobretensão CA integrada
Proteção contra surtos CC Tipo II / CA Tipo III
Bateria
Tipo de bateria: Íons de lítio / Chumbo-ácido
Faixa de tensão da bateria: 40–60V
Corrente máxima de carga/descarga: 200A / 160A
Estratégia de carga para bateria de íons de lítio: Auto-adaptação ao BMS
Curva de carga: 3 estágios / equalização
Comunicação: CAN
Entrada fotovoltaica
Potência fotovoltaica máxima recomendada: 11.520W
Tensão máxima de entrada: 550V
Tensão nominal: 380V
Tensão de arranque: 150V
Faixa de tensão MPPT: 125–500V
Corrente máxima de entrada: 32/32A
Corrente máxima de curto-circuito: 40/40A
Número MPPT / Número máximo de strings de entrada: 2 / 4
Entrada e saída CA (na rede)
Potência de saída nominal: 7.500W
Máxima potência aparente de saída: 7.500VA
Potência máxima de entrada: 15.000W
Tensão de saída CA nominal: 2L/N/PE, 127/220V
Frequência nominal da rede: 60Hz
Corrente máxima de saída: 34A
Corrente máxima de entrada: 68A
Fator de potência: >0,99 (0,8 adiantado a 0,8 atrasado)
THDi (saída nominal): <3%
Saída CA (fora da rede)
Potência de saída nominal: 7.500W
Máxima potência aparente de saída: 15.000VA, 10s
Tensão nominal de saída: 2L/N/PE, 127/220V
Frequência nominal de saída: 60Hz
Corrente máxima de saída contínua: 34,1A
Tempo de troca para o backup: 0 ms
THDv (em carga linear): <3%
Eficiência
Eficiência MPPT: 99,90%
Máxima eficiência: 97,60%
Eficiência CEC: 97,00%
Descarga máxima da bateria para eficiência CA: 95,00%
Dados gerais
Dimensões: 502 × 740 × 202 mm
Peso: 41 kg
Montagem: Montagem na parede
Temperatura de funcionamento: -25°C a +65°C (>45°C, redução)
Umidade relativa: 0–95%, sem condensação
Arrefecimento: Convecção natural
Topologia (Solar/Bateria): Isolamento sem transformador / alta frequência
Altitude: = 4000m (>2000m, redução)
Grau de proteção: IP65
Ruído: <40 dB
Interface do usuário: LED, Aplicativo
Entrada/saída digital: 1 × DI, 2 × DO
Paralelo máximo: 10
Comunicação: Bluetooth, RS485, Wi-Fi / Ethernet (opcional)
Padrão de conexão da rede: Inmetro 140
