Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:

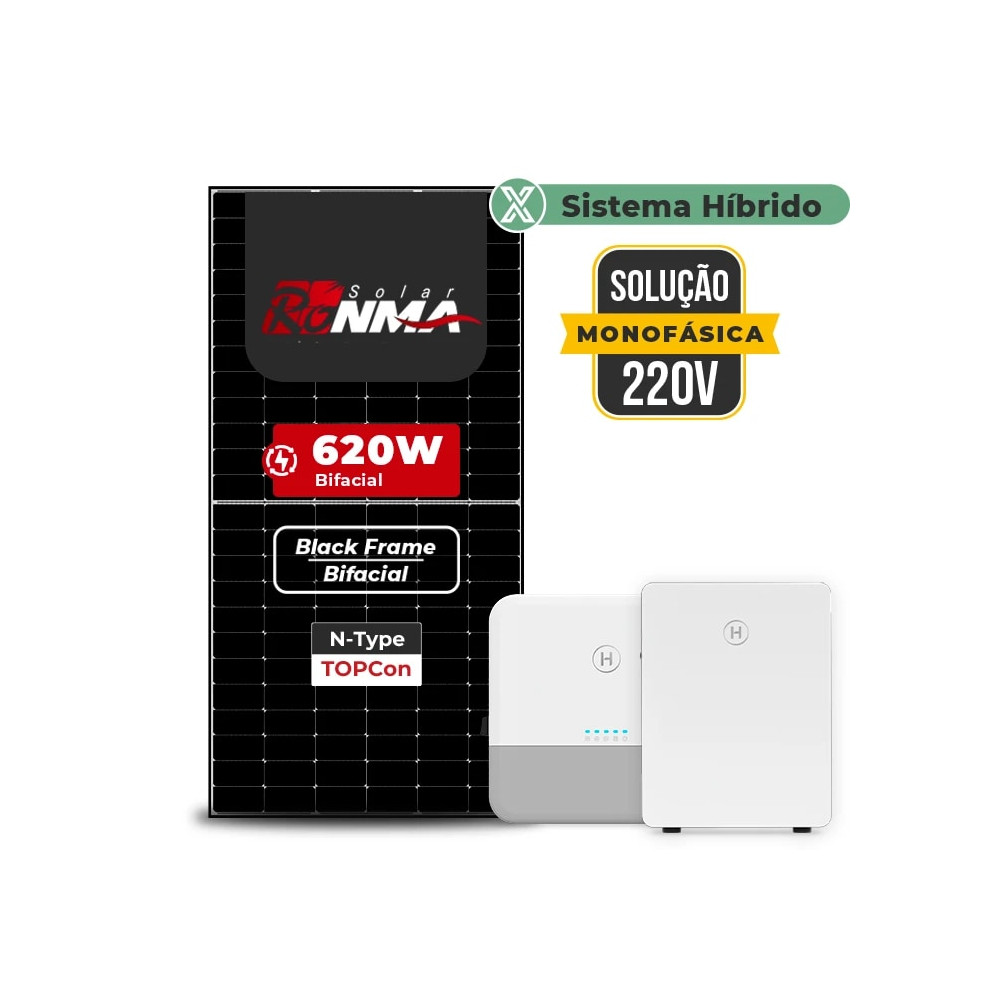

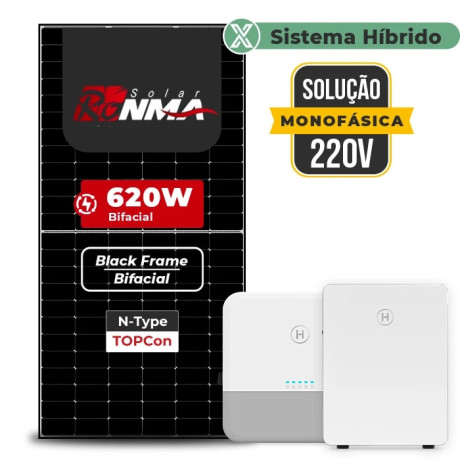

Esse Gerador Hibrido com potência de 2,480 KWp, é composto por:
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
A Hoymiles LB-6D-G3 é uma bateria de baixa tensão com química LiFePO4, desenvolvida para sistemas residenciais de armazenamento de energia que exigem segurança, longa vida útil e flexibilidade de expansão. Com 6kWh de energia total, capacidade nominal de 314Ah e tensão de 51,2V, oferece uma solução robusta para aplicações com backup, autoconsumo e maior aproveitamento da geração solar. O modelo conta com módulo CC-CC integrado, permitindo o uso combinado de baterias novas e antigas no mesmo sistema. Também suporta até 16 unidades em paralelo, alcançando até 96kWh de capacidade total. Com proteção IP65, pode ser instalada em ambientes internos ou externos, na parede ou no chão.
Diferenciais do produto
Bateria de baixa tensão com química LiFePO4
Energia total de 6kWh
Capacidade nominal de 314Ah
Tensão nominal de 51,2V
Células de alta capacidade e longa duração
Profundidade de descarga recomendada de 90%
Vida útil de até 8.000 ciclos
Módulo CC-CC integrado
Permite uso combinado de baterias antigas e novas
Suporta até 16 unidades em paralelo
Capacidade máxima do sistema de até 96kWh
Comunicação via CAN
Disjuntor CC integrado
Instalação em ambientes internos e externos
Montagem na parede ou no chão
Grau de proteção IP65
Resfriamento por convecção natural
Proteções
Proteção contra sobretensão
Proteção contra subtensão
Proteção contra sobrecorrente
Proteção contra sobretemperatura
Proteção contra subtemperatura
Disjuntor CC integrado
Gerenciamento eletrônico da carga e descarga
Proteção mecânica IP65 contra poeira e jatos de água
Dados elétricos
Modelo: LB-6D-G3
Tipo de bateria: LiFePO4
Capacidade nominal: 314Ah
Energia total: 6kWh
Tensão nominal: 51,2V
Faixa de tensão de operação: 44,8V a 60V
Corrente máxima contínua de carga: 60A
Corrente máxima contínua de descarga: 60A
Corrente de pico de carga/descarga: 90A por 10 segundos
Comunicação: CAN
Profundidade de descarga recomendada: 90%
Quantidade máxima em paralelo: 16 unidades
Expansão do sistema
Energia por unidade: 6kWh
Quantidade máxima em paralelo: 16 unidades
Capacidade máxima do sistema: 96kWh
Módulo CC-CC integrado para combinação de baterias novas e antigas
Temperatura e operação
Temperatura de carga: 0°C a +55°C
Temperatura de carga com aquecimento opcional: -20°C a +55°C
Temperatura de descarga: -20°C a +55°C
Arrefecimento: Convecção natural
Altitude máxima de operação: 2.000m
Ambiente de instalação: Interno ou externo
Peso e medidas
Dimensões: 410 × 519 × 236 mm
Peso: 55 kg
Montagem: Parede ou chão
Suporte para montagem na parede: Opcional
Grau de proteção: IP65
Vida útil e garantia
Vida útil: 8.000 ciclos
Condição de referência: 25°C e taxa de 0,5C
Profundidade de descarga: 90%
Capacidade ao final da vida útil: 70%
Garantia: 5 a 10 anos, conforme os termos e condições da Hoymiles
Certificações
IEC 62619
UN 38.3
CE-EMC
O Hoymiles HIS-6L-G3 é um inversor híbrido monofásico de 6kW desenvolvido para aplicações residenciais que exigem geração solar, armazenamento de energia e backup instantâneo. Com dois rastreadores MPPT, entrada fotovoltaica recomendada de até 12.000W e tempo de comutação de nível UPS de 0 ms, oferece mais autonomia, segurança e aproveitamento da energia produzida pelo sistema. O equipamento conta com gerenciamento inteligente de energia, suportando modos de autoconsumo, economia, reserva, redução de demanda no horário de pico e programação por tempo de uso. Também permite integração com gerador, bomba de calor e cargas inteligentes, além de suportar até 10 inversores em paralelo para ampliação de sistemas conectados ou isolados da rede.
Diferenciais do produto
Inversor híbrido monofásico de 6.000W
Potência fotovoltaica máxima recomendada de 12.000W
Dois rastreadores MPPT independentes
Corrente máxima de entrada de 18A por MPPT
Tempo de comutação para backup de 0 ms
Potência de backup de 6.000W
Potência aparente de pico de 12.000VA por 10 segundos
Compatível com baterias de íons de lítio e chumbo-ácido
Função de autoconsumo, economia e reserva
Redução de demanda no horário de pico
Programação por tempo de uso 8 × 24h
Gerenciamento integrado com IA
Integração com gerador, bomba de calor e carga inteligente
Suporta até 10 inversores em paralelo
Monitoramento remoto pelo S-Miles Cloud
Design ultrafino e ultraleve
Resfriamento por convecção natural
Grau de proteção IP66
Baixo nível de ruído, inferior a 35dB
Proteções
Proteção anti-ilhamento integrada
Proteção contra polaridade reversa da entrada fotovoltaica
Detecção da resistência de isolamento
Monitoramento de corrente residual
Proteção contra sobrecorrente CA
Proteção contra curto-circuito CA
Proteção contra subtensão e sobretensão CA
Proteção contra surtos CC Tipo II
Proteção contra surtos CA Tipo II
Bateria
Tipo de bateria: Íons de lítio / Chumbo-ácido
Faixa de tensão da bateria: 40–60V
Corrente máxima de carga/descarga: 135A / 135A
Potência máxima de carga/descarga: 6.000W / 6.300W
Estratégia de carga para bateria de lítio: Auto-adaptação ao BMS
Curva de carga: 3 estágios / equalização
Sensor externo de temperatura: Opcional
Comunicação com a bateria: CAN
Entrada fotovoltaica
Potência fotovoltaica máxima recomendada: 12.000W
Tensão máxima de entrada: 550V
Tensão nominal de entrada: 360V
Tensão de partida: 100V
Faixa de tensão MPPT: 90–500V
Corrente máxima de entrada: 18A / 18A
Corrente máxima de curto-circuito: 27A / 27A
Número de MPPTs: 2
Número máximo de strings de entrada: 2
Entrada e saída CA na rede
Potência de saída nominal: 6.000W
Potência aparente máxima de saída: 6.600VA
Corrente de derivação CA contínua máxima: 50A
Tipo de conexão à rede: L/N/PE
Tensão nominal de saída: 220V / 230V / 240V
Faixa de tensão de saída para 220V: 154–264V
Faixa de tensão de saída para 230V: 161–276V
Faixa de tensão de saída para 240V: 168–288V
Frequência nominal da rede: 50 / 60Hz
Corrente máxima de saída: 30A
Fator de potência: >0,99
Faixa ajustável do fator de potência: 0,8 adiantado a 0,8 atrasado
Saída CA de backup
Potência nominal de saída: 6.000W
Potência aparente máxima de saída: 12.000VA por 10 segundos
Tempo de troca para o backup: 0 ms
Tipo de conexão: L/N/PE
Tensão nominal de saída: 220V / 230V / 240V
Frequência nominal de saída: 50 / 60Hz
Corrente máxima de saída contínua: 27,3A
THDv em carga linear: <3%
Eficiência
Eficiência MPPT: 99,9%
Eficiência máxima: 97,7%
Eficiência europeia: 97,0%
Dados gerais
Modelo: HIS-6L-G3
Dimensões: 506 × 495 × 99 mm
Peso: 17 kg
Montagem: Parede
Temperatura de funcionamento: -25°C a +65°C
Redução de potência acima de: 45°C
Umidade relativa: 0–95%, sem condensação
Arrefecimento: Convecção natural
Topologia solar: Sem transformador
Topologia da bateria: Isolamento de alta frequência
Altitude máxima de operação: 4.000m
Grau de proteção: IP66
Ruído: <35dB
Interface do usuário: LED e aplicativo
Entradas e saídas digitais: DRM, 2 × DI e 2 × DO
Comunicação: RS485 e Wi-Fi/Ethernet opcional
Paralelismo máximo: 10 inversores
Ficha de dados
SGF 10,08KWP ERA BLACK 630W SNA-PRO 6KW MONO 220V DC48V SEM BATERIA
SGF 6,78KWP FINAME 565W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 7,91KWP FINAME 565W SNA-BR ECO 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 10,08KWP ERA 630W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 9,92KWP RONMA 620W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 7,56KWP ERA 630W HYS-7.5LV 7.5KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 7,44KWP RONMA 620W HYS-7.5LV 7.5KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 7,91KWP FINAME 565W HIS-6L-G3 6KW MONO 220V DC48V SEM BATERIA
SGF 8,82KWP ERA 630W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 8,68KWP RONMA 620W SPE-7300-US 7.3KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 10,08KWP ERA 630W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 9,92KWP RONMA 620W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 10,08KWP ERA 630W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 9,92KWP RONMA 620W SPE-6000-US 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 10,08KWP ERA 630W SNA-BR ECO 6KW AC 127 BIFAS. DC48V SEM BATERIA
SGF 9,92KWP RONMA 620W SNA-BR ECO 6KW AC 127 BIFAS. DC48V SEM BATERIA
