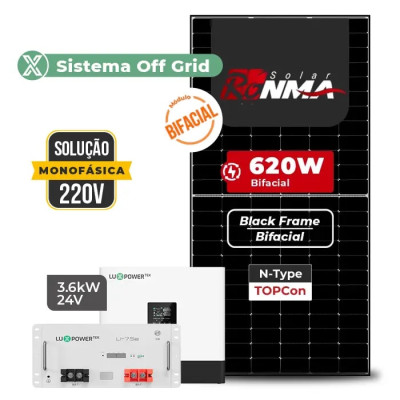

Os Geradores de Energia Solar Off Grid Interativo são sistemas que integram tecnologia avançada e inovação em armazenamento de energia solar, proporcionando independência energética para ambientes remotos ou instáveis, onde a confiabilidade da rede é um fator crítico. Essas soluções, foram cuidadosamente dimensionadas para atender às demandas de carga e oferecer a autonomia necessária de acordo com a potência de cada gerador. Cada gerador e composto por inversores off grid interativos de alta performance e baterias de Lítio de última geração. Esses sistemas são ideais para solucionar problemas com restrições de acesso à rede elétrica, quedas de energia frequentes e para garantir o fornecimento contínuo de energia a cargas essenciais.
Cenários de Aplicação:
- • Reserva energética de emergências: garanta o fornecimento de energia para cargas essenciais durante apagões ou falhas no sistema elétrico.
- • Otimização do autoconsumo: armazene o excedente de energia solar gerada durante o dia para utilização em períodos noturnos.
- • Soluções para áreas remotas: forneça energia em locais isolados, onde as redes de concessionárias não chegam, mantendo operações autônomas.

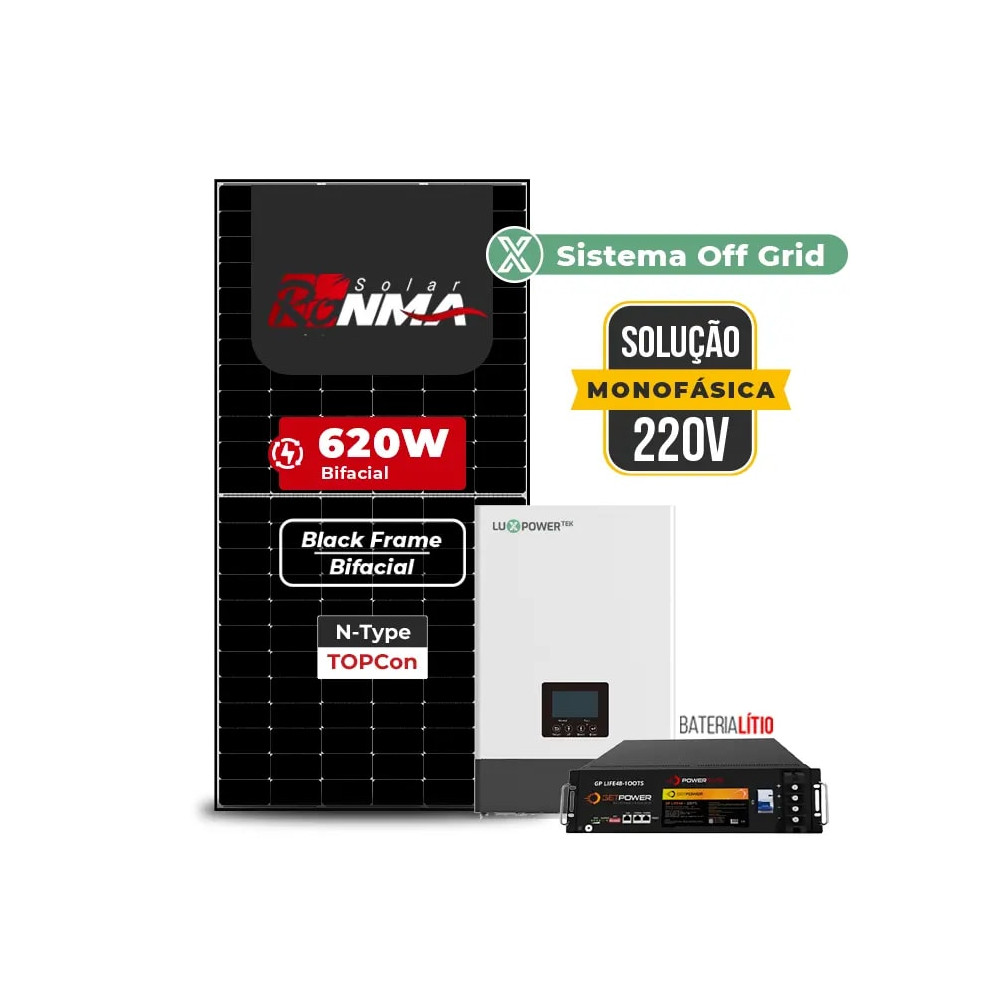

Esse Gerador Off Grid Interativo com potência de 7,440 KWp, é composto por:
Componentes do Kit
- 12x PAINEL SOLAR RONMA SOLAR RM-620W-132TB BLACK FRAME BIFACIAL 620W HALF CELL
- 3x ESTRUTURA PRATYC 2.200.01.13.080 KIT 04 PERFIL TRILHO 2.4MTS PARA 04 PLACAS
- 3x ESTRUTURA PRATYC 2.200.01.18.057 KIT FIXAÇÃO LAJE P/04 PLACAS COM 4 TRIANGULOS SUP. MICRO
- 50x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 50x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 1x INVERSOR SOLAR LUXPOWER OFF GRID SNA5000 WPV 5KW BAT 48V MONOFÁSICO 220V MPPT PARALELO WIFI
- 1x BATERIA LITIO POWER SAFE GPLIFE48-100TS RACK 4,8KWH 48V LITIO 100A 6.000 CICLOS
Abaixo uma sugestão de aplicação que esse sistema pode atender:
Importante:
A tabela de especificações disponibilizada é uma referência de carga e autonomia sugerida. Ela serve como um guia para facilitar o entendimento da capacidade do sistema, mas recomendamos a validação exata das demandas de potência e horas de uso para garantir o melhor dimensionamento do projeto.
SKYMAX 620W N-TOPCon Bifacial / Alta Eficiência e Robustez
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
Estrutura para Laje – 4 Placas Solares | Pratyc
A Estrutura para Laje 4 Placas da Pratyc é a solução ideal para a fixação segura e eficiente de módulos fotovoltaicos em coberturas planas. Produzida em alumínio 6063-T5 ou 6005-T5 e componentes em aço inox 304, oferece alta durabilidade, resistência à corrosão e fácil montagem, garantindo performance e segurança em projetos residenciais, comerciais e industriais.
#MPORTANTE#Sistema com cavaletes#iMPORTANTE
O sistema conta com cavaletes reguláveis para diferentes ângulos de inclinação (18°, 19° e 21°), otimizando a captação de energia solar conforme a necessidade do projeto. Seu design inteligente facilita o transporte, montagem e alinhamento dos módulos, preservando a estanqueidade da cobertura.
Diferenciais e Benefícios:
Compatível com até 4 módulos solares
Estrutura leve, resistente e de longa vida útil
Ajuste de inclinação para melhor geração de energia
Kit completo com grampos finais, intermediários, perfis, contraventos e emendas
Montagem simplificada, com menos tempo de instalação
Ideal para lajes de concreto com blocos de fixação, evitando infiltrações
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais que necessitem instalação sobre lajes planas, com alta resistência estrutural e acabamento profissional.
Conteúdo do Kit:
4 Cavaletes para laje – Alumínio 6063-T5 ou 6005-T5
2 Contraventos para cavalete – Alumínio 6063-T5 ou 6005-T5
4 Grampos finais completos – Alumínio 6063-T5
6 Grampos intermediários completos + 2 extras – Alumínio 6063-T5
4 Emendas completas – Alumínio 6063-T5
Parafusos T M8x25 e porcas flangeadas M8 – Inox 304
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Inversor Solar Off Grid Interativo - Autonomia energética com flexibilidade total para diferentes cenários de uso
O inversor solar Off Grid Interativo 5000W é uma solução robusta, inteligente e eficiente, desenvolvida para entregar autonomia energética real em locais com instabilidade na rede elétrica ou sem acesso à concessionária. Com dupla entrada MPPT, compatibilidade com baterias de lítio e capacidade de carregamento por fonte fotovoltaica, rede ou gerador, esse equipamento atende com excelência a diferentes tipos de projetos — desde residências isoladas até comércios com cargas críticas.
Cenários de Aplicação
Residências em áreas com rede instável ou ausente
Ideal para regiões rurais, zonas de expansão urbana ou locais onde as quedas de energia são frequentes, o inversor garante fornecimento ininterrupto comutando em menos de 15ms, sem causar impacto em eletrodomésticos sensíveis. A compatibilidade com baterias de lítio 48V permite soluções compactas, seguras e de longa durabilidade.
Exemplo prático:
Casa com freezer, geladeira, iluminação, roteador e bomba pressurizadora conectados ao inversor, com backup completo mesmo durante apagões.
Pequenos comércios com cargas críticas
Para estabelecimentos como padarias, mercados, escritórios, farmácias e lojas de conveniência, que não podem parar por falta de energia, o inversor oferece alimentação segura e inteligente. A potência de surto de até 2 vezes a nominal por 2 segundos permite o acionamento de motores e compressores, além de manter o fluxo de operação com proteção total.
Exemplo prático:
Um pequeno mercado com PDV, câmeras de segurança, balanças, iluminação e sistema de refrigeração protegidos por um sistema com 2 inversores em paralelo e banco de baterias dimensionado.
Projetos com fontes múltiplas (FV + Rede + Gerador)
O inversor permite que o carregamento das baterias seja feito via painel solar, rede elétrica ou grupo gerador, alternando automaticamente entre elas de acordo com a prioridade programada. Isso proporciona flexibilidade operacional em locais com limitação de geração solar ou quando há demanda por autonomia estendida.
Exemplo prático:
Posto de combustível ou torre de comunicação com necessidade de operação 24h e falhas frequentes da rede pública. O sistema gerencia automaticamente o uso de energia da rede, banco solar e gerador para manter tudo funcionando com eficiência.
INVERSOR SOLAR OFF GRID INTERATIVO
Especificações
Potência Máxima de Arranjo FV (W): 8000 (4000/4000)
Tensão de Entrada FV Nominal (V): 320
Número de MPPTs: 2
Numero de entradas por MPPT: 1
Faixa de Tensão FV de Entrada (V): 100-480
Faixa de Tensão do MPPT (V): 120-385
Tensão de Inicialização (V): 100
Máxima Corrente por MPPT (A): 17/17
Máxima Corrente de Curto-Circuito por MPPT (A): 25/25
Entrada para bateria
Tipos Compatíveis de Baterias: Ion-Lítio
Tensão Nominal da Bateria (V): 48
Faixa de Tensão da Bateria (V): 38.40 - 60.00
Máxima Corrente de Carga/Descarga (A): 110/110
Máxima potência de Carga/Descarga(W): 5000
Capacidade Máxima da Bateria por Inversor: >200AH
Inicialização Forçada da Bateria pelo FV: SIM
Inicialização Forçada da Bateria pela Rede: SIM
Rede AC
Tensão Nominal CA (V): 220
Frequência CA Nominal (Hz) 60
Máxima Corrente de Entrada CA (A) :22.8A
Máxima potência de Entrada CA (A): 5000
Fator de Potência: 0.99 (Ajustável de 0.8 adiantado para 0.8 atrasado)
Corrente Nominal do Relé de ByPass do Gerador (A): 40
Gerador (GEN)
Tensão nominal do gerador (V): 220
Frequencia nominal do gerador (Hz): 60
Corrente nominal de entrada do gerador (A): 32
Potencia nominal de entrada do gerador (W): 7370
UPS (disponibilidade de energia)
Potência Nominal de Saída (W): 5000
Tensão Nominal de Saída (V): 220
Corrente Nominal de Saída (A): 22
Frequência Nominal de Saída (Hz): 50/60
Potência de Surto, duração: 2Pn, <2s
Tempo de Comutação: <15ms@Único/<30ms@Paralelo
Forma de Onda: Onda Senoidal
THDV: 3%
Eficiência
Eficiência Máxima por MPPT: 99.9%
Eficiência Máxima: 93.0%
Eficiência Máxima de Carga: 93.0%
Eficiência Máxima de Descarga: 93.0%
Proteção
Proteção de Sobrecorrente/Sobretensão: SIM
Proteção de Corrente CA de Curto-circuito: SIM
Monitoramento da Rede: SIM
Proteção de Surto CA Tipo III: SIM
Proteção de Polaridade Reversa da Bateria: SIM
Geral
Dimensões (L*A*P) (mm): 330 *505 *135mm
Peso: 14.5kg
IP: 20
Faixa de Temperatura Ambiente de Operação (ºC): 0~50
Faixa de Temperatura de Armazenamento (ºC): -15 ~60
Umidade Relativa: 5% ~95%
Interface de Display e Comunicação: LCD+LED, RS485/Wi-Fi/CAN
Garantia: 02 anos
Método de Resfriamento: Resfriamento Inteligente
Topologia: Sem transformador
Altitude: <2000m
Emissão de Ruído (típico): <50dB
Normas e Certificações
IEC 62109-1, IEC 61000, IEC62040/EN62040, IEC62109, NRS 097-2-1
Registro INMETRO: 018107/2024
Bateria de Lítio GPLiFe48-100TS | 48V 100Ah
A GPLiFe48-100TS é uma bateria de lítio desenvolvida para aplicações que exigem segurança, autonomia, alta eficiência e longa vida útil. Indicada para sistemas fotovoltaicos off grid e híbridos, também atende operações de backup de energia e projetos de telecomunicações, entregando desempenho confiável em diferentes cenários
Principais benefícios
Alta densidade de energia: mais armazenamento com menos espaço.
Excelente desempenho de carga e descarga, com alta corrente disponível.
Recarga mais eficiente, contribuindo para melhor aproveitamento do sistema.
Longa vida útil, com mais de 6000 ciclos em condições especificadas.
Ampla faixa de temperatura de operação, para maior versatilidade de uso.
BMS integrado, com controle e proteção da vida útil da bateria.
Compatibilidade com inversores de marcas como Growatt, Goodwe, Victron, Deye e Sofar
Aplicações
A GPLiFe48-100TS é recomendada para:
Sistemas fotovoltaicos off grid
Sistemas híbridos
Telecomunicações
Sistemas de backup de energia
Especificações técnicas
ensão nominal: 48V
Capacidade nominal: 100Ah
Faixa de tensão operacional: 40V a 54,5V
Tensão de carga: 52,5V a 54,5V
Corrente recomendada de carga/descarga: 50A
Corrente máxima de carga/descarga: 100A
Tensão de corte de descarga: 40V
Dimensões e peso
Altura: 133 mm
Largura: 442 mm
Profundidade: 440 mm
Peso aproximado: 40 kg
Instalação e comunicação
Instalação: rack 19”
Comunicação: CAN / RS485
Indicadores: ALM / RUN / SOC
Paralelismo: suporta até 16 conjuntos em paralelo
Proteções e segurança
A bateria conta com sistema de proteção para:
sobretensão,subtensão,curto-circuito,sobrecarga
sobrecorrente,sobretemperatura,proteção contra baixa temperatura
Condições de operação
Resfriamento: auto-resfriamento
Altitude máxima: até 4000 m
Umidade de operação: 5% a 95%
Temperatura de carga: -5°C a +45°C
Temperatura de descarga: -20°C a +50°C
Temperatura recomendada de operação: +15°C a +35°C
Temperatura de armazenamento: -20°C a +35°C
Certificações
ISO9001,ISO14001,CE,N38.3,UL,IEC6261
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
Folhetos e Manuais
.png)
