Os Geradores de Energia Solar Off Grid Interativo são sistemas que integram tecnologia avançada e inovação em armazenamento de energia solar, proporcionando independência energética para ambientes remotos ou instáveis, onde a confiabilidade da rede é um fator crítico. Essas soluções, foram cuidadosamente dimensionadas para atender às demandas de carga e oferecer a autonomia necessária de acordo com a potência de cada gerador. Cada gerador e composto por inversores off grid interativos de alta performance e baterias de Lítio de última geração. Esses sistemas são ideais para solucionar problemas com restrições de acesso à rede elétrica, quedas de energia frequentes e para garantir o fornecimento contínuo de energia a cargas essenciais.
Cenários de Aplicação:
- • Reserva energética de emergências: garanta o fornecimento de energia para cargas essenciais durante apagões ou falhas no sistema elétrico.
- • Otimização do autoconsumo: armazene o excedente de energia solar gerada durante o dia para utilização em períodos noturnos.
- • Soluções para áreas remotas: forneça energia em locais isolados, onde as redes de concessionárias não chegam, mantendo operações autônomas.

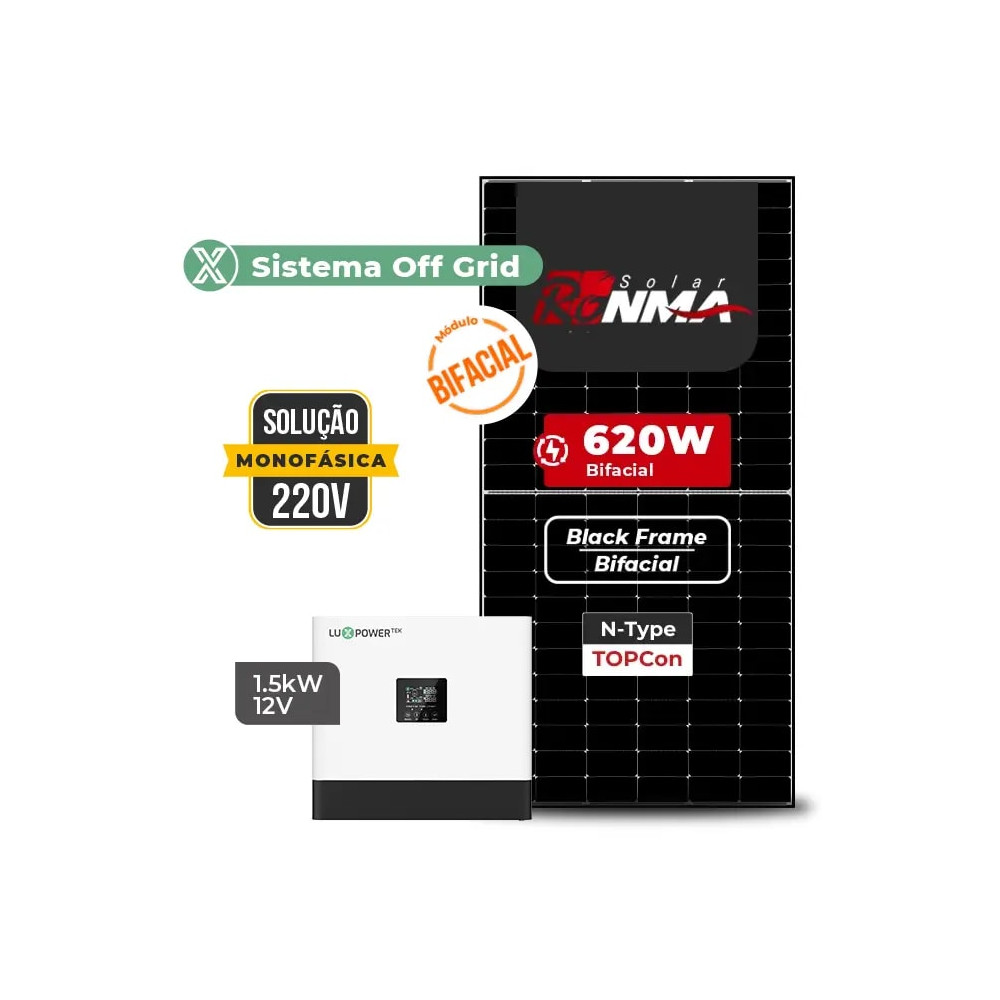

Esse Gerador Off Grid Interativo com potência de 2,480 KWp, é composto por:
Componentes do Kit
- 4x PAINEL SOLAR RONMA SOLAR RM-620W-132TB BLACK FRAME BIFACIAL 620W HALF CELL
- 1x ESTRUTURA PRATYC 2.200.03.18.047 KIT TELHA FIBRO METAL INOX 250MM P/ 04 PLACAS S/PERFIL
- 1x ESTRUTURA PRATYC 2.200.01.13.080 KIT 04 PERFIL TRILHO 2.4MTS PARA 04 PLACAS
- 25x CABO SOLAR CC SOLAR REICON PRETO 4MM CERTFICADO NBR-16612 PARA 1,8kV
- 25x CABO SOLAR CC SOLAR REICON VERMELHO 4MM CERTFICADO NBR-16612 PARA 1,8kV
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 1x INVERSOR SOLAR LUXPOWER OFF GRID GETA 1.5KW 1MPPT MONOFASICO 220V BATERIA 12V
Abaixo uma sugestão de aplicação que esse sistema pode atender:
Importante:
A tabela de especificações disponibilizada é uma referência de carga e autonomia sugerida. Ela serve como um guia para facilitar o entendimento da capacidade do sistema, mas recomendamos a validação exata das demandas de potência e horas de uso para garantir o melhor dimensionamento do projeto.
SKYMAX 620W N-TOPCon Bifacial / Alta Eficiência e Robustez
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
Estrutura Fibrometálica para 4 Módulos Solares Pratyc Inox
A Estrutura Fibrometálica Pratyc Inox com perfil de 2,75 m é desenvolvida para fixação segura e durável de até 4 módulos fotovoltaicos em telhas de fibrocimento com estrutura metálica. Produzida em aço inox 304 e alumínio 6063-T5, oferece máxima resistência à corrosão, longa vida útil e desempenho superior, mesmo em ambientes de alta salinidade ou umidade.
Hastes de 250MM
Com hastes Inox M10 x 250 mm e opção de perfis H, C ou híbrido, adapta-se a diferentes formas de fixação (lateral ou por baixo) e garante montagem prática e vedação eficiente com borracha EPDM para proteção contra infiltrações.
Diferenciais e Benefícios:
Estrutura e fixadores em Inox 304 para máxima durabilidade
Resistência superior à corrosão, ideal para regiões litorâneas e industriais
Compatível com até 4 módulos solares (on-grid ou off-grid)
Perfis versáteis: H, C ou híbrido para diferentes configurações
Kit completo com grampos, emendas e acessórios de fixação
Montagem simplificada e segura conforme normas NR-35
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais em telhados de fibrocimento com estrutura metálica, onde a longevidade e resistência contra corrosão são essenciais.
Conteúdo do Kit:
8 Hastes fibrometálicas Inox M10 x 250 mm
4 Grampos finais + 6 grampos intermediários completos + 2 extras – Alumínio 6063-T5
4 Emendas completas – Alumínio 6063-T5
Borrachas de vedação
Parafusos T M8x25 e porcas flangeadas M8 – Inox 304
Componentes extras para fixação de microinversor
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 4 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x4 mm²)
Diâmetro nominal do condutor: 2,37 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 5,7 mm.
Peso nominal: 58 kg/km.
Resistência elétrica CC a 20 ºC: 5,09 O/km.
Queda de tensão CC (120 ºC): 14,8 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 41 A
30 ºC 35 A
40 ºC 28 A
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
NBR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaicos
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR — Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 4 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x4 mm²)
Diâmetro nominal do condutor: 2,37 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 5,7 mm.
Peso nominal: 58 kg/km.
Resistência elétrica CC a 20 ºC: 5,09 O/km.
Queda de tensão CC (120 ºC): 14,8 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 41 A
30 ºC 35 A
40 ºC 28 A
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
NBR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaicos
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
GETA 1.5K – Simplicidade e eficiência para sistemas menores
O GETA 1.5K é um inversor off-grid monofásico ideal para aplicações residenciais de pequeno porte ou cargas essenciais. Com operação estável, alta eficiência e fácil instalação, é uma solução confiável para garantir energia em locais isolados ou como backup em sistemas críticos.
Diferenciais do Produto
Potência nominal de 1500W para cargas essenciais
Tensão máxima de entrada PV de 500V
Ativação da bateria via PV e rede elétrica
Saída única com fornecimento estável
Monitoramento remoto em tempo real
Modos de operação flexíveis
Função EQ para maior vida útil da bateria
Compatível com baterias 12V
Proteções e Segurança
Proteção contra sobrecorrente/sobretensão
Proteção contra curto-circuito CA
Proteção contra surtos CC e CA (Tipo III)
Proteção contra sobrecarga
Forma de onda senoidal pura
Parâmetros Técnicos
Potência nominal de saída: 1500W
Tensão da bateria: 12V
Potência máxima do arranjo FV: 2000W
Tensão máxima de entrada PV: 500V
Faixa de tensão MPPT: 45 ~ 500V
Corrente máxima de entrada PV: 17A
Número de MPPT: 1
Corrente de carga máxima (PV+CA): 100A
Tensão nominal de saída: 220/230V
Frequência: 50/60Hz
Tempo de comutação (UPS): 10ms (PC) / 20ms (cargas gerais)
Eficiência MPPT: 99%
Grau de proteção: IP21
Comunicação: WiFi
Dimensões: 307 × 418 × 111 mm
Peso: 6 kg
Número de registro no INMETRO: 006197/2026
