Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:

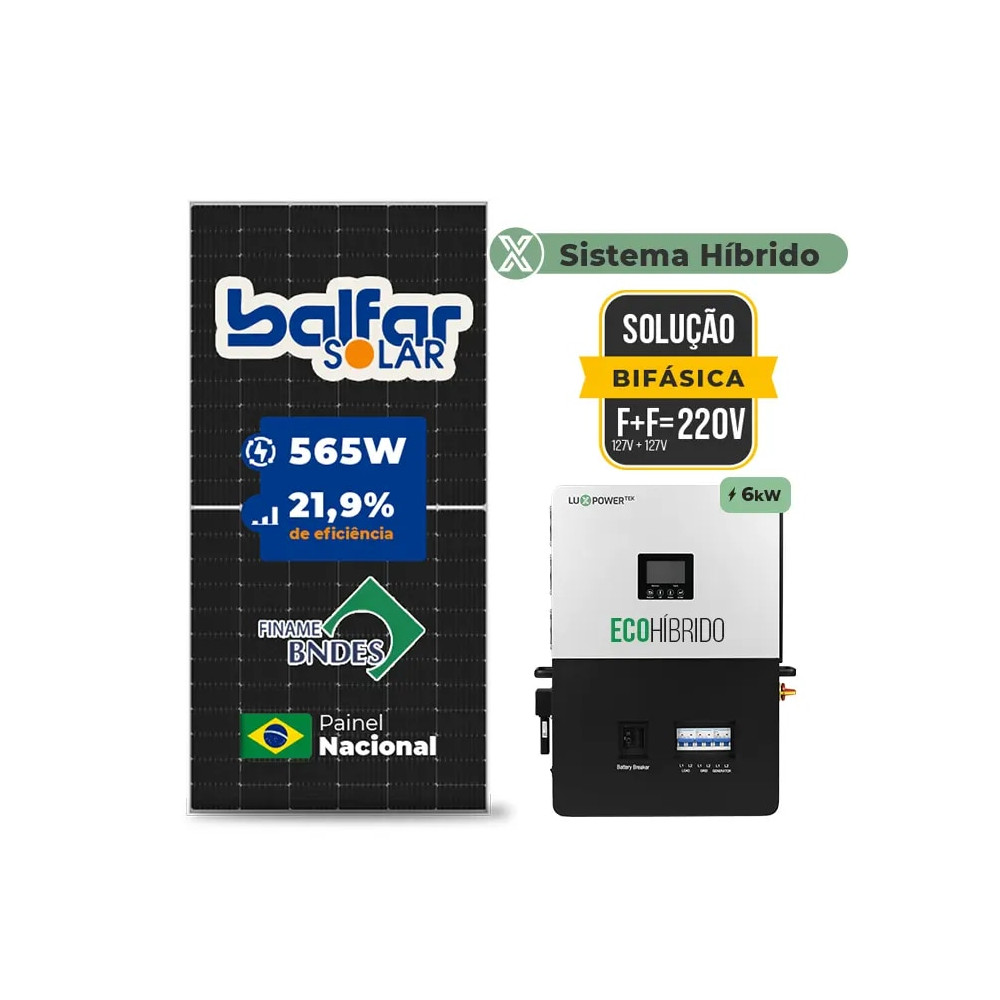

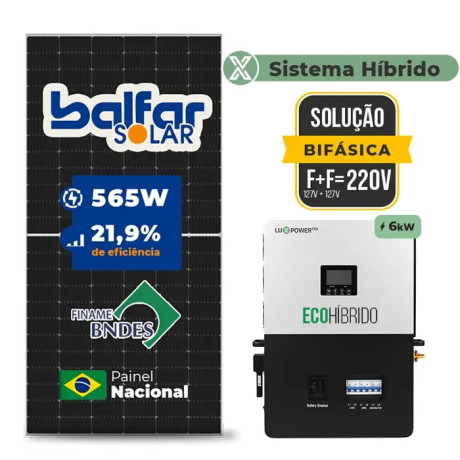

Esse Gerador Hibrido com potência de 6,780 KWp, é composto por:
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
Potência: 565W
Eficiência de 21,9%
Tecnologia nacional com FINAME
Garantia de 10 anos para defeitos de fabricação e de 25 anos quantoa eficicência linear
Ideal para usinas e projetos de grande porte
Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.
Descrição Técnica – Painel Solar Balfar BS144M-565W Bifacial
Modelo: BS144M-565W Bifacial
Tipo de célula: Monocristalino 182 × 182 mm
Orientação das células: 144 células (6x24)
Potência máxima (Pmax): 565W
Eficiência do módulo: 21,9%
Tensão em Pmax (Vmp): 44,99V
Corrente em Pmax (Imp): 12,56A
Tensão de circuito aberto (Voc): 53V
Corrente de curto-circuito (Isc): 13,20A
Vidro frontal: Vidro solar de alta transparência (3,2 mm)
Estrutura: Alumínio anodizado (cor prata)
Caixa de junção: IP68
Cabos: 4,0 mm² – 280 mm
Conector: MC4 (original ou compatível)
Temperatura operacional: -40 °C a +85 °C
Tensão máxima do sistema: 1500VDC (IEC)
Corrente máxima no fusível: 25A
Coeficiente de temperatura (Pmax): -0,32%/°C
Dimensões do módulo: 2279 x 1134 x 35 mm
Certificação FINAME: Sim
Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência
CÓDIGO FINAME PAINEIS E GERADORES
Certificações e Conformidades – Balfar BS144M-565W Bifacial
FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.
Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.
IEC (Com base nas normas da indústria solar):
IEC 61215: Testes de desempenho para módulos fotovoltaicos
IEC 61730: Requisitos de segurança elétrica e mecânica
Testes em ambiente agressivo:
Resistência à névoa salina
Resistência à corrosão por amônia
Teste com areia trazida pelo vento
(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)
Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.
Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.
Detalhes do Registro inmetro 003396/2025
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
O SNA BR 6K é um inversor híbrido de alta performance desenvolvido para sistemas fotovoltaicos com armazenamento de energia em baterias. Projetado para aplicações residenciais, comerciais e rurais, oferece operação confiável em sistemas conectados ou isolados da rede, garantindo maior autonomia energética e segurança no fornecimento de energia. Com potência nominal de 6.000W, saída bifásica 127/230V, suporte para baterias de lítio e chumbo-ácido, além de função UPS com comutação ultrarrápida, o equipamento assegura alimentação contínua para cargas críticas mesmo em casos de interrupção da rede elétrica.
#ATENCAO# Saiba como escolher a sua bateria ideal, consulte no link abaixo:#ATENCAO#
Clique aqui e acesse o guia de baterias
Aplicações
Ideal para residências, propriedades rurais, comércios, escritórios e sistemas de backup que necessitam de maior independência energética, continuidade de operação e integração com bancos de baterias.
Principais Benefícios
Potência nominal de 6.000W
Compatível com baterias de lítio e chumbo-ácido (48V)
Saída bifásica 127/230V
Função UPS com transferência inferior a 7 ms
Até 16 unidades em paralelo para expansão do sistema
Duas entradas MPPT independentes
Potência fotovoltaica máxima de 8.000W
Eficiência MPPT de até 99,9%
Proteção AFCI integrada contra arco elétrico
Disjuntores de rede, carga, gerador e bateria integrados
Porta dedicada para gerador, acoplamento CA e gerenciamento inteligente de cargas
Monitoramento via Wi-Fi, RS485 e CAN
Operação com gerador auxiliar
Especificações Técnicas
Modelo: SNA BR 6K
Potência Nominal: 6.000W
Potência FV Máxima: 8.000W
Tensão Máxima FV: 480V
Faixa MPPT: 120V a 385V
Número de MPPTs: 2 independentes
Tensão da Bateria: 48V
Corrente Máxima de Carga/Descarga: até 140A
Eficiência Máxima: 93%
Eficiência MPPT: 99,9%
Grau de Proteção: IP20
Dimensões: 450 x 650 x 150 mm
Peso: 24 kg
Segurança e Proteções
Proteção contra sobrecorrente e sobretensão
Proteção contra curto-circuito CA
Proteção contra surtos (SPD Tipo III)
Proteção contra inversão de polaridade da bateria
Desligamento rápido (RSD)
Detecção de arco elétrico (AFCI)
Monitoramento inteligente da rede
