Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:

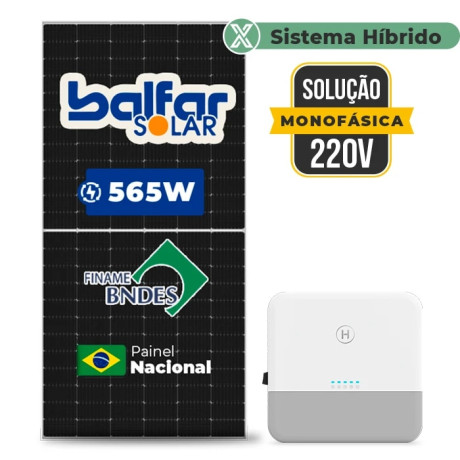

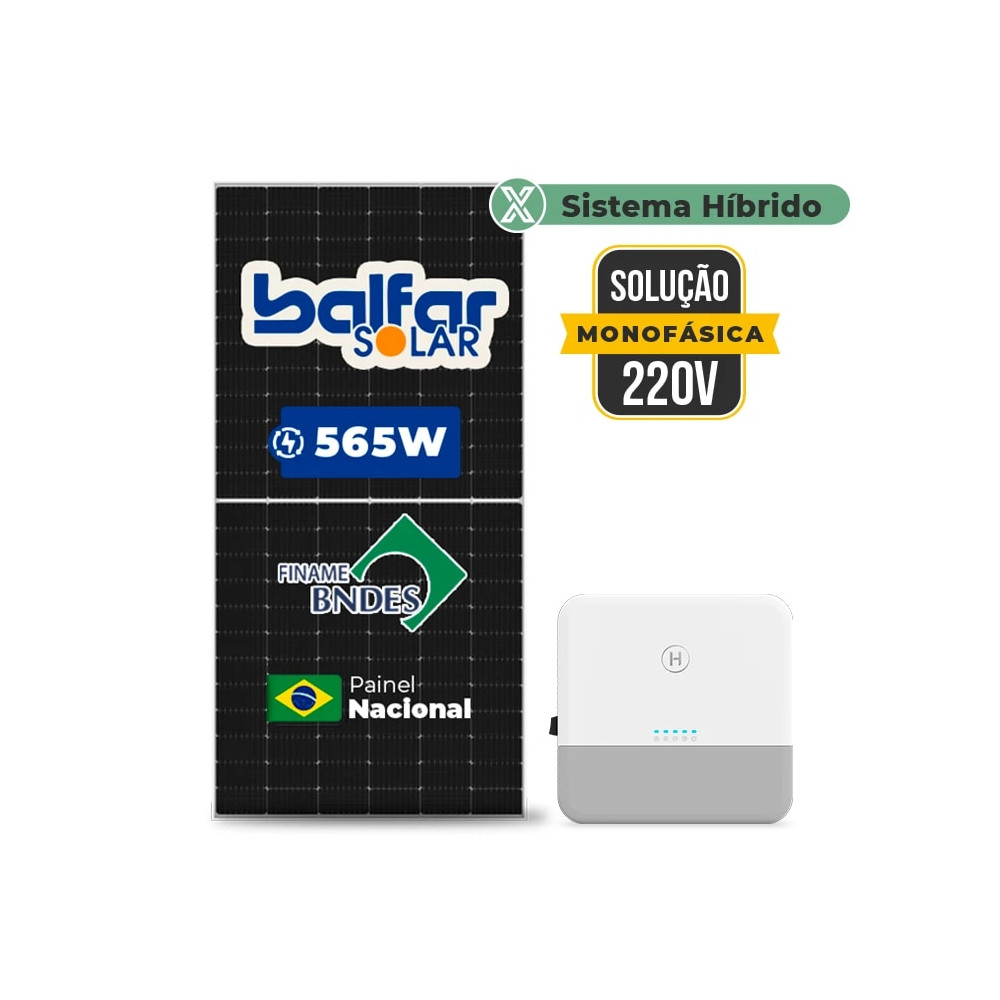

Esse Gerador Hibrido com potência de 6,780 KWp, é composto por:
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
Potência: 565W
Eficiência de 21,9%
Tecnologia nacional com FINAME
Garantia de 10 anos para defeitos de fabricação e de 25 anos quantoa eficicência linear
Ideal para usinas e projetos de grande porte
Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.
Descrição Técnica – Painel Solar Balfar BS144M-565W Bifacial
Modelo: BS144M-565W Bifacial
Tipo de célula: Monocristalino 182 × 182 mm
Orientação das células: 144 células (6x24)
Potência máxima (Pmax): 565W
Eficiência do módulo: 21,9%
Tensão em Pmax (Vmp): 44,99V
Corrente em Pmax (Imp): 12,56A
Tensão de circuito aberto (Voc): 53V
Corrente de curto-circuito (Isc): 13,20A
Vidro frontal: Vidro solar de alta transparência (3,2 mm)
Estrutura: Alumínio anodizado (cor prata)
Caixa de junção: IP68
Cabos: 4,0 mm² – 280 mm
Conector: MC4 (original ou compatível)
Temperatura operacional: -40 °C a +85 °C
Tensão máxima do sistema: 1500VDC (IEC)
Corrente máxima no fusível: 25A
Coeficiente de temperatura (Pmax): -0,32%/°C
Dimensões do módulo: 2279 x 1134 x 35 mm
Certificação FINAME: Sim
Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência
CÓDIGO FINAME PAINEIS E GERADORES
Certificações e Conformidades – Balfar BS144M-565W Bifacial
FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.
Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.
IEC (Com base nas normas da indústria solar):
IEC 61215: Testes de desempenho para módulos fotovoltaicos
IEC 61730: Requisitos de segurança elétrica e mecânica
Testes em ambiente agressivo:
Resistência à névoa salina
Resistência à corrosão por amônia
Teste com areia trazida pelo vento
(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)
Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.
Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.
Detalhes do Registro inmetro 003396/2025
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
O Hoymiles HIS-6L-G3 é um inversor híbrido monofásico de 6kW desenvolvido para aplicações residenciais que exigem geração solar, armazenamento de energia e backup instantâneo. Com dois rastreadores MPPT, entrada fotovoltaica recomendada de até 12.000W e tempo de comutação de nível UPS de 0 ms, oferece mais autonomia, segurança e aproveitamento da energia produzida pelo sistema. O equipamento conta com gerenciamento inteligente de energia, suportando modos de autoconsumo, economia, reserva, redução de demanda no horário de pico e programação por tempo de uso. Também permite integração com gerador, bomba de calor e cargas inteligentes, além de suportar até 10 inversores em paralelo para ampliação de sistemas conectados ou isolados da rede.
Diferenciais do produto
Inversor híbrido monofásico de 6.000W
Potência fotovoltaica máxima recomendada de 12.000W
Dois rastreadores MPPT independentes
Corrente máxima de entrada de 18A por MPPT
Tempo de comutação para backup de 0 ms
Potência de backup de 6.000W
Potência aparente de pico de 12.000VA por 10 segundos
Compatível com baterias de íons de lítio e chumbo-ácido
Função de autoconsumo, economia e reserva
Redução de demanda no horário de pico
Programação por tempo de uso 8 × 24h
Gerenciamento integrado com IA
Integração com gerador, bomba de calor e carga inteligente
Suporta até 10 inversores em paralelo
Monitoramento remoto pelo S-Miles Cloud
Design ultrafino e ultraleve
Resfriamento por convecção natural
Grau de proteção IP66
Baixo nível de ruído, inferior a 35dB
Proteções
Proteção anti-ilhamento integrada
Proteção contra polaridade reversa da entrada fotovoltaica
Detecção da resistência de isolamento
Monitoramento de corrente residual
Proteção contra sobrecorrente CA
Proteção contra curto-circuito CA
Proteção contra subtensão e sobretensão CA
Proteção contra surtos CC Tipo II
Proteção contra surtos CA Tipo II
Bateria
Tipo de bateria: Íons de lítio / Chumbo-ácido
Faixa de tensão da bateria: 40–60V
Corrente máxima de carga/descarga: 135A / 135A
Potência máxima de carga/descarga: 6.000W / 6.300W
Estratégia de carga para bateria de lítio: Auto-adaptação ao BMS
Curva de carga: 3 estágios / equalização
Sensor externo de temperatura: Opcional
Comunicação com a bateria: CAN
Entrada fotovoltaica
Potência fotovoltaica máxima recomendada: 12.000W
Tensão máxima de entrada: 550V
Tensão nominal de entrada: 360V
Tensão de partida: 100V
Faixa de tensão MPPT: 90–500V
Corrente máxima de entrada: 18A / 18A
Corrente máxima de curto-circuito: 27A / 27A
Número de MPPTs: 2
Número máximo de strings de entrada: 2
Entrada e saída CA na rede
Potência de saída nominal: 6.000W
Potência aparente máxima de saída: 6.600VA
Corrente de derivação CA contínua máxima: 50A
Tipo de conexão à rede: L/N/PE
Tensão nominal de saída: 220V / 230V / 240V
Faixa de tensão de saída para 220V: 154–264V
Faixa de tensão de saída para 230V: 161–276V
Faixa de tensão de saída para 240V: 168–288V
Frequência nominal da rede: 50 / 60Hz
Corrente máxima de saída: 30A
Fator de potência: >0,99
Faixa ajustável do fator de potência: 0,8 adiantado a 0,8 atrasado
Saída CA de backup
Potência nominal de saída: 6.000W
Potência aparente máxima de saída: 12.000VA por 10 segundos
Tempo de troca para o backup: 0 ms
Tipo de conexão: L/N/PE
Tensão nominal de saída: 220V / 230V / 240V
Frequência nominal de saída: 50 / 60Hz
Corrente máxima de saída contínua: 27,3A
THDv em carga linear: <3%
Eficiência
Eficiência MPPT: 99,9%
Eficiência máxima: 97,7%
Eficiência europeia: 97,0%
Dados gerais
Modelo: HIS-6L-G3
Dimensões: 506 × 495 × 99 mm
Peso: 17 kg
Montagem: Parede
Temperatura de funcionamento: -25°C a +65°C
Redução de potência acima de: 45°C
Umidade relativa: 0–95%, sem condensação
Arrefecimento: Convecção natural
Topologia solar: Sem transformador
Topologia da bateria: Isolamento de alta frequência
Altitude máxima de operação: 4.000m
Grau de proteção: IP66
Ruído: <35dB
Interface do usuário: LED e aplicativo
Entradas e saídas digitais: DRM, 2 × DI e 2 × DO
Comunicação: RS485 e Wi-Fi/Ethernet opcional
Paralelismo máximo: 10 inversores
