GRID ZERO MULTIMARCAS SOLARVIEW MONO BIF. TRIF. COM 3 TCs 100A

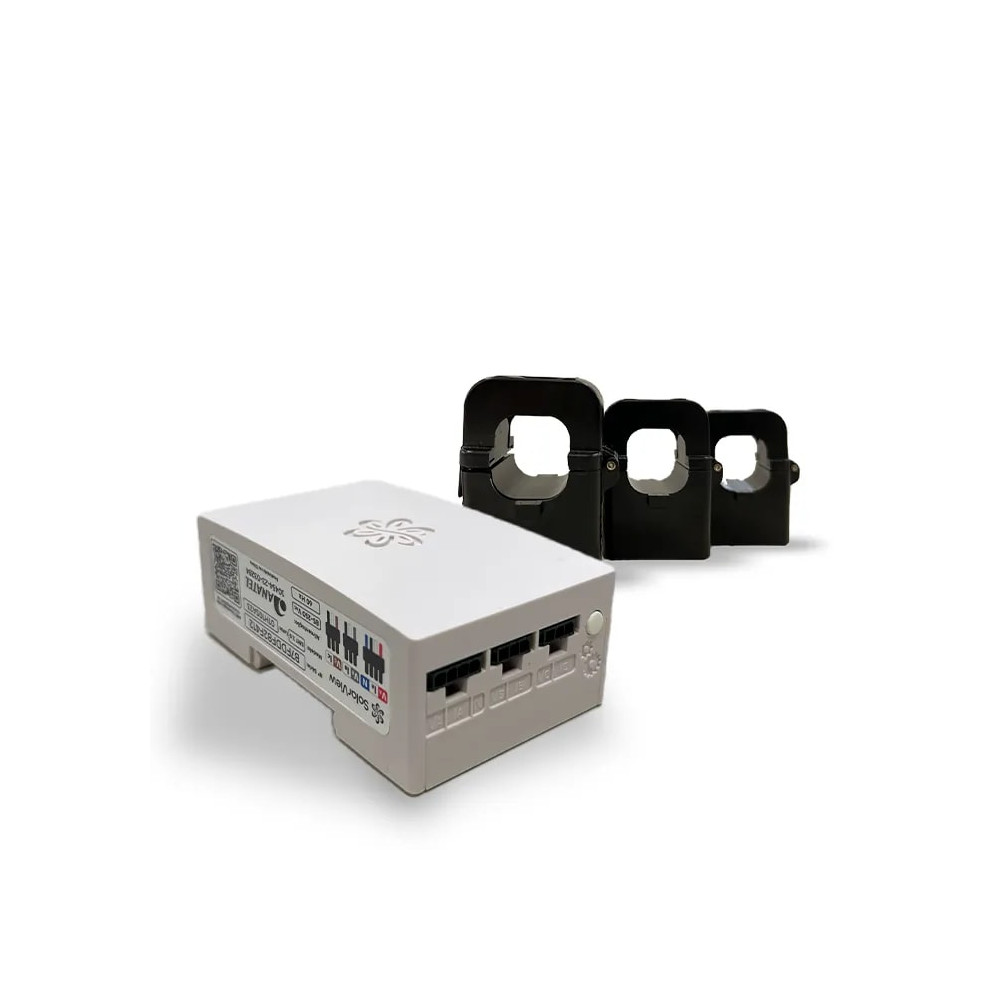

Medidor Grid Zero SolarView – Polifásico com 3 TCs de 100A + Licença Básica

O Smart Meter Grid Zero SolarView é a solução ideal para aplicações onde é necessário impedir a exportação de energia para a rede da concessionária (função Zero Grid). Com instalação simplificada e comunicação direta com o inversor via RS-485, o medidor garante leitura precisa e integração com a plataforma SolarView, acessível via app ou web.

Este modelo acompanha 3 transformadores de corrente (TCs) de 100A com chicote e inclui licença básica anual de monitoramento, permitindo visualização em tempo real das medições da unidade consumidora.

1 Medidor Grid Zero SolarView

3 TCs de 100A

Licença básica de 12 meses

Conector borne, guia rápido e fixadores

Como Funciona o Medidor Grid Zero SolarView – Topologia de Aplicação

O sistema é estruturado da seguinte forma:

O inversor principal (Master) atua como controlador via protocolo Modbus.

O Medidor Grid Zero SolarView se conecta à saída da rede elétrica e aos transformadores de corrente (TCs), enviando os dados via RS-485 para o inversor Master.

Se houver mais de um inversor da mesma marca/família, eles se conectam via RS-485 como inversores Slave (alguns modelos não suportam essa função de controle entre si).

A medição é precisa, universal e compatível com múltiplos protocolos, como Chint, Eastron, Acrel e Sunspec, garantindo ampla integração com diferentes fabricantes. Essa arquitetura permite que o sistema funcione de maneira inteligente e segura, impedindo a exportação de energia para a rede (Zero Grid), otimizando o controle em usinas fotovoltaicas de pequeno e médio porte.

Características:

Suporte a ligações monofásicas, bifásicas e trifásicas

Medição bidirecional de energia ativa e reativa

Comunicação via RS-485 (protocolo Modbus RTU)

Instalação rápida, sem necessidade de ajustes complexos

Ideal para residências, comércios e pequenas usinas solares

Produto com suporte técnico nacional em português

Compatibilidade com Inversores – Medidor Grid Zero SolarView

Sungrow Compatível com os modelos: RS, RT, RT-P2, CX-P2 e CX-P2-LV sem necessidade de acessório. Para instalações com 2 a 4 inversores, utilizar o Logger1000B Sungrow.

Solis Requer o acessório EPM PRO Solis para os seguintes modelos:

Solis-75K-5G, 80K-5G, 100K-HV-5G, 110K-BHV-5G, Solis-50K-LV-5G-PRO, 60K-LV-5G-PRO,Solis-75K-5G-PRO, 75K-LV-5G-PRO,Solis-100K-5G-PRO, 110K-5G-PRO,Solis-60K-4G, 70K-HV-4G

Growatt Compatível com as famílias MAC, MID e MOD sem necessidade de acessório. Para uso com múltiplos inversores (2 a 4), utilizar o Shine Master Growatt.

Fronius Compatível com o DataManager 2.0, sem necessidade de outros acessórios.

SolaX Power Compatível nativamente, não requer acessório, mesmo em sistemas com até 4 inversores.

FoxESS Requer o SmartLogger FoxESS para os modelos:

R75, R100, R110

Solplanet Compatível com todos os modelos, sem necessidade de acessório.

Deye Compatibilidade nativa, sem necessidade de acessório adicional.

Sofar Compatível com uso do acessório ARPC Sofar para instalações com 2 a 4 inversores.

Essa linha de medidores não tem suporte para medição de inversores de marcas diferentres na mesma planta.
