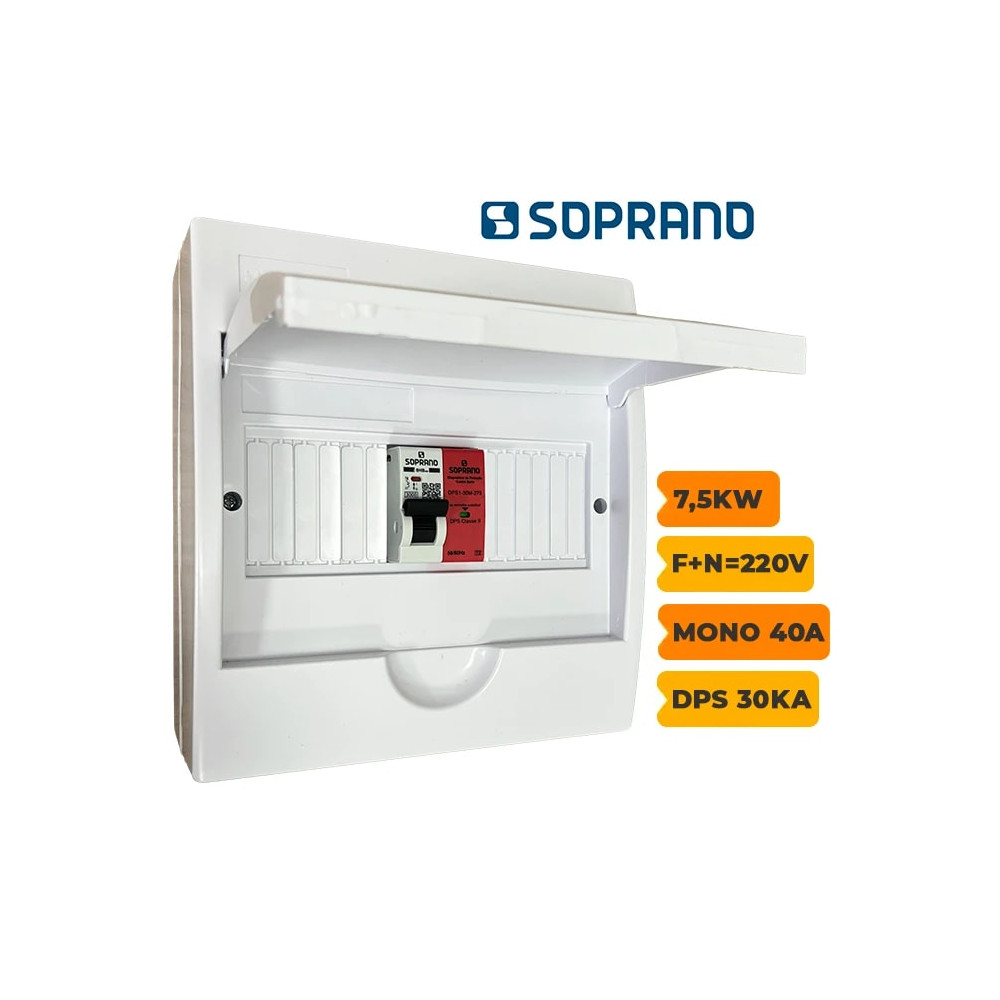

Solução para rede monofásica de 40A com DPS incluso
Ideal para inversores e micro-inversores F+n 220v de até 7,5KW.
Soluções que permitem levar energia e luz de forma segura, eficiente e econômica aos lares, indústrias e construções.
O quadro pré-montado soprano é composto por:
- 01-DISJUNTOR SOPRANO MONOPOLAR 40A
- 01-QUADRO DISTRIBUIÇÃO DE SOBREPOR 8 POLOS IP40
- 01-DPS1-30M-275 DPS SOPRANO CLASSE II 30KA 275VAC
Quadro de Distribuição de Sobrepor QDS-S 8 Polos IEC-PB - Soprano
Os quadros de distribuição Soprano possibilitam o acondicionamento de dispositivos de proteção modulares no padrão IEC/DIN, que são fixados em trilho metálico no interior de um invólucro isolante, protegendo pessoas de contatos diretos e indiretos com partes potencialmente energizadas. São produzidos em material termoplástico resistente e que não propaga chamas, proporcionando maior durabilidade e segurança aos usuários. Possuem um design moderno com linhas suaves que se adaptam ao ambiente, possibilitando harmonização com a decoração e estão disponíveis na cor branca.Foram desenvolvidos para atender padrões de qualidade que o mercado exige com maior espaço interno para a passagem de cabos.
Características Técnicas:
Material: Base, tampa e porta: ABS.
Suporte para barramentos: PVC.
Trilho DIN: Aço galvanizado.
Grau de proteção: IP40.
Polos: 8
Resistência ao impacto mecânico IK08.
Acessórios inclusos: Suportes para barramentos neutro/terra e trilho DIN metálico.
Acessórios opcionais: Barramentos neutro/terra e obturadores.
Instalação
1.Os quadros possuem pré-furações para encaixe dos eletrodutos localizadas nas faces laterais e no fundo.
2.Após definir quais serão as aberturas para ligação dos eletrodutos, realize as furações/
recortes e conecte os eletrodutos ou cabos.
3.Fixe o quadro na parede e monte os dispositivos de proteção no trilho DIN (no modelo
de embutir é possível fazer o ajuste da altura dos dispositivos) monte os barramentos
neutro/terra no suporte ou torres presentes no quadro.
4.Após a instalação elétrica, fixe a moldura da tampa no quadro de distribuição com os
parafusos que o acompanham.
5.Cole os adesivos de identificação dos disjuntores.
6.Caso não sejam usados todos os espaços que o quadro comporta, cubra os espaços restantes através de obturadores (vendidos como opcionais).
Outras Características
Dimensões do produto: 222x208x87mm AxLxP
Peso: 0,58 kg
Código interno de referência: 05129.0008.11

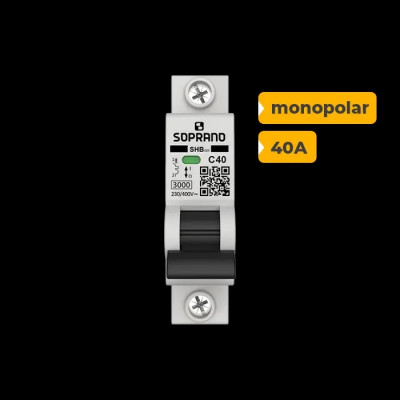

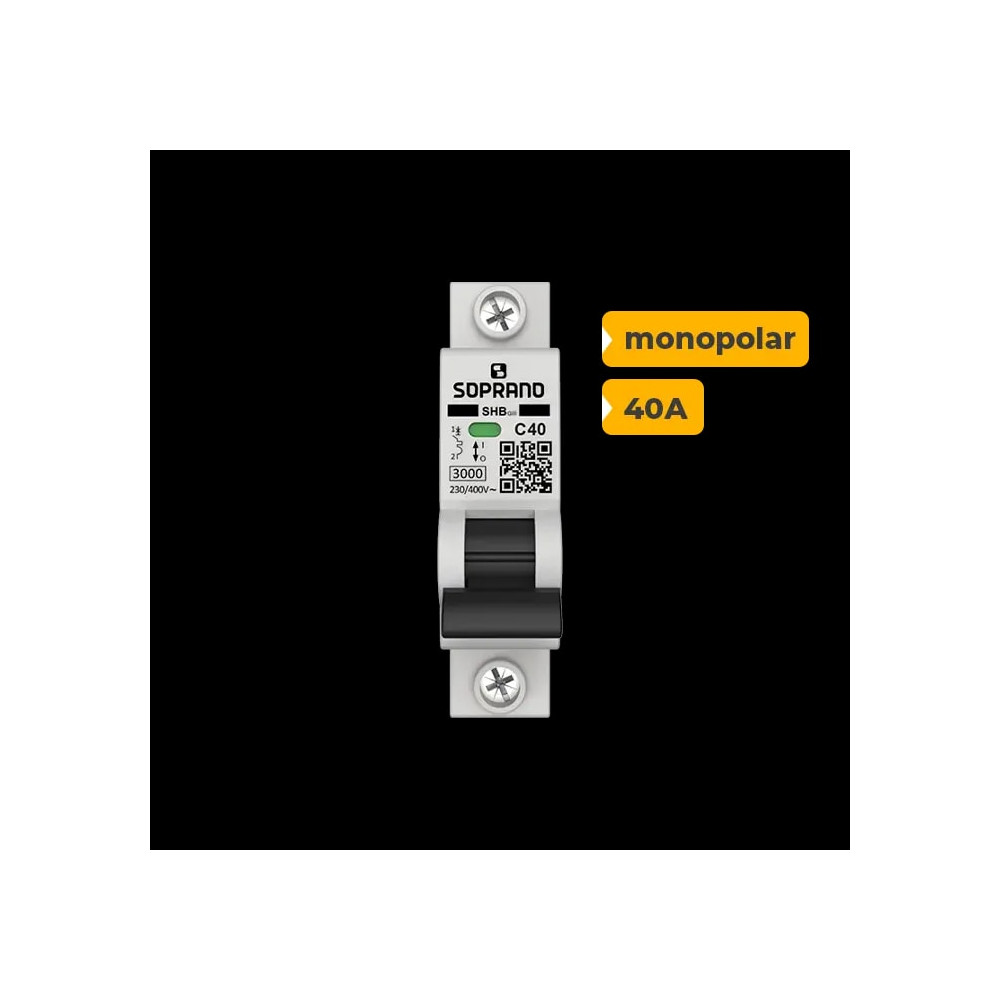

DISJUNTOR SOPRANO MONOPOLAR 40A
O Minidisjuntor SHB GIII é sinônimo de proteção e confiabilidade para aplicações residenciais, comerciais e industriais. Desenvolvido pela Soprano, o produto se destaca pela robustez, durabilidade e conformidade com as normas técnicas vigentes.
Dados técnicos:
Certificado conforme a Norma (até 63A): ABNT NBR NM 60898;
Em conformidade com a Norma: ABNT NBR IEC 60947-2;
Número de Polos: 1;
Curva de disparo Termomagnética: Tipo C (5 a 10) x In;
Classe de Proteção: Classe 1;
Corrente Nominal (In): 40 A;
Tensão de Operação Nominal (Ue): 1 Polo: 230/400Vca;
Tensão de Isolação Nominal (Ui): Fase-Fase: 500Vca e Fase-Neutro: 250Vca;
Capacidade de Interrupção: NBR NM 60898: 230/400Vca (1P) e 400Vca (2P/3P): 3kA NBR - - IEC 60947-2: 120Vca (1P) e 230Vca (2P/3P): 6 KA 230Vca (1P) e 400Vca (2P/3P): 4,5kA;
Tensão Suportável de Impulso Nominal (Uimp): 4kV;
Frequência Nominal (CA): 50/60Hz ;
Resistência Mecânica: 10,000 manobras;
Resistência Elétrica: 4.000 manobras;
Grau de Proteção: IP20.

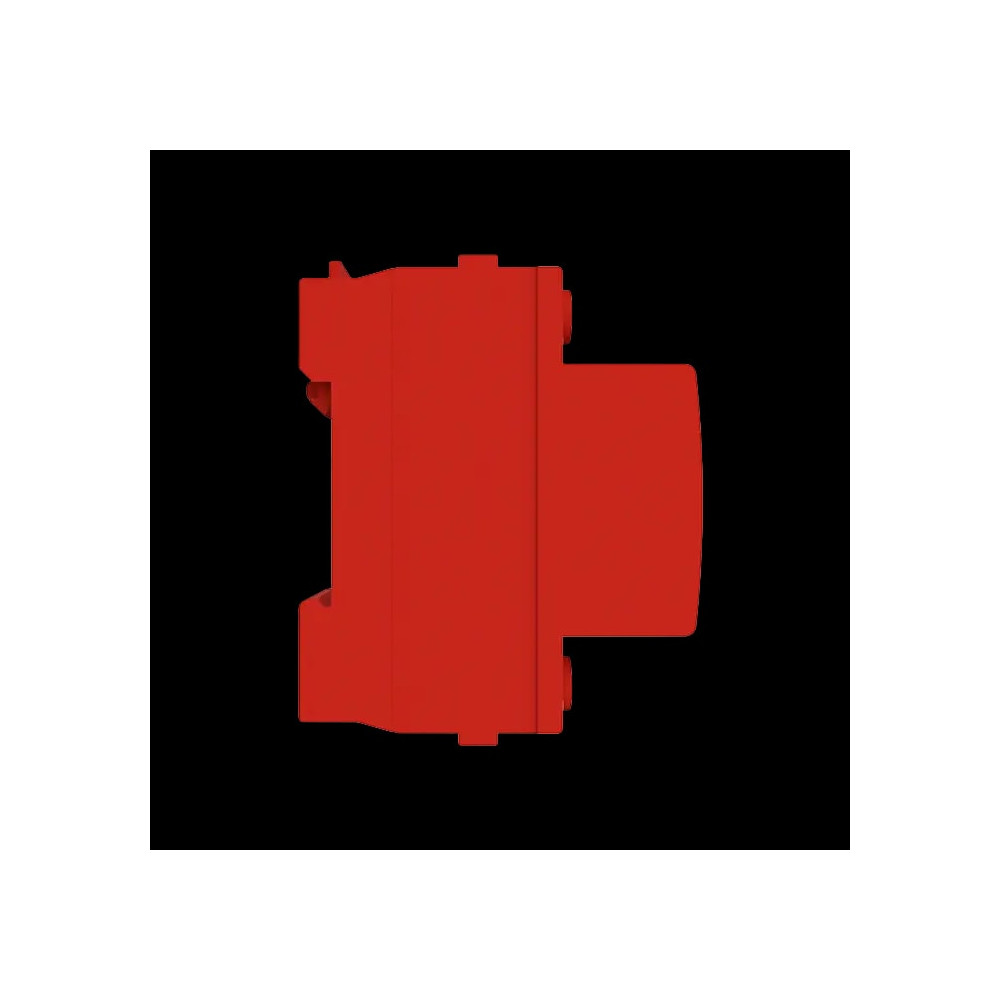

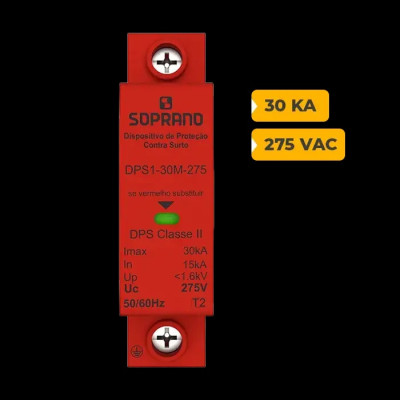

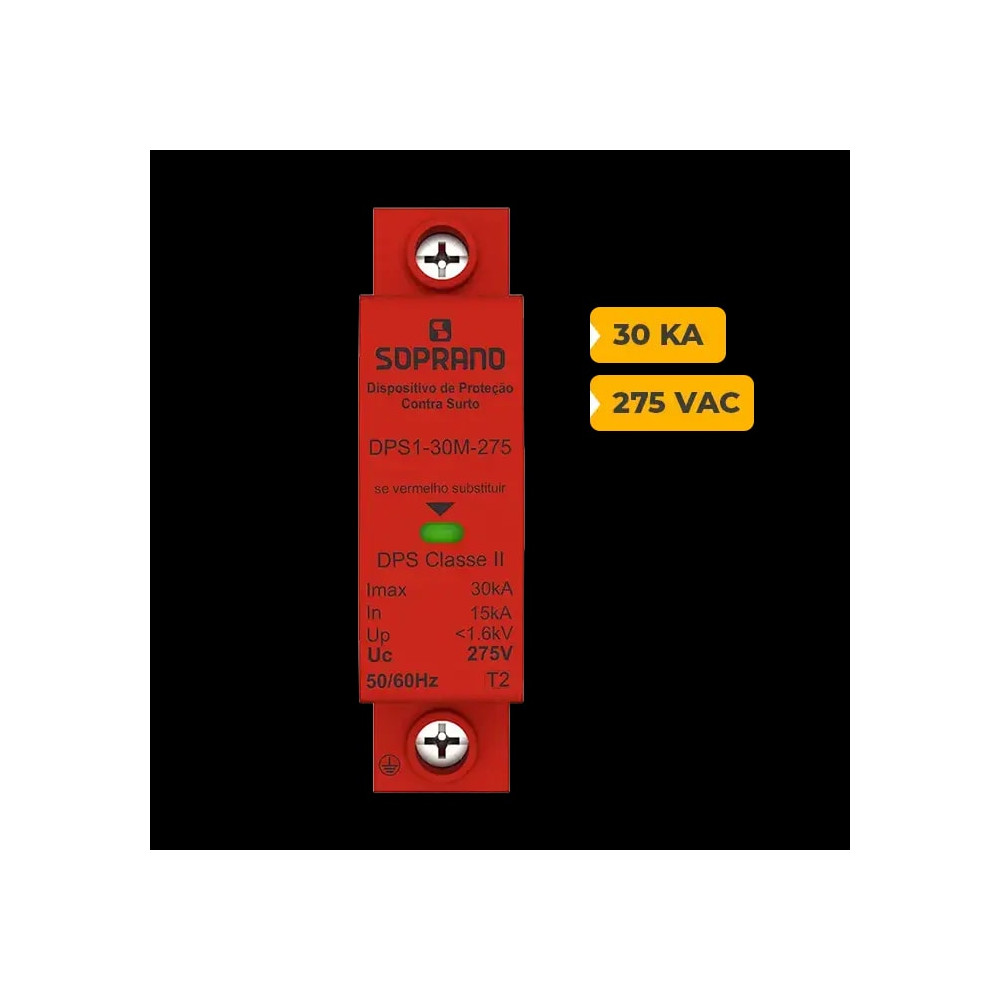

DPS CA SOPRANO CLASSE II 30KA 275VAC
Garanta a segurança dos seus dispositivos contra descargas atmosféricas e picos de tensão com o DPS Monobloco Soprano: proteção eficiente e confiável. Fácil de instalar, é compatível com trilho DIN 35mm e possui um indicador de estado de funcionamento. Sua estrutura reforçada e resistente à chama oferece alta capacidade de absorção e dissipação de energia, protegendo seus equipamentos de surtos elétricos.
Descrição do Produto
Proteção eficaz contra surtos elétricos e picos de tensão.
Facilidade de instalação em trilhos DIN padrão.
Indicador claro de vida útil, evitando surpresas.
Conformidade com normas internacionais de segurança.
Dados técnicos
Norma Técnica IEC 61643 - 11
Nº de Polos 1
Classe II
Tensão Nominal - Un 220Vca
Tensão de Operação - Uc 275Vca
Nível de Proteção de Tensão - Up ?1,2 kV ?1,6 kV
Corrente Máxima de Descarga (8/20µs) - Imax 15 kA 20 kA 30 kA 45 kA
Corrente Nominal de Descarga (8/20µs) - In 7 kA 10 kA 15 kA 20 kA
Indicações de Operações Verde (Operação) e Vermelho (Fora de Operação)
Tempo de Resposta - TA25ns
Grau de Proteção IP20
Tecnologia de Proteção Varistor de Óxido Metálico (MOV)
Temperatura de Operação -40 ~ +70ºC
Temperatura de Aplicação -5 ~ +40ºC
Seção dos Condutores de Conexão Elétrica
mm² (AWG) 4 a 25 mm²
Torque Máximo 2,0 N.m
Frequência 50/60Hz
Fixação Trilho 35 mm padrão DIN
Material PA66 reforçado com retardante de chama e elementos metálico
Especificações Técnicas
- Quadro Polo
- Quadro Corrente
Componentes do Kit
- 1x QUADRO QUADRO DISTRIBUIÇÃO DE SOBREPOR 8 POLOS IP40
- 1x DPS CA DPS1-30M-275 DPS SOPRANO CLASSE II 30KA 275VAC
- 1x DISJUNTOR CA SHB1 GIII-C040A DISJUNTOR SOPRANO MONOPOLAR 40A
