O Livoltek GT3-20KD1 é um inversor on-grid trifásico de 20kW, desenvolvido para aplicações residenciais e comerciais em instalações trifásicas de telhado. Com relação CC/CA de 150%, sistema integrado de gerenciamento de sombreamento e partida em baixa tensão de 160V, entrega melhor aproveitamento da geração solar e maior tempo de operação ao longo do dia. Conta ainda com monitoramento inteligente, opção de limitação de exportação (Zero-Grid) e proteção AFCI integrada, oferecendo mais segurança, eficiência e praticidade para projetos de pequeno porte.
Diferenciais do produto
Inversor trifásico on-grid para aplicações residenciais e comerciais
Potência nominal de 20.000W
Potência máxima de entrada FV de 30.000Wp
Relação CC/CA de 150%
2 MPPTs independentes
Sistema integrado de gerenciamento de sombreamento
Limitação de exportação (Zero-Grid)
Aplicativo inteligente para monitoramento e otimização
Interruptor de falha de arco integrado (AFCI)
Design plug-and-play para instalação rápida
Saída CA de até 110% para maior eficiência
Partida em baixa tensão de 160V
Grau de proteção IP65 para maior robustez em campo
Proteções e segurança
DPS Tipo II integrado
Detecção de corrente FV
Proteção contra curto-circuito em CA
Proteção anti-ilhamento
Monitoramento de falha de aterramento
Monitoramento de corrente residual
Proteção AFCI integrada
Estrutura com grau de proteção IP65
Conformidade com normas de segurança e EMC internacionais
Parâmetros técnicos
Modelo: GT3-20KD1
Potência máxima de entrada FV: 30.000Wp
Tensão máxima de entrada FV: 1100V
Tensão mínima FV: 140V
Tensão de partida CC: 160V
Tensão nominal de entrada CC: 650V
Faixa de tensão MPPT: 140V – 1000V
Corrente máxima FV: 40A + 40A
Corrente máxima de curto-circuito: 52A + 52A
Número de MPPTs: 2
Strings por MPPT: 2 / 2
Saída CA
Potência nominal CA: 20.000W
Potência aparente máxima: 22.000VA
Corrente nominal de saída CA: 28,9A
Corrente máxima de saída CA: 31,8A
Tensão nominal de rede CA: 3 / N / PE, 220V / 380V, 230V / 400V
Faixa de tensão da rede: 270V – 480V
Frequência nominal: 50Hz / 60Hz
Faixa de frequência da rede: 45Hz – 55Hz / 55Hz – 66Hz
Fator de potência: >0,99
THDi: <3%
Eficiência
Eficiência máxima: 98,60%
Eficiência europeia: 98,20%
Eficiência MPPT: >99%
Dados Gerais
Dimensões: 520 x 420 x 193 mm
Peso: 24,5 kg
Grau de proteção: IP65
Resfriamento: Ventilação
Faixa de temperatura de operação: -30°C a 60°C (redução acima de 45°C)
Ruído: <40dB
Tela: LED + APP
Comunicação: RS485 (Meter), Wi-Fi + Bluetooth, DRM
Código Finame
INVERSOR SOLAR FOTOVOLTAICO (FAMÍLIA GT3): FINAME 04267050
INVERSOR SOLAR FOTOVOLTAICO (FAMÍLIA GT1): FINAME 04259477
PORTARIA DO INMETRO: 0004492/2025
SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW -04338177
A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

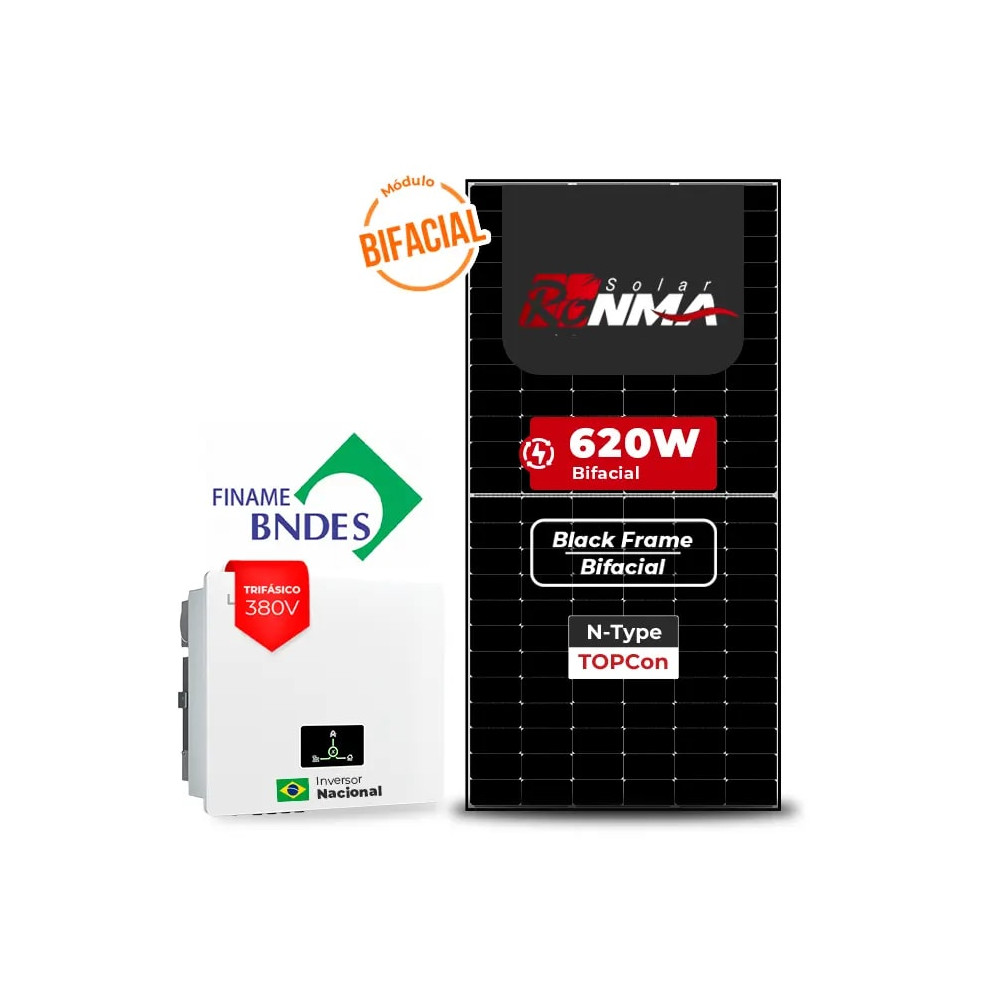

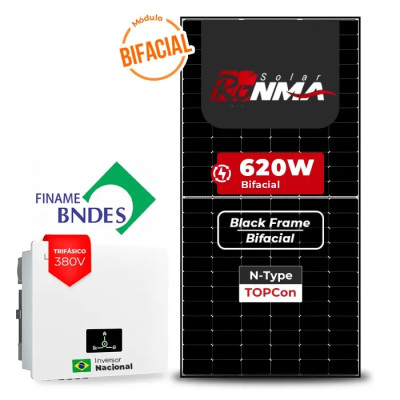

Esse Sistema Gerador Fotovoltaico com potência de 29,760 KWp,é composto por:
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
A Estrutura Solo para 8 Módulos Solares da Pratyc é projetada para garantir alta resistência, durabilidade e estabilidade em sistemas fotovoltaicos instalados no solo. Composta por materiais de qualidade como aço galvanizado Magnélis e alumínio, esta solução é ideal para aplicações em usinas solares, projetos comerciais, rurais e sistemas off-grid.
Design modular
O design modular com tesoura de 3,90 m e fixação robusta permite fácil montagem e excelente desempenho estrutural, mesmo em regiões com condições climáticas severas. A estrutura é ajustável para diferentes ângulos de inclinação, garantindo máxima captação solar durante todo o ano.
Diferenciais e benefícios:
Suporta até 8 módulos fotovoltaicos (2 linhas)
Produzida em Civil 300, ZAR e alumínio de alta resistência
Compatível com módulos de diversas marcas e potências
Kit completo com grampos, terças, estacas, mãos francesas e acessórios de fixação
Estrutura projetada para fácil transporte e montagem
Resistência à corrosão e longa vida útil
Ajuste de inclinação para diferentes latitudes e otimização de geração
Aplicações recomendadas:
Usinas solares de pequeno e médio porte
Projetos comerciais e industriais
Instalações rurais e sistemas isolados
Conteúdo do kit:
2 Estacas 2200mm - Civil 300 ou ZAR
2 Tesouras 3900mm - Civil 300 ou ZAR
4 Terças 4800mm - Civil 300 ou ZAR
2 Mãos francesas frontais + 2 traseiras - Magnélis
1 Contravento 3086mm - ZAR
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
#ATENCAO# Para solução completa de solo adicionar o kit de fixação cod:168707
A Estrutura Solo para 8 Módulos Solares da Pratyc é projetada para garantir alta resistência, durabilidade e estabilidade em sistemas fotovoltaicos instalados no solo. Composta por materiais de qualidade como aço galvanizado Magnélis e alumínio, esta solução é ideal para aplicações em usinas solares, projetos comerciais, rurais e sistemas off-grid.
Design modular
O design modular com tesoura de 3,90 m e fixação robusta permite fácil montagem e excelente desempenho estrutural, mesmo em regiões com condições climáticas severas. A estrutura é ajustável para diferentes ângulos de inclinação, garantindo máxima captação solar durante todo o ano.
Diferenciais e benefícios:
Suporta até 8 módulos fotovoltaicos (2 linhas)
Produzida em Civil 300, ZAR e alumínio de alta resistência
Compatível com módulos de diversas marcas e potências
Kit completo com grampos, terças, estacas, mãos francesas e acessórios de fixação
Estrutura projetada para fácil transporte e montagem
Resistência à corrosão e longa vida útil
Ajuste de inclinação para diferentes latitudes e otimização de geração
Aplicações recomendadas:
Usinas solares de pequeno e médio porte
Projetos comerciais e industriais
Instalações rurais e sistemas isolados
Conteúdo do kit:
Kit com 8 suportes L, 4 emendas, 8 grampos finais, 12 grampos intermediários, parafusos e porcas inox
Componentes de fixação EPDM para vedação e proteção
#ATENCAO# Para solução completa de solo adicionar o kit de LONGARINAS cod:130796 #ATENCAO#
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Ficha de dados
