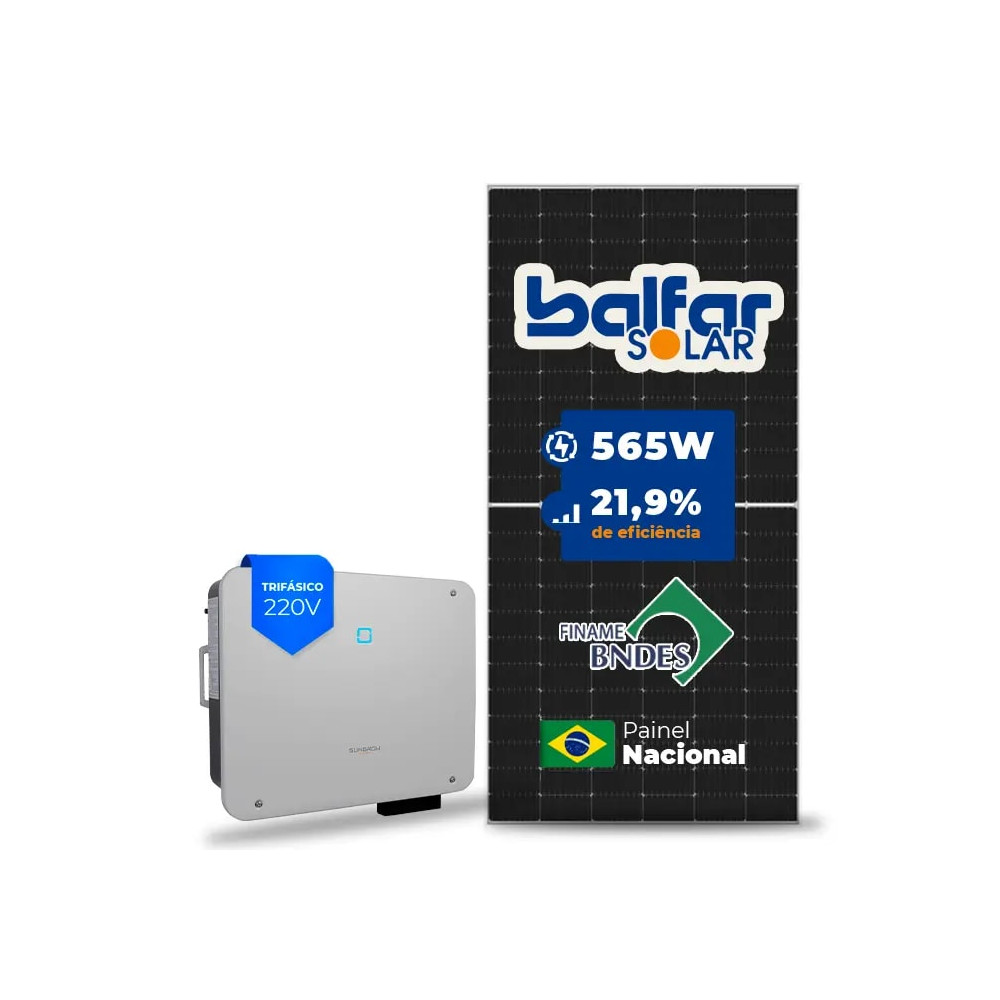

Gerador de Energia Solar On Grid
A CineshopSolar/Sollares consolida sua história no mercado fotovoltaico desde 2012, atuando como revenda reconhecida em todo o território nacional. Pioneira em Microinversor Solar no Brasil. Oferecemos um portfólio completo de geradores solares de alta performance, compostos exclusivamente por equipamentos de marcas consagradas globalmente. Como revendedores oficiais, garantimos sistemas rigorosamente dimensionados segundo as diretrizes de cada fabricante, assegurando máxima eficiência, segurança na instalação e a maior vida útil para o seu investimento em energia limpa.
Esse Sistema Gerador Fotovoltaico com potência de 20,340 KWp,é composto por:
Componentes do Kit
- 1x INVERSOR SOLAR SUNGROW SG20CX-P2-LV 20KW 3MPPT TRIFASICO 220V AFCI
- 36x PAINEL SOLAR FINAME BS144M-565W 565W BALFAR BIFACIAL TOPCON NACIONAL
- 9x ESTRUTURA PRATYC 3.200.01.17.102 KIT TELHA METALICA MINI TRILHO BAIXO PARA 04 PLACAS
- 100x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 100x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA

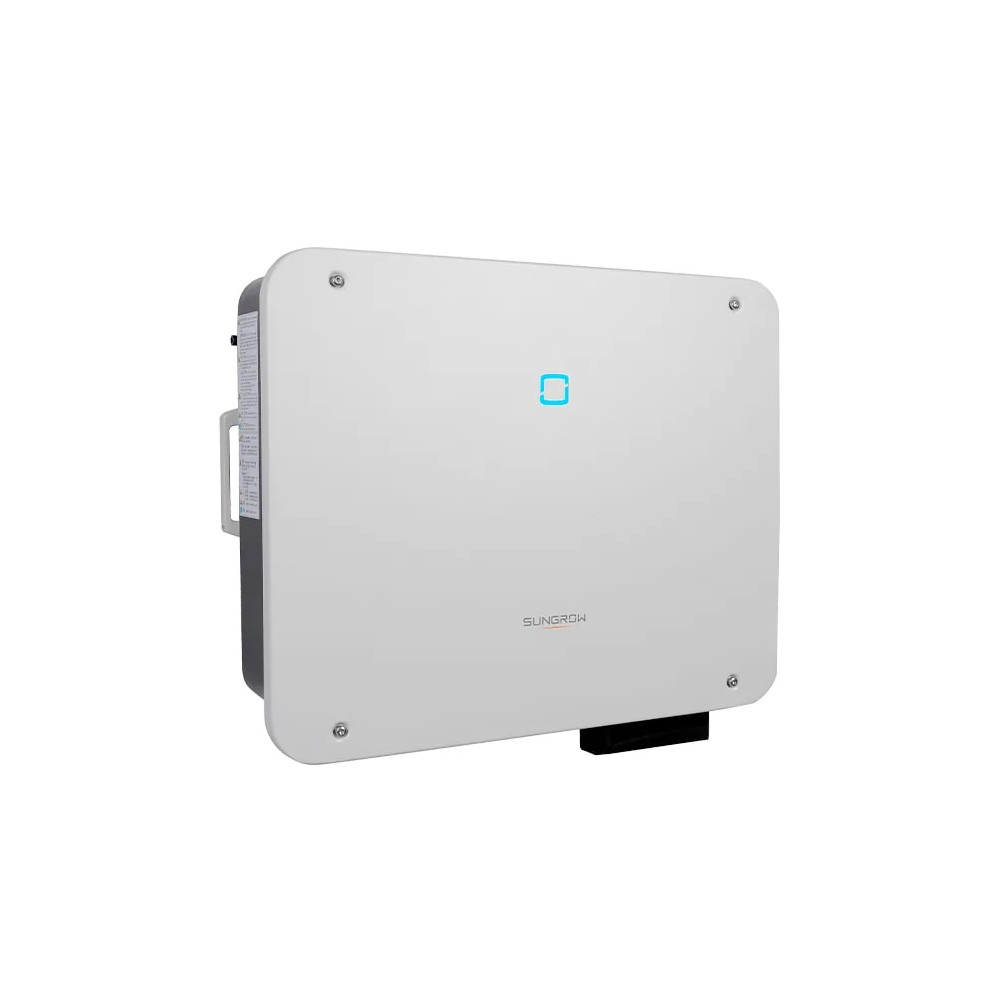

Inversor Sungrow SG20CX-P2-LV 20kW 3MPPT Trifásico 220V até 200% de overload CC.
Principais Características:
Alta eficiência e desempenho elevado
Design inovador e moderno em liga de alumínio
Grau de proteção IP66 e anticorrosão C5
Ampla faixa de operação do MPPT
Baixa tensão de partida e alta corrente de entrada
Proteção contra surtos DPS CC (I+II) e CA (II) integrados
Entrada CC:
Máxima tensão de entrada: 850V
Mínima tensão de entrada: 160V
Tensão de partida: 200V
Tensão nominal de entrada: 360V
Intervalo de tensão MPPT: 160-800V
N° de entradas MPPT independentes: 3
Nº de Strings FV por MPPT: 2
Máxima corrente de entrada: 90A (30A por MPPT)
Máxima corrente CC de Curto-Circuito: 120A (40A / 40A/ 40A)
Máxima corrente no conector de entrada: 20A
Tipo de conexão CC: Evo2 (máx. 6 mm²)
Saída CA:
Potência ativa de saída nominal @45°C: 20000W
Máxima potência aparente de saída @45°C: 22000VA
Máxima corrente de saída CA: 57.8A
Corrente de saída CA classificada: 52.5A
Tensão CA nominal (3/N/PE): 127/220V
Faixa de tensão CA: 165-290V
Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado – 0,8 atrasado
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: terminais OT/DT (16~35 mm²)
Eficiência:
Eficiência máxima e Europeia: 97,57%/96,97%
Proteções:
Monitoramento de rede: sim
Polaridade CC reversa: sim
Contra fuga de corrente: sim
Contra surtos: CC tipo II e CA tipo II
Monitoramento de fuga à terra: sim
Chave seccionadora CC: sim
Monitoramento por string: sim
Comunicação:
Wi-Fi | RS485
Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP66
Grau anticorrosão: C5
Consumo durante a noite: < 2W
Intervalo da temperatura ambiente operacional: -30 a 60°C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: ventilação forçada inteligente
Máxima altitude de operação: 4.000m
Display: LED, Bluetooth+APP
Conformidades:
IEC 62109, IEC 61727, IEC 62116, NBA 16149, NBR16150 e certificação Inmetro
INMETRO: 0071114/2023
Dados Físicos:
Dimensões (LxAxP): 645x575x245mm
Peso: 38kg
A potência e a eficiência que o seu projeto precisa, com as facilidades do FINAME!
Potência: 565W
Eficiência de 21,9%
Tecnologia nacional com FINAME
Garantia de 10 anos para defeitos de fabricação e de 25 anos quantoa eficicência linear
Ideal para usinas e projetos de grande porte
Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.
Descrição Técnica – Painel Solar Balfar BS144M-565W Bifacial
Modelo: BS144M-565W Bifacial
Tipo de célula: Monocristalino 182 × 182 mm
Orientação das células: 144 células (6x24)
Potência máxima (Pmax): 565W
Eficiência do módulo: 21,9%
Tensão em Pmax (Vmp): 44,99V
Corrente em Pmax (Imp): 12,56A
Tensão de circuito aberto (Voc): 53V
Corrente de curto-circuito (Isc): 13,20A
Vidro frontal: Vidro solar de alta transparência (3,2 mm)
Estrutura: Alumínio anodizado (cor prata)
Caixa de junção: IP68
Cabos: 4,0 mm² – 280 mm
Conector: MC4 (original ou compatível)
Temperatura operacional: -40 °C a +85 °C
Tensão máxima do sistema: 1500VDC (IEC)
Corrente máxima no fusível: 25A
Coeficiente de temperatura (Pmax): -0,32%/°C
Dimensões do módulo: 2279 x 1134 x 35 mm
Certificação FINAME: Sim
Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência
CÓDIGO FINAME PAINEIS E GERADORES
- 4175050 -SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW
- 4183467 - SISTEMA GERADOR FOTOVOLTAICO - ENTRE 75KW E 375KW
Certificações e Conformidades – Balfar BS144M-565W Bifacial
FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.
Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.
IEC (Com base nas normas da indústria solar):
IEC 61215: Testes de desempenho para módulos fotovoltaicos
IEC 61730: Requisitos de segurança elétrica e mecânica
Testes em ambiente agressivo:
Resistência à névoa salina
Resistência à corrosão por amônia
Teste com areia trazida pelo vento
(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)
Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.
Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.
Detalhes do Registro inmetro 003396/2025
Estrutura Mini Trilho Baixo cm para Telha Metálica – Pratyc
A Estrutura Mini Trilho Baixo 42 cm é a solução ideal para fixação de painéis solares em telhados metálicos trapezoidais. Desenvolvida pela Pratyc com alumínio 6005-T5 de alta resistência e fixadores em aço inox 304, oferece durabilidade, leveza e resistência à corrosão, garantindo desempenho superior em projetos fotovoltaicos residenciais, comerciais e industriais.
Design compact
Seu design compacto permite instalação rápida e segura, distribuindo a carga dos módulos solares de forma uniforme e garantindo a estanqueidade da cobertura com vedação em borracha EPDM. É a escolha perfeita para integradores solares que buscam velocidade de montagem, confiabilidade e compatibilidade com diferentes módulos fotovoltaicos.
Vantagens da Estrutura Mini Trilho Baixo Pratyc:
Compatível com módulos solares de diversas marcas e tamanhos
Ideal para telhados metálicos com perfil trapezoidal
Kit completo com suportes, grampos e fixadores
Alta durabilidade em ambientes externos
Vedação eficiente contra infiltrações
Facilita a instalação, reduzindo tempo de obra e custo operacional
Aplicações recomendadas:
Sistemas de energia solar fotovoltaica on-grid e off-grid
Instalações residenciais, comerciais e industriais
Telhados metálicos trapezoidais
Conteúdo do kit:
10 Suportes Mini Trilho Baixo (42 cm) – Alumínio 6005-T5
40 Parafusos auto brocantes sextavados 5,5 x 1" – Inox 304
8 Grampos intermediários – Alumínio 6005-T5
4 Grampos finais – Alumínio 6005-T5
10 Parafusos T M8x25 – Inox 304
10 Porcas auto travantes M8 – Inox 304
20 Borrachas EPDM
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
