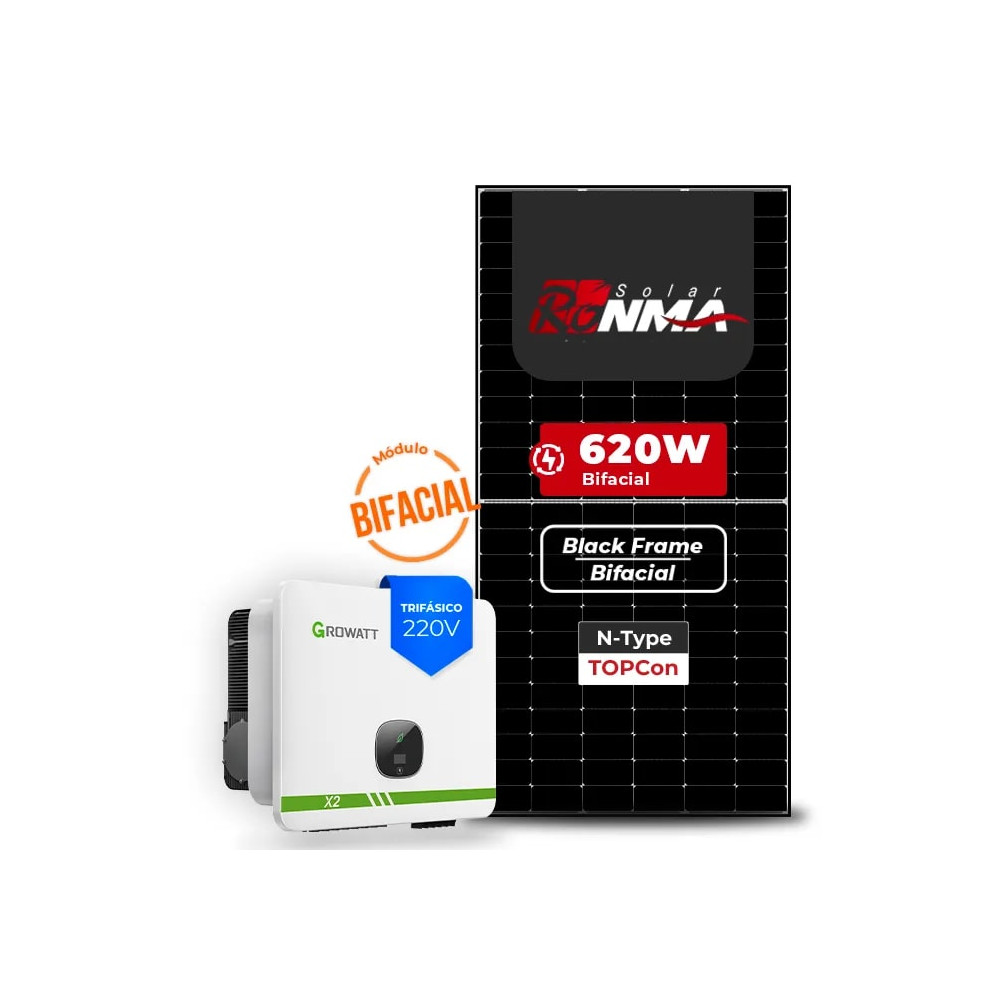

Gerador de Energia Solar On Grid
A CineshopSolar/Sollares consolida sua história no mercado fotovoltaico desde 2012, atuando como revenda reconhecida em todo o território nacional. Pioneira em Microinversor Solar no Brasil. Oferecemos um portfólio completo de geradores solares de alta performance, compostos exclusivamente por equipamentos de marcas consagradas globalmente. Como revendedores oficiais, garantimos sistemas rigorosamente dimensionados segundo as diretrizes de cada fabricante, assegurando máxima eficiência, segurança na instalação e a maior vida útil para o seu investimento em energia limpa.
Esse Sistema Gerador Fotovoltaico com potência de 17,360 KWp,é composto por:
Componentes do Kit
- 1x INVERSOR SOLAR GROWATT ON GRID MID 15KTL3-XL2 15KW TRIFASICO 220V 4MPPT AFCI
- 28x PAINEL SOLAR RONMA SOLAR RM-620W-132TB BLACK FRAME BIFACIAL 620W HALF CELL
- 7x ESTRUTURA PRATYC 2.200.03.18.046 KIT T.FIBRO MADEIRA INOX 250MM 04PLACAS S/PERFIL
- 7x ESTRUTURA PRATYC 2.200.01.13.080 KIT 04 PERFIL TRILHO 2.4MTS PARA 04 PLACAS
- 100x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 100x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
INVERSOR GROWATT MID 15KTL3-XL2 15KW TRIFASICO 220V 4MPPT AFCI
Principais Características:
98,8% de eficiência máxima
Até 1,8x relação CC/CA
Corrente máxima de entrada de string 16A
Proteção contra surtos CC e CA DPS Tipo II
Digitalização e diagnóstico I/V inteligente
Proteção AFCI
Entrada CC:
Maxima potência FV recomendada: 27000W
Máxima tensão de entrada: 800V
Tensão de partida: 200V
Tensão nominal de entrada: 360V
Intervalo de tensão MPPT: 200-800V
Intervalo de tensão para máxima eficiência: 250-650V
N° de entradas MPPT independentes: 4
Nº de Strings FV por MPPT: 2
Máxima corrente de entrada: 32A
Máxima corrente CC de Curto-Circuito: 40A
Tipo de conexão CC: H4 (máx. 6 mm²)
Saída CA:
Potência ativa de saída nominal @45°C: 15000W
Máxima potência aparente de saída @45°C: 16600VA
Corrente nominal de saída: 39.4A
Máxima corrente de saída CA: 43.7A
Tensão CA nominal (3/N/PE): 220V
Faixa de tensão CA: 176-280V
Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 3/3
Tipo de conexão CA: Waterproff PG head + OT Terminal
Eficiência:
Eficiência máxima e Europeia: 98,8% / 98,5%
Proteções:
Proteção polaridade reversa CC: Sim
Chave seccionadora CC: Sim
Proteção contra surtos CA e CC (DPS): Tipo II / Tipo II
Monitoramento de resistência de isolamento: Sim
Proteção de curto-circuito CA: Sim
Monitoramento de falha terra: Sim
Proteção anti-ilhamento: Sim
Monitoramento de corrente residual: Sim
Monitoramento de falha de string: Sim
Proteção AFCI: Sim
Comunicação:
Wi-Fi | RS485
Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP66
Consumo durante a noite: < 1W
Intervalo da temperatura ambiente operacional: -25 a 60°C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: Natural
Máxima altitude de operação: 4.000m
Display: LED, WiFi+APP
Conformidades:
CE, IEC 62116, IEC 61727, IEC 62109, AS 4777, UI1741, IEEE 1547, EN 50549
Dados Físicos:
Dimensões (LxAxP): 580x435x230mm
Peso: 37kg
Registro INMETRO: 000700/2025
SKYMAX 620W N-TOPCon Bifacial / Alta Eficiência e Robustez
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
Estrutura para Telha Fibromadeira para 4 Módulos Solares da Pratyc
A Estrutura Fibromadeira Pratyc com perfil de 2,75 m é projetada para fixação segura e eficiente de até 4 módulos fotovoltaicos em telhas de fibrocimento com estrutura de madeira. Produzida em alumínio 6063-T5 e aço inox 304, garante alta resistência mecânica, durabilidade e proteção contra corrosão, mesmo em ambientes com intensa exposição ao sol e umidade.
Compatibilidade
Compatível com perfis H, C ou híbrido, permite fixação lateral ou por baixo, adaptando-se a diferentes configurações de instalação. Inclui hastes fibromadeira com borracha de vedação, assegurando estanqueidade e proteção contra infiltrações, além de kit completo de grampos e emendas para montagem prática.
Diferenciais e Benefícios:
Estrutura leve, resistente e de fácil montagem
Compatibilidade com até 4 módulos solares (on-grid ou off-grid)
Três opções de perfil para diferentes tipos de fixação
Borracha de vedação para máxima estanqueidade
Alta durabilidade com alumínio e inox de qualidade superior
Inclui fixadores extras para microinversor
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais em telhados de fibrocimento com estrutura de madeira, onde a segurança, durabilidade e desempenho são essenciais.
Conteúdo do Kit:
8 Hastes fibromadeira – Inox 304
4 Grampos finais + 6 grampos intermediários completos + 2 extras – Alumínio 6063-T5
4 Emendas completas – Alumínio 6063-T5
Borrachas de vedação para telhado
Parafusos T M8x25 e porcas flangeadas – Inox 304
Componentes para fixação de microinversor
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
