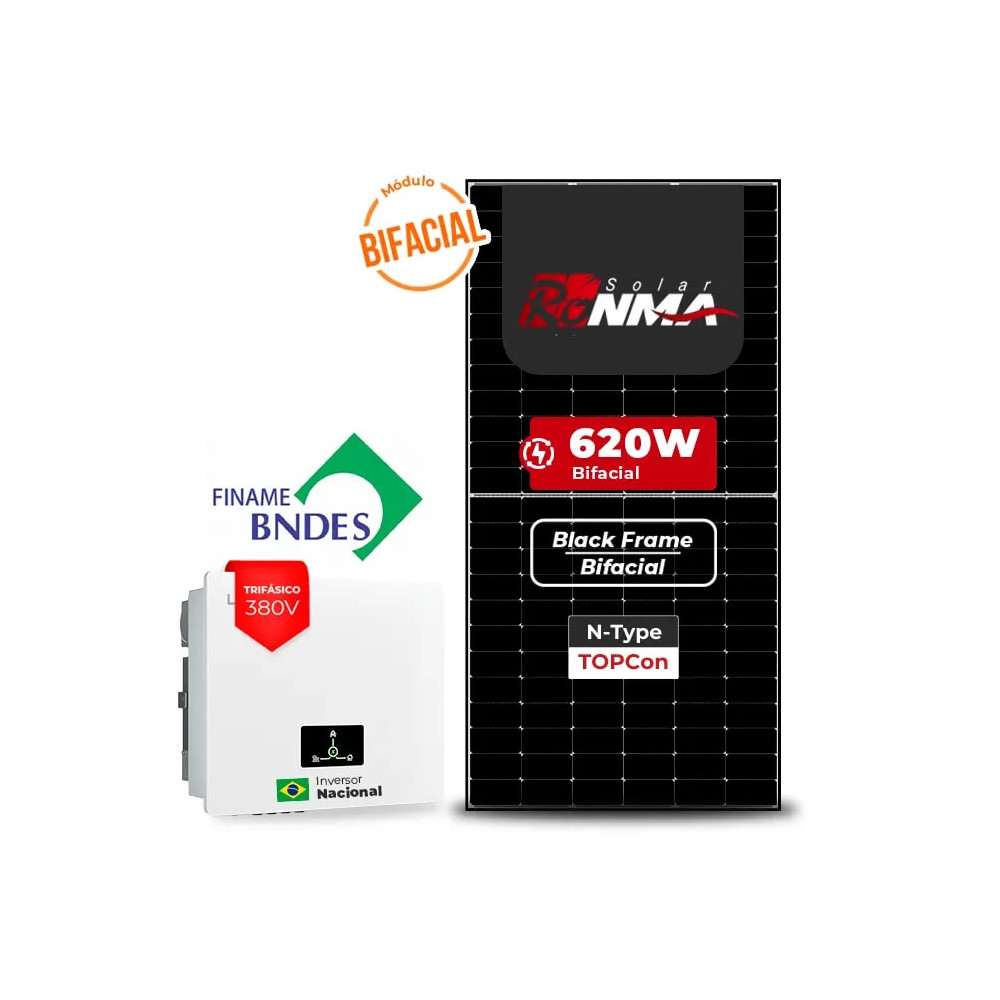

Gerador Solar 17,36 kWp até 2.604 kWh/mês On Grid Livoltek Finame Sem Estrutura | Inversor 15 kW, Painel Ronma Black 620W, 380V

Seu projeto mais competitivo com inversor nacional e FINAME.

O Livoltek GT3-15KD1 é um inversor on-grid trifásico de 15kW, desenvolvido para aplicações residenciais e comerciais em instalações trifásicas de telhado. Com relação CC/CA de 150%, sistema de gerenciamento de sombreamento e partida em baixa tensão de 160V, entrega mais aproveitamento da geração e maior tempo de operação ao longo do dia. Conta ainda com monitoramento inteligente, opção de limitação de exportação (Zero-Grid) e proteção AFCI integrada, oferecendo mais segurança, eficiência e praticidade para projetos de pequeno porte

Diferenciais do produto

Inversor trifásico on-grid para aplicações residenciais e comerciais

Potência nominal de 15.000W

Potência máxima de entrada FV de 22.500Wp

Relação CC/CA de 150%

2 MPPTs independentes

Sistema integrado de gerenciamento de sombreamento

Limitação de exportação (Zero-Grid)

Aplicativo inteligente para monitoramento e otimização

Interruptor de falha de arco integrado (AFCI)

Design plug-and-play para instalação rápida

Saída CA de até 110% para maior eficiência

Partida em baixa tensão de 160V

Grau de proteção IP65 para maior robustez em camp

Proteções e segurança

DPS Tipo II integrado

Detecção de corrente FV

Proteção contra curto-circuito em CA

Proteção anti-ilhamento

Monitoramento de falha de aterramento

Monitoramento de corrente residual

Proteção AFCI integrada

Estrutura com grau de proteção IP65

Conformidade com normas de segurança e EMC internacionai

Parâmetros técnicos

Modelo: GT3-15KD1

Potência máxima de entrada FV: 22.500Wp

Tensão máxima de entrada FV: 1100V

Tensão mínima FV: 140V

Tensão de partida CC: 160V

Tensão nominal de entrada CC: 650V

Faixa de tensão MPPT: 140V – 1000V

Corrente máxima FV: 40A + 20A

Corrente máxima de curto-circuito: 52A + 26A

Número de MPPTs: 2

Strings por MPPT: 2 / 1

Saída CA

Potência nominal CA: 15.000W

Potência aparente máxima: 16.500VA

Corrente nominal de saída CA: 21,7A

Corrente máxima de saída CA: 23,8A

Tensão nominal de rede CA: 3 / N / PE, 220V / 380V, 230V / 400V

Faixa de tensão da rede: 270V – 480V

Frequência nominal: 50Hz / 60Hz

Faixa de frequência da rede: 45Hz – 55Hz / 55Hz – 66Hz

Fator de potência: >0,99

THDi: <3%

Eficiência

Eficiência máxima: 98,50%

Eficiência europeia: 98,10%

Eficiência MPPT: >99%

Dados Gerais

Dimensões: 520 x 420 x 193 mm

Peso: 24,5 kg

Grau de proteção: IP65

Resfriamento: Ventilação

Faixa de temperatura de operação: -30°C a 60°C (redução acima de 45°C)

Ruído: <40dB

Tela: LED + APP

Comunicação: RS485 (Meter), Wi-Fi + Bluetooth, DRM

Código Finame

INVERSOR SOLAR FOTOVOLTAICO (FAMÍLIA GT3): FINAME 04267050

INVERSOR SOLAR FOTOVOLTAICO (FAMÍLIA GT1): FINAME 04259477

PORTARIA DO INMETRO: 004412/2025

SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW -04338177

.

Gerador de Energia Solar On Grid

A SOL+ distribui um vasto mix de geradores fotovoltaicos compostos por equipamentos de marcas consagradas no mercado global que unem alta qualidade e desempenho. Todos os geradores de energia solar foram dimensionados de acordo com as especificações de cada fabricante visando o adequado funcionamento para uma instalação segura e maior vida útil do sistema.

Esse Sistema Gerador Fotovoltaico com potência de 17,360 KWp,é composto por:

Componentes do Kit

• 1x INVERSOR SOLAR LIVOLTEK ON GRID FINAME GT3-15KD1 15KW 2MPPT TRIFÁSICO 380V AFCI
• 28x PAINEL SOLAR RONMA SOLAR RM-620W-132TB BLACK FRAME BIFACIAL 620W HALF CELL
• 200x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
• 200x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
• 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA

SKYMAX 620W N-TOPCon Bifacial / Alta Eficiência e Robustez

O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).

Diferenciais do Produto

Alta eficiência de geração (até 23%)

Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)

Tecnologia bifacial (ganhos com refletância no solo)

Resistência PID e performance superior em baixa irradiância

Solda a laser na caixa de junção (maior durabilidade)

Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras

Especificações Técnicas (STC - Condições Padrão de Teste)

Potência Nominal (Pmax): 620W

Tensão em Circuito Aberto (Voc): 49,60V

Corrente de Curto-Circuito (Isc): 15,91A

Tensão em Ponto de Máxima Potência (Vmp): 41,40V

Corrente em Ponto de Máxima Potência (Imp): 14,99A

Eficiência do Módulo: 23,00%

Tensão Máxima do Sistema: 1500V DC

Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%

Registro INMETRO: 018966/2024

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon

Fundação: 2016.

Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.

Fábricas: Manaus/AM e Sorocaba/SP.

Capacidade: maior produção de cabos solares da América Latina.

Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.

Cabos REISOLAR - Qualidades Técnicas

Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.

Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.

Segurança: antichama + baixa emissão de fumaça.

Resistência: à radiação UV, intempéries e variações de temperatura.

Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.

Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações

NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.

EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² – Descrição Técnica

Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.

Isolação: XLPO termofixo, livre de halogênios.

Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.

Tensão nominal:

0,6/1 kV em corrente alternada (CA).

Até 1,8 kV em corrente contínua (CC).

Temperatura de operação:

Permanente: -40 ºC a +90 ºC.

Sobrecarga: até 120 ºC (20.000 h).

Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)

Diâmetro nominal do condutor: 2,91 mm.

Espessura nominal da isolação: 0,7 mm.

Espessura nominal da cobertura: 0,8 mm.

Diâmetro nominal final: 6,2 mm.

Peso nominal: 77 kg/km.

Resistência elétrica CC a 20 ºC: 3,39 O/km.

Queda de tensão CC (120 ºC): 9,445 V/A·km.

Capacidade de condução de corrente (A):

20 ºC 51 A

30 ºC 44 A

40 ºC 36 A.

Normas Aplicáveis

NBR NM-280 – Condutores de cabos isolados.

BR 16690 – Instalações elétricas de arranjos fotovoltaicos.

NBR 16612 – Cabos de potência para sistemas fotovoltaicos.

NBR 5410 – Instalações elétricas de baixa tensão.

IEC 60228 – Condutores de cabos isolados.

EN 50618 – Cabos elétricos para sistemas fotovoltaico

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon

Fundação: 2016.

Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.

Fábricas: Manaus/AM e Sorocaba/SP.

Capacidade: maior produção de cabos solares da América Latina.

Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.

Cabos REISOLAR - Qualidades Técnicas

Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.

Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.

Segurança: antichama + baixa emissão de fumaça.

Resistência: à radiação UV, intempéries e variações de temperatura.

Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.

Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações

NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.

EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 6 mm² - Descrição Técnica

Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.

Isolação: XLPO termofixo, livre de halogênios.

Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.

Tensão nominal:

0,6/1 kV em corrente alternada (CA).

Até 1,8 kV em corrente contínua (CC).

Temperatura de operação:

Permanente: -40 ºC a +90 ºC.

Sobrecarga: até 120 ºC (20.000 h).

Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x6 mm²)

Diâmetro nominal do condutor: 2,91 mm.

Espessura nominal da isolação: 0,7 mm.

Espessura nominal da cobertura: 0,8 mm.

Diâmetro nominal final: 6,2 mm.

Peso nominal: 77 kg/km.

Resistência elétrica CC a 20 ºC: 3,39 O/km.

Queda de tensão CC (120 ºC): 9,445 V/A·km.

Capacidade de condução de corrente (A):

20 ºC 51 A

30 ºC 44 A

40 ºC 36 A.

Normas Aplicáveis

NBR NM-280 - Condutores de cabos isolados.

BR 16690 - Instalações elétricas de arranjos fotovoltaicos.

NBR 16612 - Cabos de potência para sistemas fotovoltaicos.

NBR 5410 - Instalações elétricas de baixa tensão.

IEC 60228 - Condutores de cabos isolados.

EN 50618 - Cabos elétricos para sistemas fotovoltaico

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:

Fácil conexão entre painéis

Melhor durabilidade a exposição climática

Montagem direta em Painéis e Stringbox

Compatível com MC4 - Acoplador macho e fêmea
