Gerador de Energia Solar On Grid
A CineshopSolar/Sollares consolida sua história no mercado fotovoltaico desde 2012, atuando como revenda reconhecida em todo o território nacional. Pioneira em Microinversor Solar no Brasil. Oferecemos um portfólio completo de geradores solares de alta performance, compostos exclusivamente por equipamentos de marcas consagradas globalmente. Como revendedores oficiais, garantimos sistemas rigorosamente dimensionados segundo as diretrizes de cada fabricante, assegurando máxima eficiência, segurança na instalação e a maior vida útil para o seu investimento em energia limpa.

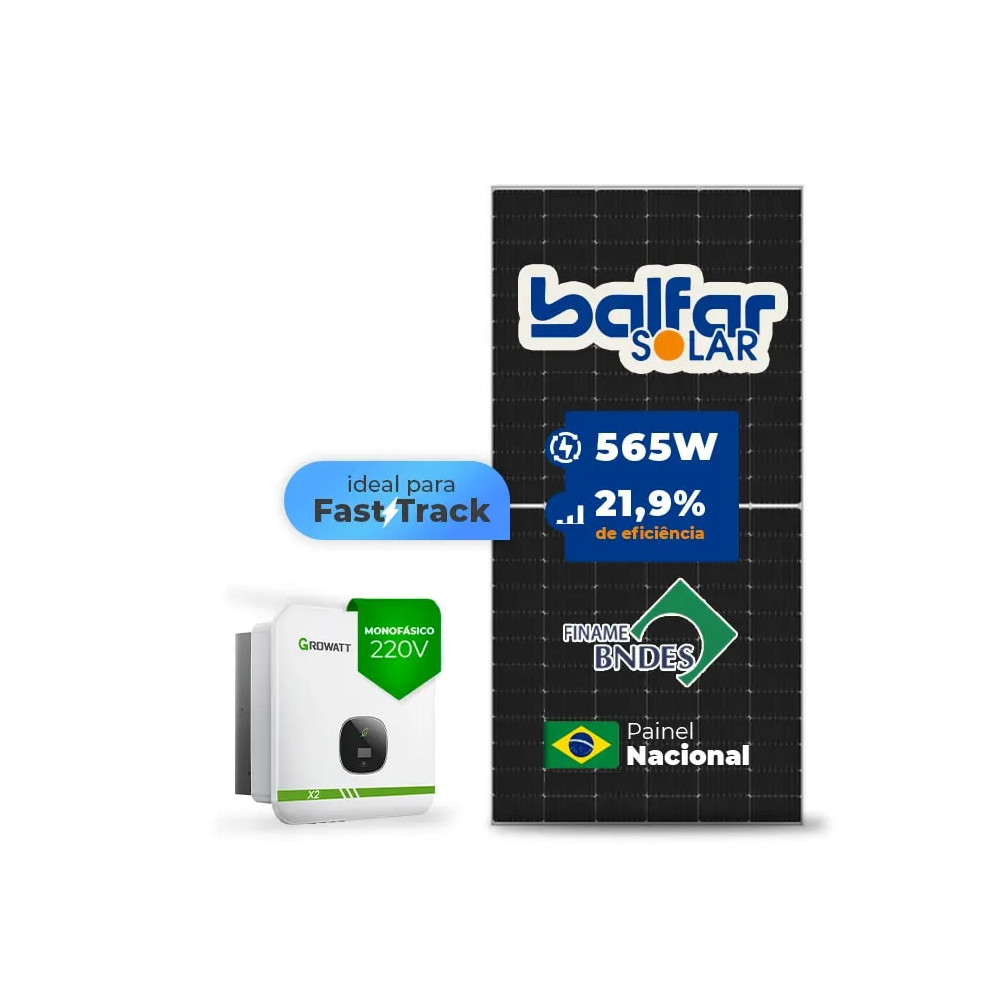

Esse Sistema Gerador Fotovoltaico com potência de 7,910 KWp,é composto por:
Componentes do Kit
- 1x INVERSOR SOLAR GROWATT ON GRID MIN7500TL-X2 7,5KW 2MPPT FAST TRACK MONO 220V AFCI
- 14x PAINEL SOLAR FINAME BS144M-565W 565W BALFAR BIFACIAL TOPCON NACIONAL
- 2x ESTRUTURA PRATYC 3.100.06.17.039 KIT FIXAÇÃO SOLO 02 LINHAS P/08 PLACAS S/ ACESSORIOS
- 2x ESTRUTURA PRATYC 2.100.06.18.003 KIT FIXAÇÃO SOLO ACESSORIOS 02 LINHAS 08 PLACAS
- 50x CABO SOLAR CC SOLAR REICON VERMELHO 4MM CERTFICADO NBR-16612 PARA 1,8kV
- 50x CABO SOLAR CC SOLAR REICON PRETO 4MM CERTFICADO NBR-16612 PARA 1,8kV
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
INVERSOR GROWAT MIN7500TL-X2 7,5KW FAST TRACK 2MPPT MONOFÁSICO 220V AFCI
Principais Características:
98,10% de eficiência máxima
1,8x relação CC/CA
DPS Tipo II no lado CC
Display de toque OLED
Até 18A de corrente de entrada
Proteção contra arco (AFCI)
Entrada CC:
Máx potência FV recomendada: 13500W
Máxima tensão de entrada: 600V
Tensão de inicialização: 80V
Tensão nominal de entrada: 360V
Intervalo de tensão MPPT: 60-550V
N° de entradas MPPT independentes: 2
Nº de Strings FV por MPPT: 1
Máxima corrente de entrada: 18A
Máxima corrente CC de Curto-Circuito: 24A
Tipo de conexão CC: MC4 (máx. 6 mm²)
Saída CA:
Potência ativa de saída nominal @40°C: 7500W
Máxima potência aparente de saída @40°C: 7500VA
Máxima corrente de saída CA: 35.9A
Tensão CA nominal: 220V
Intervalo de tensão CA: 160V-300V
Frequência nominal e faixa de frequência da rede: 60Hz/55Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 1/1
Tipo de conexão CA: Prensa cabo + Conector
Eficiência máxima e Europeia: 98,1%/97,5%
Proteções:
Proteção de polaridade reversa CC: Sim
Chave seccionadora CC: Sim
Proteção contra surtos CC: Tipo II
Detecção de resistência de isolamento: Sim
Proteção contra curto-circuito CA: Sim
Monitoramento de rede: Sim
Monitoramento de falha terra; Sim
Proteção anti-ilhamento: Sim
Monitoramento de corrente residual: Sim
Proteção contra arco (AFCI): Sim
Comunicação:
Wi-Fi
Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP66
Intervalo da temperatura ambiente operacional: -30 a 60*C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: natural / passivo
Máxima altitude de operação: 4.000m
Visor: Digital de LED
Conformidades:
IEEE1547, UL1741, Inmetro, G99, EN50549-1, UNE217001, UNE206007, PO12.2
Dados Físicos:
Dimensões (LxAxP): 425x387x180mm
Peso: 18.2kg
Registro INMETRO: 018116/2024
A potência e a eficiência que o seu projeto precisa, com as facilidades do FINAME!
Potência: 565W
Eficiência de 21,9%
Tecnologia nacional com FINAME
Garantia de 10 anos para defeitos de fabricação e de 25 anos quantoa eficicência linear
Ideal para usinas e projetos de grande porte
Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.
Descrição Técnica – Painel Solar Balfar BS144M-565W Bifacial
Modelo: BS144M-565W Bifacial
Tipo de célula: Monocristalino 182 × 182 mm
Orientação das células: 144 células (6x24)
Potência máxima (Pmax): 565W
Eficiência do módulo: 21,9%
Tensão em Pmax (Vmp): 44,99V
Corrente em Pmax (Imp): 12,56A
Tensão de circuito aberto (Voc): 53V
Corrente de curto-circuito (Isc): 13,20A
Vidro frontal: Vidro solar de alta transparência (3,2 mm)
Estrutura: Alumínio anodizado (cor prata)
Caixa de junção: IP68
Cabos: 4,0 mm² – 280 mm
Conector: MC4 (original ou compatível)
Temperatura operacional: -40 °C a +85 °C
Tensão máxima do sistema: 1500VDC (IEC)
Corrente máxima no fusível: 25A
Coeficiente de temperatura (Pmax): -0,32%/°C
Dimensões do módulo: 2279 x 1134 x 35 mm
Certificação FINAME: Sim
Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência
CÓDIGO FINAME PAINEIS E GERADORES
- 4175050 -SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW
- 4183467 - SISTEMA GERADOR FOTOVOLTAICO - ENTRE 75KW E 375KW
Certificações e Conformidades – Balfar BS144M-565W Bifacial
FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.
Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.
IEC (Com base nas normas da indústria solar):
IEC 61215: Testes de desempenho para módulos fotovoltaicos
IEC 61730: Requisitos de segurança elétrica e mecânica
Testes em ambiente agressivo:
Resistência à névoa salina
Resistência à corrosão por amônia
Teste com areia trazida pelo vento
(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)
Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.
Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.
Detalhes do Registro inmetro 003396/2025
Estrutura Solo para 8 Módulos Solares em duas linhas da Pratyc
A Estrutura Solo para 8 Módulos Solares da Pratyc é projetada para garantir alta resistência, durabilidade e estabilidade em sistemas fotovoltaicos instalados no solo. Composta por materiais de qualidade como aço galvanizado Magnélis e alumínio, esta solução é ideal para aplicações em usinas solares, projetos comerciais, rurais e sistemas off-grid.
Design modular
O design modular com tesoura de 3,90 m e fixação robusta permite fácil montagem e excelente desempenho estrutural, mesmo em regiões com condições climáticas severas. A estrutura é ajustável para diferentes ângulos de inclinação, garantindo máxima captação solar durante todo o ano.
Diferenciais e benefícios:
Suporta até 8 módulos fotovoltaicos (2 linhas)
Produzida em Civil 300, ZAR e alumínio de alta resistência
Compatível com módulos de diversas marcas e potências
Kit completo com grampos, terças, estacas, mãos francesas e acessórios de fixação
Estrutura projetada para fácil transporte e montagem
Resistência à corrosão e longa vida útil
Ajuste de inclinação para diferentes latitudes e otimização de geração
Aplicações recomendadas:
Usinas solares de pequeno e médio porte
Projetos comerciais e industriais
Instalações rurais e sistemas isolados
Conteúdo do kit:
2 Estacas 2200mm - Civil 300 ou ZAR
2 Tesouras 3900mm - Civil 300 ou ZAR
4 Terças 4800mm - Civil 300 ou ZAR
2 Mãos francesas frontais + 2 traseiras - Magnélis
1 Contravento 3086mm - ZAR
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
#ATENCAO# Para solução completa de solo adicionar o kit de fixação cod:168707
Estrutura Solo para 8 Módulos Solares em duas linhas da Pratyc
A Estrutura Solo para 8 Módulos Solares da Pratyc é projetada para garantir alta resistência, durabilidade e estabilidade em sistemas fotovoltaicos instalados no solo. Composta por materiais de qualidade como aço galvanizado Magnélis e alumínio, esta solução é ideal para aplicações em usinas solares, projetos comerciais, rurais e sistemas off-grid.
Design modular
O design modular com tesoura de 3,90 m e fixação robusta permite fácil montagem e excelente desempenho estrutural, mesmo em regiões com condições climáticas severas. A estrutura é ajustável para diferentes ângulos de inclinação, garantindo máxima captação solar durante todo o ano.
Diferenciais e benefícios:
Suporta até 8 módulos fotovoltaicos (2 linhas)
Produzida em Civil 300, ZAR e alumínio de alta resistência
Compatível com módulos de diversas marcas e potências
Kit completo com grampos, terças, estacas, mãos francesas e acessórios de fixação
Estrutura projetada para fácil transporte e montagem
Resistência à corrosão e longa vida útil
Ajuste de inclinação para diferentes latitudes e otimização de geração
Aplicações recomendadas:
Usinas solares de pequeno e médio porte
Projetos comerciais e industriais
Instalações rurais e sistemas isolados
Conteúdo do kit:
Kit com 8 suportes L, 4 emendas, 8 grampos finais, 12 grampos intermediários, parafusos e porcas inox
Componentes de fixação EPDM para vedação e proteção
#ATENCAO# Para solução completa de solo adicionar o kit de LONGARINAS cod:130796 #ATENCAO#
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 4 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x4 mm²)
Diâmetro nominal do condutor: 2,37 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 5,7 mm.
Peso nominal: 58 kg/km.
Resistência elétrica CC a 20 ºC: 5,09 O/km.
Queda de tensão CC (120 ºC): 14,8 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 41 A
30 ºC 35 A
40 ºC 28 A
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
NBR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaicos
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR — Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 4 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x4 mm²)
Diâmetro nominal do condutor: 2,37 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 5,7 mm.
Peso nominal: 58 kg/km.
Resistência elétrica CC a 20 ºC: 5,09 O/km.
Queda de tensão CC (120 ºC): 14,8 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 41 A
30 ºC 35 A
40 ºC 28 A
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
NBR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaicos
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
Folhetos e Manuais
.png)
