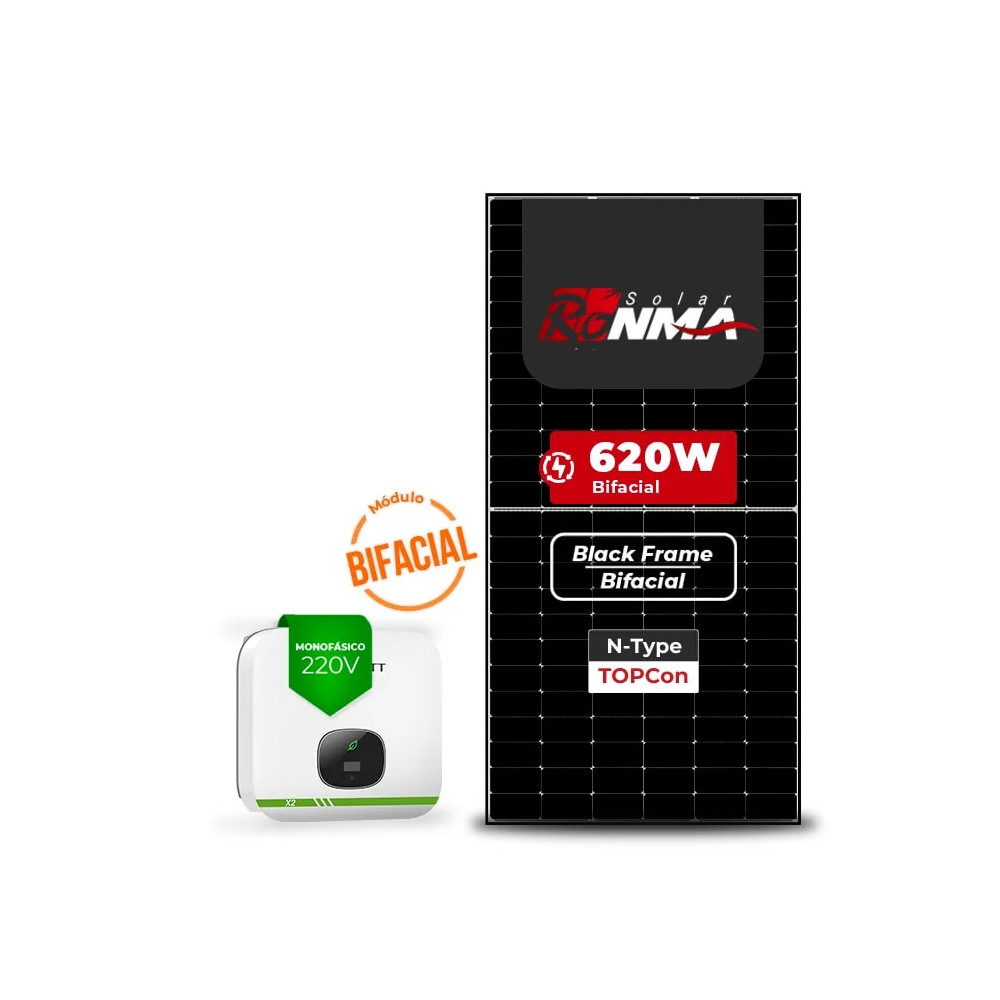

Gerador de Energia Solar On Grid
A CineshopSolar/Sollares consolida sua história no mercado fotovoltaico desde 2012, atuando como revenda reconhecida em todo o território nacional. Pioneira em Microinversor Solar no Brasil. Oferecemos um portfólio completo de geradores solares de alta performance, compostos exclusivamente por equipamentos de marcas consagradas globalmente. Como revendedores oficiais, garantimos sistemas rigorosamente dimensionados segundo as diretrizes de cada fabricante, assegurando máxima eficiência, segurança na instalação e a maior vida útil para o seu investimento em energia limpa.
Esse Sistema Gerador Fotovoltaico com potência de 7,440 KWp,é composto por:
Componentes do Kit
- 1x INVERSOR SOLAR GROWATT ON GRID MIN6000TL-X2 6KW 2MPPT MONOFÁSICO 220V AFCI
- 12x PAINEL SOLAR RONMA SOLAR RM-620W-132TB BLACK FRAME BIFACIAL 620W HALF CELL
- 2x ESTRUTURA PRATYC 2.100.06.18.003 KIT FIXAÇÃO SOLO ACESSORIOS 02 LINHAS 08 PLACAS
- 2x ESTRUTURA PRATYC 3.100.06.17.039 KIT FIXAÇÃO SOLO 02 LINHAS P/08 PLACAS S/ ACESSORIOS
- 25x CABO SOLAR CC SOLAR REICON VERMELHO 4MM CERTFICADO NBR-16612 PARA 1,8kV
- 25x CABO SOLAR CC SOLAR REICON PRETO 4MM CERTFICADO NBR-16612 PARA 1,8kV
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
INVERSOR GROWAT MIN6000TL-X2 6KW 2MPPT MONOFÁSICO 220V AFCI
Principais Características:
98,40% de eficiência máxima
1,8x relação CC/CA
Display de toque OLED
Até 16A de corrente de entrada
Proteção contra arco (AFCI)
Entrada CC:
Máx potência FV recomendada: 10800W
Máxima tensão de entrada: 550V
Tensão de inicialização: 50V
Tensão nominal de entrada: 360V
Intervalo de tensão MPPT: 50-550V
N° de entradas MPPT independentes: 2
Nº de Strings FV por MPPT: 1
Máxima corrente de entrada: 16A
Máxima corrente CC de Curto-Circuito: 24A
Tipo de conexão CC: MC4 (máx. 6 mm²)
Saída CA:
Potência ativa de saída nominal @40°C: 6000W
Máxima potência aparente de saída @40°C: 6000VA
Máxima corrente de saída CA: 27.2A
Tensão CA nominal: 220V
Intervalo de tensão CA: 160V-300V
Frequência nominal e faixa de frequência da rede: 60Hz/55Hz a 65Hz
Distorção harmônica total (THD): < 3% (à potência nominal)
Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado
Fases de alimentação/conexão: 1/1
Tipo de conexão CA: Conector
Eficiência máxima e Europeia: 98,4%/97,5%
Proteções:
Proteção de polaridade reversa CC: Sim
Chave seccionadora CC: Sim
Proteção contra surtor CC: Tipo II
Proteção contra surtos CA: Tipo III
Detecção de resistência de isolamento: Sim
Proteção contra curto-circuito CA: Sim
Monitoramento de rede: Sim
Proteção anti-ilhamento: Sim
Monitoramento de corrente residual: Sim
Proteção contra arco (AFCI): Sim
Comunicação:
Wi-Fi
Dados Gerais:
Método de instalação: suporte de instalação em parede
Topologia: sem transformador
Grau de proteção: IP66
Intervalo da temperatura ambiente operacional: -30 a 60*C
Faixa de umidade relativa permitida (sem condensação): 0 - 100%
Método de resfriamento: natural / passivo
Máxima altitude de operação: 4.000m
Visor: Digital de LED
Conformidades:
CE, CEI 0-21, VDE-AR-N 4105, VDE 0126-1-1, VFR 2019, EN 50549-1, IEC 62116, IEC 61727, G99, C10/C11, UNE 217001, UNE 206007, PO12.2, IEEE1547, UL1741
Dados Físicos:
Dimensões (LxAxP): 375x350x158mm
Peso: 10.8kg
Registro INMETRO: 004048/2024
SKYMAX 620W N-TOPCon Bifacial / Alta Eficiência e Robustez
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
Estrutura Solo para 8 Módulos Solares em duas linhas da Pratyc
A Estrutura Solo para 8 Módulos Solares da Pratyc é projetada para garantir alta resistência, durabilidade e estabilidade em sistemas fotovoltaicos instalados no solo. Composta por materiais de qualidade como aço galvanizado Magnélis e alumínio, esta solução é ideal para aplicações em usinas solares, projetos comerciais, rurais e sistemas off-grid.
Design modular
O design modular com tesoura de 3,90 m e fixação robusta permite fácil montagem e excelente desempenho estrutural, mesmo em regiões com condições climáticas severas. A estrutura é ajustável para diferentes ângulos de inclinação, garantindo máxima captação solar durante todo o ano.
Diferenciais e benefícios:
Suporta até 8 módulos fotovoltaicos (2 linhas)
Produzida em Civil 300, ZAR e alumínio de alta resistência
Compatível com módulos de diversas marcas e potências
Kit completo com grampos, terças, estacas, mãos francesas e acessórios de fixação
Estrutura projetada para fácil transporte e montagem
Resistência à corrosão e longa vida útil
Ajuste de inclinação para diferentes latitudes e otimização de geração
Aplicações recomendadas:
Usinas solares de pequeno e médio porte
Projetos comerciais e industriais
Instalações rurais e sistemas isolados
Conteúdo do kit:
2 Estacas 2200mm - Civil 300 ou ZAR
2 Tesouras 3900mm - Civil 300 ou ZAR
4 Terças 4800mm - Civil 300 ou ZAR
2 Mãos francesas frontais + 2 traseiras - Magnélis
1 Contravento 3086mm - ZAR
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
#ATENCAO# Para solução completa de solo adicionar o kit de fixação cod:168707
Estrutura Solo para 8 Módulos Solares em duas linhas da Pratyc
A Estrutura Solo para 8 Módulos Solares da Pratyc é projetada para garantir alta resistência, durabilidade e estabilidade em sistemas fotovoltaicos instalados no solo. Composta por materiais de qualidade como aço galvanizado Magnélis e alumínio, esta solução é ideal para aplicações em usinas solares, projetos comerciais, rurais e sistemas off-grid.
Design modular
O design modular com tesoura de 3,90 m e fixação robusta permite fácil montagem e excelente desempenho estrutural, mesmo em regiões com condições climáticas severas. A estrutura é ajustável para diferentes ângulos de inclinação, garantindo máxima captação solar durante todo o ano.
Diferenciais e benefícios:
Suporta até 8 módulos fotovoltaicos (2 linhas)
Produzida em Civil 300, ZAR e alumínio de alta resistência
Compatível com módulos de diversas marcas e potências
Kit completo com grampos, terças, estacas, mãos francesas e acessórios de fixação
Estrutura projetada para fácil transporte e montagem
Resistência à corrosão e longa vida útil
Ajuste de inclinação para diferentes latitudes e otimização de geração
Aplicações recomendadas:
Usinas solares de pequeno e médio porte
Projetos comerciais e industriais
Instalações rurais e sistemas isolados
Conteúdo do kit:
Kit com 8 suportes L, 4 emendas, 8 grampos finais, 12 grampos intermediários, parafusos e porcas inox
Componentes de fixação EPDM para vedação e proteção
#ATENCAO# Para solução completa de solo adicionar o kit de LONGARINAS cod:130796 #ATENCAO#
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 4 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x4 mm²)
Diâmetro nominal do condutor: 2,37 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 5,7 mm.
Peso nominal: 58 kg/km.
Resistência elétrica CC a 20 ºC: 5,09 O/km.
Queda de tensão CC (120 ºC): 14,8 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 41 A
30 ºC 35 A
40 ºC 28 A
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
NBR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaicos
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR — Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 4 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x4 mm²)
Diâmetro nominal do condutor: 2,37 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 5,7 mm.
Peso nominal: 58 kg/km.
Resistência elétrica CC a 20 ºC: 5,09 O/km.
Queda de tensão CC (120 ºC): 14,8 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 41 A
30 ºC 35 A
40 ºC 28 A
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
NBR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaicos
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
