Gerador Solar até 1.116 kWh/mês On Grid Growatt Telhado Fibro Parafuso Madeira

Gerador de Energia Solar On Grid

A CineshopSolar/Sollares consolida sua história no mercado fotovoltaico desde 2012, atuando como revenda reconhecida em todo o território nacional. Pioneira em Microinversor Solar no Brasil. Oferecemos um portfólio completo de geradores solares de alta performance, compostos exclusivamente por equipamentos de marcas consagradas globalmente. Como revendedores oficiais, garantimos sistemas rigorosamente dimensionados segundo as diretrizes de cada fabricante, assegurando máxima eficiência, segurança na instalação e a maior vida útil para o seu investimento em energia limpa.

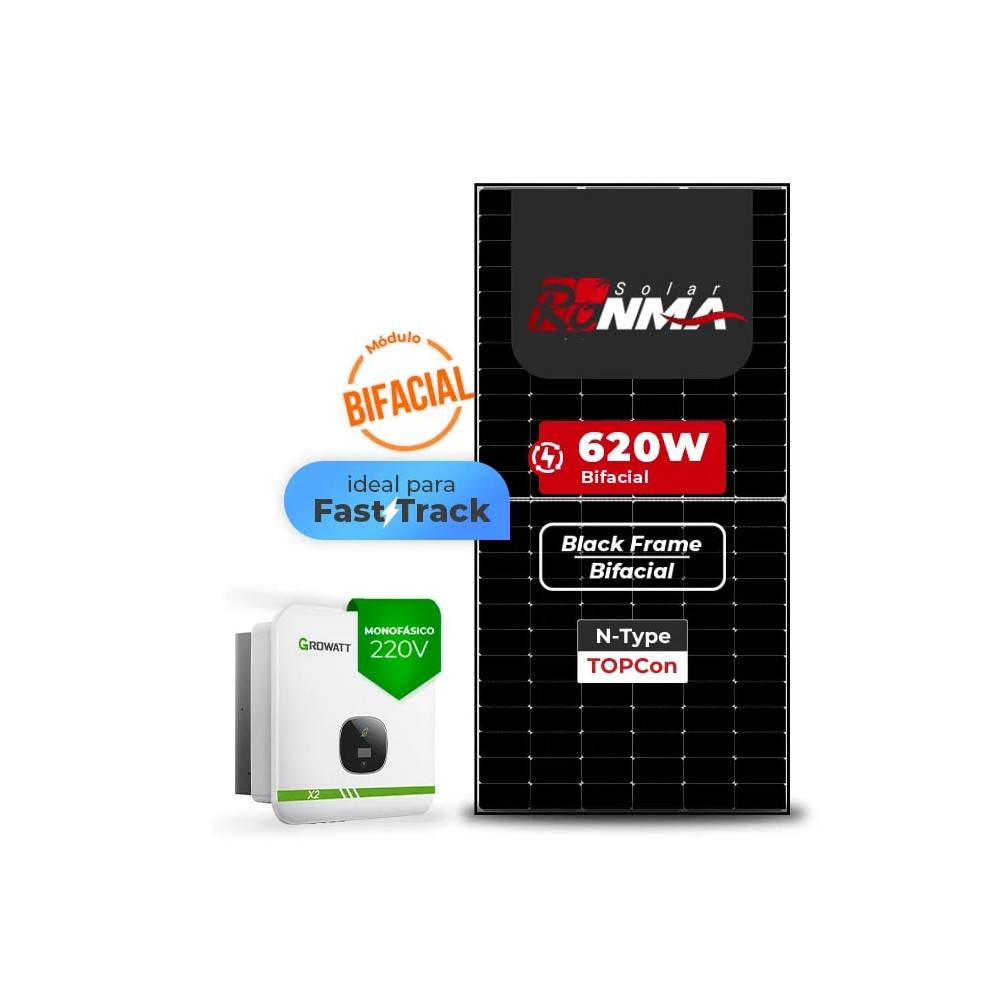

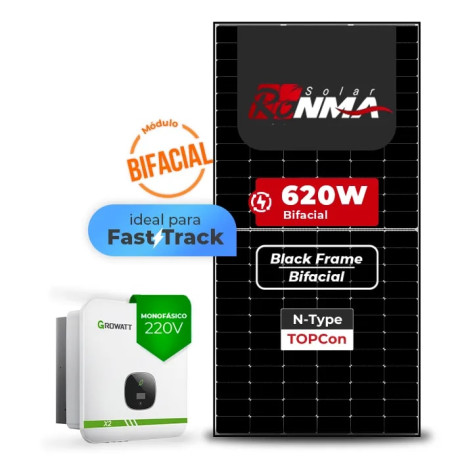

Esse Sistema Gerador Fotovoltaico com potência de 7,440 KWp,é composto por:

Componentes do Kit

• 1x INVERSOR SOLAR GROWATT ON GRID MIN7500TL-X2 7,5KW 2MPPT FAST TRACK MONO 220V AFCI
• 12x PAINEL SOLAR RONMA SOLAR RM-620W-132TB BLACK FRAME BIFACIAL 620W HALF CELL
• 3x ESTRUTURA PRATYC 2.200.03.18.046 KIT T.FIBRO MADEIRA INOX 250MM 04PLACAS S/PERFIL
• 3x ESTRUTURA PRATYC 2.200.01.13.080 KIT 04 PERFIL TRILHO 2.4MTS PARA 04 PLACAS
• 50x CABO SOLAR CC SOLAR REICON PRETO 4MM CERTFICADO NBR-16612 PARA 1,8kV
• 50x CABO SOLAR CC SOLAR REICON VERMELHO 4MM CERTFICADO NBR-16612 PARA 1,8kV
• 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA

INVERSOR GROWAT MIN7500TL-X2 7,5KW FAST TRACK 2MPPT MONOFÁSICO 220V AFCI

Principais Características:

98,10% de eficiência máxima

1,8x relação CC/CA

DPS Tipo II no lado CC

Display de toque OLED

Até 18A de corrente de entrada

Proteção contra arco (AFCI)

Entrada CC:

Máx potência FV recomendada: 13500W

Máxima tensão de entrada: 600V

Tensão de inicialização: 80V

Tensão nominal de entrada: 360V

Intervalo de tensão MPPT: 60-550V

N° de entradas MPPT independentes: 2

Nº de Strings FV por MPPT: 1

Máxima corrente de entrada: 18A

Máxima corrente CC de Curto-Circuito: 24A

Tipo de conexão CC: MC4 (máx. 6 mm²)

Saída CA:

Potência ativa de saída nominal @40°C: 7500W

Máxima potência aparente de saída @40°C: 7500VA

Máxima corrente de saída CA: 35.9A

Tensão CA nominal: 220V

Intervalo de tensão CA: 160V-300V

Frequência nominal e faixa de frequência da rede: 60Hz/55Hz a 65Hz

Distorção harmônica total (THD): < 3% (à potência nominal)

Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado

Fases de alimentação/conexão: 1/1

Tipo de conexão CA: Prensa cabo + Conector

Eficiência máxima e Europeia: 98,1%/97,5%

Proteções:

Proteção de polaridade reversa CC: Sim

Chave seccionadora CC: Sim

Proteção contra surtos CC: Tipo II

Detecção de resistência de isolamento: Sim

Proteção contra curto-circuito CA: Sim

Monitoramento de rede: Sim

Monitoramento de falha terra; Sim

Proteção anti-ilhamento: Sim

Monitoramento de corrente residual: Sim

Proteção contra arco (AFCI): Sim

Comunicação:

Wi-Fi

Dados Gerais:

Método de instalação: suporte de instalação em parede

Topologia: sem transformador

Grau de proteção: IP66

Intervalo da temperatura ambiente operacional: -30 a 60*C

Faixa de umidade relativa permitida (sem condensação): 0 - 100%

Método de resfriamento: natural / passivo

Máxima altitude de operação: 4.000m

Visor: Digital de LED

Conformidades:

IEEE1547, UL1741, Inmetro, G99, EN50549-1, UNE217001, UNE206007, PO12.2

Dados Físicos:

Dimensões (LxAxP): 425x387x180mm

Peso: 18.2kg

Registro INMETRO: 018116/2024

SKYMAX 620W N-TOPCon Bifacial / Alta Eficiência e Robustez

O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).

Diferenciais do Produto

Alta eficiência de geração (até 23%)

Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)

Tecnologia bifacial (ganhos com refletância no solo)

Resistência PID e performance superior em baixa irradiância

Solda a laser na caixa de junção (maior durabilidade)

Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras

Especificações Técnicas (STC - Condições Padrão de Teste)

Potência Nominal (Pmax): 620W

Tensão em Circuito Aberto (Voc): 49,60V

Corrente de Curto-Circuito (Isc): 15,91A

Tensão em Ponto de Máxima Potência (Vmp): 41,40V

Corrente em Ponto de Máxima Potência (Imp): 14,99A

Eficiência do Módulo: 23,00%

Tensão Máxima do Sistema: 1500V DC

Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%

Registro INMETRO: 018966/2024

Estrutura para Telha Fibromadeira para 4 Módulos Solares da Pratyc

A Estrutura Fibromadeira Pratyc com perfil de 2,75 m é projetada para fixação segura e eficiente de até 4 módulos fotovoltaicos em telhas de fibrocimento com estrutura de madeira. Produzida em alumínio 6063-T5 e aço inox 304, garante alta resistência mecânica, durabilidade e proteção contra corrosão, mesmo em ambientes com intensa exposição ao sol e umidade.

Compatibilidade

Compatível com perfis H, C ou híbrido, permite fixação lateral ou por baixo, adaptando-se a diferentes configurações de instalação. Inclui hastes fibromadeira com borracha de vedação, assegurando estanqueidade e proteção contra infiltrações, além de kit completo de grampos e emendas para montagem prática.

Diferenciais e Benefícios:

Estrutura leve, resistente e de fácil montagem

Compatibilidade com até 4 módulos solares (on-grid ou off-grid)

Três opções de perfil para diferentes tipos de fixação

Borracha de vedação para máxima estanqueidade

Alta durabilidade com alumínio e inox de qualidade superior

Inclui fixadores extras para microinversor

Aplicações:

Projetos fotovoltaicos residenciais, comerciais e industriais em telhados de fibrocimento com estrutura de madeira, onde a segurança, durabilidade e desempenho são essenciais.

Conteúdo do Kit:

8 Hastes fibromadeira – Inox 304

4 Grampos finais + 6 grampos intermediários completos + 2 extras – Alumínio 6063-T5

4 Emendas completas – Alumínio 6063-T5

Borrachas de vedação para telhado

Parafusos T M8x25 e porcas flangeadas – Inox 304

Componentes para fixação de microinversor

#ATENCAO#Não acompanha o kit de perfil#ATENCAO#

Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5

Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.

Modelos disponíveis: H, C ou Híbrido

Comprimento: 2,40 m

Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)

Características: leve, anticorrosivo, fácil de manusear e instalar

Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon

Fundação: 2016.

Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.

Fábricas: Manaus/AM e Sorocaba/SP.

Capacidade: maior produção de cabos solares da América Latina.

Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.

Cabos REISOLAR - Qualidades Técnicas

Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.

Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.

Segurança: antichama + baixa emissão de fumaça.

Resistência: à radiação UV, intempéries e variações de temperatura.

Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.

Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações

NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.

EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 4 mm² - Descrição Técnica

Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.

Isolação: XLPO termofixo, livre de halogênios.

Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.

Tensão nominal:

0,6/1 kV em corrente alternada (CA).

Até 1,8 kV em corrente contínua (CC).

Temperatura de operação:

Permanente: -40 ºC a +90 ºC.

Sobrecarga: até 120 ºC (20.000 h).

Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x4 mm²)

Diâmetro nominal do condutor: 2,37 mm.

Espessura nominal da isolação: 0,7 mm.

Espessura nominal da cobertura: 0,8 mm.

Diâmetro nominal final: 5,7 mm.

Peso nominal: 58 kg/km.

Resistência elétrica CC a 20 ºC: 5,09 O/km.

Queda de tensão CC (120 ºC): 14,8 V/A·km.

Capacidade de condução de corrente (A):

20 ºC 41 A

30 ºC 35 A

40 ºC 28 A

Normas Aplicáveis

NBR NM-280 - Condutores de cabos isolados.

NBR 16690 - Instalações elétricas de arranjos fotovoltaicos.

NBR 16612 - Cabos de potência para sistemas fotovoltaicos.

NBR 5410 - Instalações elétricas de baixa tensão.

IEC 60228 - Condutores de cabos isolados.

EN 50618 - Cabos elétricos para sistemas fotovoltaicos

Cabo Solar REISOLAR Reicon

Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV

Sobre a Reicon

Fundação: 2016.

Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.

Fábricas: Manaus/AM e Sorocaba/SP.

Capacidade: maior produção de cabos solares da América Latina.

Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.

Cabos REISOLAR — Qualidades Técnicas

Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.

Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.

Segurança: antichama + baixa emissão de fumaça.

Resistência: à radiação UV, intempéries e variações de temperatura.

Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.

Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.

Certificações

NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.

EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.

Cabo Solar REISOLAR 4 mm² – Descrição Técnica

Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.

Isolação: XLPO termofixo, livre de halogênios.

Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.

Tensão nominal:

0,6/1 kV em corrente alternada (CA).

Até 1,8 kV em corrente contínua (CC).

Temperatura de operação:

Permanente: -40 ºC a +90 ºC.

Sobrecarga: até 120 ºC (20.000 h).

Curto-circuito: até 250 ºC (5 s).

Dimensionais e Elétricos (1x4 mm²)

Diâmetro nominal do condutor: 2,37 mm.

Espessura nominal da isolação: 0,7 mm.

Espessura nominal da cobertura: 0,8 mm.

Diâmetro nominal final: 5,7 mm.

Peso nominal: 58 kg/km.

Resistência elétrica CC a 20 ºC: 5,09 O/km.

Queda de tensão CC (120 ºC): 14,8 V/A·km.

Capacidade de condução de corrente (A):

20 ºC 41 A

30 ºC 35 A

40 ºC 28 A

Normas Aplicáveis

NBR NM-280 – Condutores de cabos isolados.

NBR 16690 – Instalações elétricas de arranjos fotovoltaicos.

NBR 16612 – Cabos de potência para sistemas fotovoltaicos.

NBR 5410 – Instalações elétricas de baixa tensão.

IEC 60228 – Condutores de cabos isolados.

EN 50618 – Cabos elétricos para sistemas fotovoltaicos

Acoplador macho e femea SC4-P para conexão cabo-painel

Principais Características:

Fácil conexão entre painéis

Melhor durabilidade a exposição climática

Montagem direta em Painéis e Stringbox

Compatível com MC4 - Acoplador macho e fêmea
