Os Geradores de Energia Solar Off Grid Interativo são sistemas que integram tecnologia avançada e inovação em armazenamento de energia solar, proporcionando independência energética para ambientes remotos ou instáveis, onde a confiabilidade da rede é um fator crítico. Essas soluções, foram cuidadosamente dimensionadas para atender às demandas de carga e oferecer a autonomia necessária de acordo com a potência de cada gerador. Cada gerador e composto por inversores off grid interativos de alta performance e baterias de Lítio de última geração. Esses sistemas são ideais para solucionar problemas com restrições de acesso à rede elétrica, quedas de energia frequentes e para garantir o fornecimento contínuo de energia a cargas essenciais.
Cenários de Aplicação:
- • Reserva energética de emergências: garanta o fornecimento de energia para cargas essenciais durante apagões ou falhas no sistema elétrico.
- • Otimização do autoconsumo: armazene o excedente de energia solar gerada durante o dia para utilização em períodos noturnos.
- • Soluções para áreas remotas: forneça energia em locais isolados, onde as redes de concessionárias não chegam, mantendo operações autônomas.

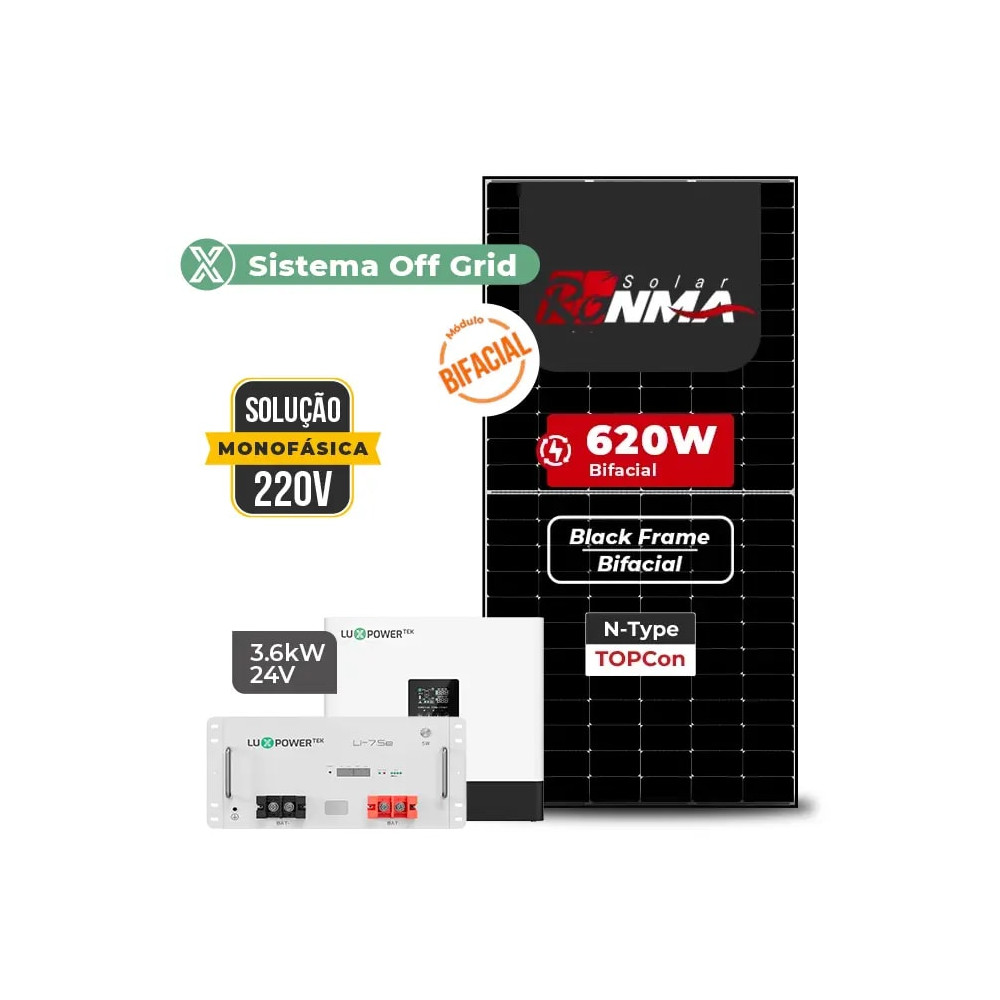

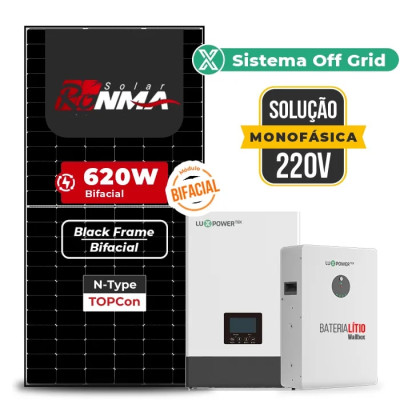

Esse Gerador Off Grid Interativo com potência de 4,960 KWp, é composto por:
Componentes do Kit
- 8x PAINEL SOLAR RONMA SOLAR RM-620W-132TB BLACK FRAME BIFACIAL 620W HALF CELL
- 2x ESTRUTURA PRATYC 2.200.03.18.047 KIT TELHA FIBRO METAL INOX 250MM P/ 04 PLACAS S/PERFIL
- 2x ESTRUTURA PRATYC 2.200.01.13.080 KIT 04 PERFIL TRILHO 2.4MTS PARA 04 PLACAS
- 25x CABO SOLAR CC SOLAR REICON PRETO 4MM CERTFICADO NBR-16612 PARA 1,8kV
- 25x CABO SOLAR CC SOLAR REICON VERMELHO 4MM CERTFICADO NBR-16612 PARA 1,8kV
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 1x INVERSOR SOLAR LUXPOWER OFF GRID GETA 3.6KW 1MPPT MONOFASICO 220V BATERIA 24V
- 1x BATERIA BACKUP LITIO LUXPOWER LI-7.5E 7,5KWH 25,6V 300Ah 6000 CICLOS
Abaixo uma sugestão de aplicação que esse sistema pode atender:
Importante:
A tabela de especificações disponibilizada é uma referência de carga e autonomia sugerida. Ela serve como um guia para facilitar o entendimento da capacidade do sistema, mas recomendamos a validação exata das demandas de potência e horas de uso para garantir o melhor dimensionamento do projeto.
SKYMAX 620W N-TOPCon Bifacial / Alta Eficiência e Robustez
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
Estrutura Fibrometálica para 4 Módulos Solares Pratyc Inox
A Estrutura Fibrometálica Pratyc Inox com perfil de 2,75 m é desenvolvida para fixação segura e durável de até 4 módulos fotovoltaicos em telhas de fibrocimento com estrutura metálica. Produzida em aço inox 304 e alumínio 6063-T5, oferece máxima resistência à corrosão, longa vida útil e desempenho superior, mesmo em ambientes de alta salinidade ou umidade.
Hastes de 250MM
Com hastes Inox M10 x 250 mm e opção de perfis H, C ou híbrido, adapta-se a diferentes formas de fixação (lateral ou por baixo) e garante montagem prática e vedação eficiente com borracha EPDM para proteção contra infiltrações.
Diferenciais e Benefícios:
Estrutura e fixadores em Inox 304 para máxima durabilidade
Resistência superior à corrosão, ideal para regiões litorâneas e industriais
Compatível com até 4 módulos solares (on-grid ou off-grid)
Perfis versáteis: H, C ou híbrido para diferentes configurações
Kit completo com grampos, emendas e acessórios de fixação
Montagem simplificada e segura conforme normas NR-35
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais em telhados de fibrocimento com estrutura metálica, onde a longevidade e resistência contra corrosão são essenciais.
Conteúdo do Kit:
8 Hastes fibrometálicas Inox M10 x 250 mm
4 Grampos finais + 6 grampos intermediários completos + 2 extras – Alumínio 6063-T5
4 Emendas completas – Alumínio 6063-T5
Borrachas de vedação
Parafusos T M8x25 e porcas flangeadas M8 – Inox 304
Componentes extras para fixação de microinversor
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 4 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x4 mm²)
Diâmetro nominal do condutor: 2,37 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 5,7 mm.
Peso nominal: 58 kg/km.
Resistência elétrica CC a 20 ºC: 5,09 O/km.
Queda de tensão CC (120 ºC): 14,8 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 41 A
30 ºC 35 A
40 ºC 28 A
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
NBR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaicos
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR — Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 4 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x4 mm²)
Diâmetro nominal do condutor: 2,37 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 5,7 mm.
Peso nominal: 58 kg/km.
Resistência elétrica CC a 20 ºC: 5,09 O/km.
Queda de tensão CC (120 ºC): 14,8 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 41 A
30 ºC 35 A
40 ºC 28 A
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
NBR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaicos
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
GETA 3.6K – Mais potência e versatilidade para aplicações residenciais e comerciais leves
O GETA é um inversor off-grid monofásico desenvolvido para aplicações que exigem maior capacidade de carga e flexibilidade. Ideal para residências completas ou pequenos comércios, oferece desempenho robusto, gerenciamento inteligente e excelente eficiência energética.
Diferenciais do Produto
Potência nominal de até 3600W
Tensão máxima de entrada PV de 500V
Saídas duplas para gerenciamento inteligente de cargas
Ativação da bateria via PV e rede elétrica
Monitoramento remoto em tempo real
Modos de operação flexíveis para diferentes aplicações
Função EQ para otimização e durabilidade da bateria
Compatível com baterias 12V e 24V
Proteções e Segurança
Proteção contra sobrecorrente e sobretensão
Proteção contra curto-circuito CA
Proteção contra surtos CC e CA (Tipo III)
Proteção contra sobrecarga
Baixa distorção harmônica (<3%)
Forma de onda senoidal pura
Parâmetros Técnicos
Potência nominal de saída: 3600W
Tensão da bateria: 12V / 24V
Potência máxima do arranjo FV: até 4000W
Tensão máxima de entrada PV: 500V
Faixa de tensão MPPT: 100 ~ 500V
Corrente máxima de entrada PV: 17A
Número de MPPT: 1
Corrente de carga máxima (PV+CA): até 100A
Tensão nominal de saída: 220/230V
Frequência: 50/60Hz
Tempo de comutação (UPS): 10ms / 20ms
Eficiência MPPT: 99%
Grau de proteção: IP21
Comunicação: WiFi
Dimensões: 307 × 418 × 111 mm
Peso: ~7 kg
Número de registro no INMETRO: 006198/2026
Bateria LuxPower Li-7.5e 7,5kWh 24V
A LuxPower Li-7.5e é uma bateria de lítio de baixa tensão, desenvolvida para sistemas de armazenamento de energia solar com alta eficiência, segurança e integração inteligente. Com 7,5kWh de energia nominal, 25,6V de tensão e células LiFePO4 (LFP), é uma solução robusta para aplicações residenciais e comerciais que precisam de autonomia, backup de energia e melhor aproveitamento da geração solar.
Diferenciais do Produto
Capacidade de 7,5kWh para sistemas de armazenamento solar
Tecnologia LiFePO4 (LFP), com maior segurança e vida útil
BMS inteligente com diagnóstico e proteção em tempo real
Integração com inversores LuxPower para monitoramento e gerenciamento do sistema
Atualização remota de firmware com backup do firmware original
Proteções elétricas completas contra sobrecarga, sobredescarga, curto-circuito, corrente, tensão e temperatura
Expansível em paralelo, ideal para projetos que exigem maior autonomia
Certificações CE e UN38.3
Especificações Técnicas
Modelo: Li-7.5e
Tipo de bateria: Lítio LiFePO4 / LFP
Energia nominal: 7,5kWh
Capacidade nominal: 300Ah
Tensão nominal: 25,6V
Corrente recomendada de carga/descarga: 140A
Corrente máxima contínua: 140A
Corrente de pico 1: 150A por 15s
Corrente de pico 2: 180A por 500ms
Taxa de carga/descarga: 0,5C
DOD: 90%
Dimensões: 452 × 225 × 463 mm
Peso: 55,67 kg
Comunicação: CAN / RS485
Grau de proteção: IP20
Umidade de operação: 5% a 85% RH, sem condensação
Temperatura de trabalho: -20°C a +55°C
Temperatura de armazenamento: -10°C a +35°C
Ciclos de descarga: 6.000 ciclos
Certificações: CE; UN38.3
Proteções: sobrecarga, sobredescarga, sobrecorrente, sobretensão, temperatura, curto-circuito, conexão reversa, balanceamento de carga e baixo SOC
Número de registro no INMETRO: 006163/2026
