As soluções para armazenamento de energia solar, são compostas por Inversores Off Grid Interativos e Baterias de Lítio da Marca Global Must Energy, que oferecem uma combinação de alta tecnologia, segurança e desempenho. Essas soluções, foram cuidadosamente dimensionadas de acordo com as especificações de cada equipamento, assegurando o funcionamento ideal do gerador para atender as demandas de carga e autonomia suportadas pelo sistema.
Alguns cenários de uso:
- - Reserva energética para emergências: garanta o fornecimento de energia para cargas essenciais em casos de apagões.
- - Otimização do autoconsumo: armazene na bateria o excedente de energia gerada durante o dia pelo sistema para ser utilizada durante a noite.
- - Solução para locais isolados e remotos: forneça energia para cargas diversas onde as redes das concessionárias não chegam.
Esse Sistema Gerador Fotovoltaico com potência de 7,440 KWp, é composto por:
Componentes do Kit
Abaixo uma sugestão de aplicação que esse sistema pode atender:
IMPORTANTE!
- - Os equipamentos elétricos e as referências de quantidade, potência, utilização e consumo, descritos na tabela acima foram escolhidos, apenas, para exemplificar a autonomia que esse sistema de armazenamento suportaria para alimentar essas cargas de forma totalmente isolada da rede elétrica ou na falta de energia se tratando de cargas já conectados as redes das concessionárias. Portanto, antes de adquirir essa solução é altamente recomendado, para um dimensionamento correto, a validação precisa das cargas, potências e horas de uso para atender a autonomia desejada pelo projeto
- - Não é recomendada a utilização de sistemas de armazenamento Off Grid para alimentar chuveiros elétricos, ar condicionados de alta potência de refrigeração e outros equipamentos/motores que consomem grande quantidade de energia.
SKYMAX 620W N-TOPCon Bifacial / Alta Eficiência e Robustez
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
Estrutura para Telha Colonial 4 Módulos Solares da Pratyc (Inox 304)
A Estrutura Colonial Pratyc Inox 304 foi projetada para fixação segura e durável de até 4 módulos fotovoltaicos em telhados coloniais. Produzida com componentes em aço inox 304 e alumínio 6005-T5, oferece máxima resistência à corrosão e longa vida útil, sendo a escolha ideal para projetos em regiões litorâneas ou com alta umidade.
Compatibilidade
Compatível com perfis H ou híbrido (2,75 m), pode ser instalada de três formas diferentes, adaptando-se a vigas, ripões ou estruturas específicas, com montagem por baixo para maior segurança. O kit completo inclui grampos finais e intermediários, emendas e parafusos inox, garantindo uma instalação prática, estável e protegida contra infiltrações.
Diferenciais e Benefícios:
Hastes, fixadores e parafusos em Inox 304 para máxima durabilidade
Resistência superior contra corrosão, ideal para ambientes agressivos
Suporte compatível com até 4 módulos solares (on-grid ou off-grid)
Três formas de instalação para maior versatilidade
Perfis H ou híbrido para diferentes configurações
Kit completo com todos os acessórios de montagem
Montagem rápida e segura conforme normas NR-35
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais com telhados coloniais, exigindo alta resistência mecânica e proteção contra corrosão.
Conteúdo do Kit:
08 Suportes ganchos – Alumínio
4 Grampos finais – Alumínio
6 Grampos intermediários + 2 extras – Alumínio
4 Emendas completas – Alumínio
16 Parafusos franceses M8x20 – Inox 304
34 Porcas flangeadas M8 – Inox 304
16 Parafusos brocantes 5,5 x 1" 1/2 – Inox 304
28 Parafusos T M8x25 – Inox 304
Anéis de apoio para grampos – Borracha
Porcas auto travantes M8 – Inox 304
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Qualidade PROAUTO Electric
Líder em soluções elétricas com foco em inovação e custo-benefício, todos os componentes certificados e testados rigorosamente. Custo-benefício extremo sem abrir mão da qualidade. 2 entradas convergindo para 1 saída protegida - a solução inteligente para seu sistema fotovoltaico.
Diferenciais
Fabricado com alto padrão de qualidade;
Todos os componentes possuem certificados;
Atende 1 MPPT (3 entradas e 1 saída);
Proteção das caixas:
UV (conforme norma IEC 60529);
IP65;
Descrição técnica
Quantidade de entrada: 03
Quantidade de saídas: 01
Quantidade de MPPT: 01
Tensão nominal máxima: 1040Vdc
Corrente nominal máxima por arranjo: 20A
Modelo de seccionadora: ES150
Quantidade de seccionadora: 1 (dupla)
Tipo de conexão de entrada: Porta Fusível
Bitola máxima do cabo entrada e sáida: 6mm2
Tipo de comexão de sáida: Borne
DPS
Tensão máxima de funcionamento: 1040Vdc
Tensão máxima de rede: 1040Vdc
Tipo de proteção: Classe 2
Quantidade de DPS: 01
Corrente de descarga nominal: 20kA
Corrente de descarga: 45kA
Nivel de proteção: <3,5kV
Dimensões (AxLxP): 200x310x110mm

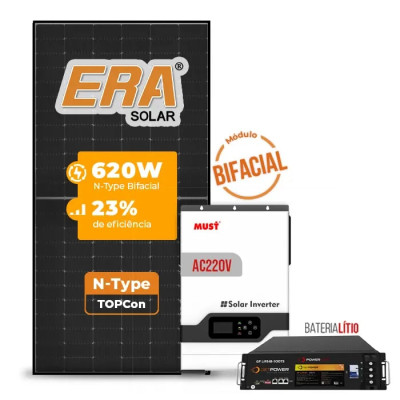

Off-Grid Interativo MUST
Um inversor solar Off-Grid Interativo é um equipamento que opera de forma independente da rede (Off-Grid) para fornecer energia, mas possui a capacidade de interagir com ela como referência para carregar baterias, sem injetar o excedente, otimizando o uso da energia solar e da bateria, ideal para locais remotos ou para ter autonomia total, integrando painéis, baterias e, por vezes, até a rede para carga, mas não para injeção de créditoE#
Modelo:PV29-5kW LHP
Características:
Saída de onda senoidal pura
Carregamento em 3 etapas
Proteção contra sobrecarga e curto-circuito
Configuração de voltagem/corrente de carregamento
O ponto de desligamento de baixa tensão da bateria pode ser definido como 40/42/44V/46V
Modo de economia de energia
Configuração de prioridade de utilidade/bateria
Configuração de faixa de voltagem ampla/estreita de entrada de utilidade
A tensão do inversor pode ser definida para 120V:110V/115V/120V
A frequência do inversor pode ser definida para 50/60 Hz
Interruptor de carga utilitaria on/off pode ser configurado
Carregador MPPT 80A
Seleção de ácido ou íon de lítio
Porta WiFi
Com função de comunicaçaõ de bateria de lítio BMS (porta CAN)
Duas saídas para carga
Saída do inversor
Tensão nominal do sistema de bateria: 48V
Potência nominal: 5KW
Classificação de surto: 15000VA
Capaz de dar partida em motor elétrico: 3CV
Forma de onda: Onda senoidal pura/igual à entrada (modo bypass)
Tensão nominal de saída RMS: 110V / 115V / 120VCA(±10% RMS)
Frequência de saída: 50Hz / 60Hz ±0,3Hz
Eficiência do inversor (pico): >88%
Eficiência do modo de linha: >95%
Fator de potência: 1,0
Tempo de transferência típico: 10 ms (máx.)
ENTRADA CA:
Tensão:110/120 VCA
Faixa de tensão selecionável: 75~135VAC (para computadores pessoais)
Alcance de frequência: 50 Hz / 60 Hz (detecção automática) 40 ~ 80 Hz
BATERIA
Tensão inicial mínima:(40V / 42V / 44V / 46V )+2V
Alarme de bateria fraca: (40V / 42V / 44V / 46V )+1V
Bateria fraca cortada:(40V / 42V / 44V / 46V )+1V
Alarme de alta tensão: (55,2V- 58V) +4V
Recuperação de alta tensão da bateria:(55,20V-58V)+2V
Modo de pesquisa de consumo Idie:Carga =50±20W(120V)
CARREGADOR
Voltagem de saída: 48Vcc
Proteção contra sobrecarga SD: 62,8Vcc
Corrente máxima de carga: 35A
BYPASS E PROTEÇÃO
Forma de onda de tensão de entrada: Onda senoidal (rede ou gerador)
Frequência de entrada nominal: 50Hz ou 60Hz
Proteção contra sobrecarga (carga SMPS): Disjuntor
Proteção contra curto-circuito de saída: Disjuntor
Disjuntor de entrada CA: 5K/63A
CARREGADOR SOLAR
Potência máxima do conjunto fotovoltaico: 5000 W
Corrente máxima de carga fotovoltaica:80A±4A
Voltagem de corrente contínua: Trabalho automático 48V
Faixa MPPT @ Tensão Operacional: 60~230Vcc a 48V
Tensão máxima de circuito aberto do conjunto fotovoltaico : 245Vcc
Consumo de energia em espera <2W
CARACTERISTICAS MECANICAS
Fixação: Montagem em parede
Dimensões (L*A*P): 531*305*202mm
Dimensões de Embalagem (L*A*P): 668*255*376mm
Faixa de temperatura de operação: 0 a 40 graus
Temperatura de armazenamento -15 a 60 graus
Ruído audível:60dB MÁX.
Mostrar LED+LCD
Peso bruto: 45kg
Peso liquido: 45kg
PRODUTO COM GRAU DE PROTEÇÃO IP20 (protegido contra objetos sólidos com diâmetro maior que 12mm). É necessário que a instalação seja feita em local abrigado e protegido contra fatores externos.
Garantia Padrão: 1 ano
Certificações:
CE-EMC + LVD (EN6100-6-3:2007, EN6100-6-1:2017+EN IEC62109-1, EN IEC62109-2:2011)
Registro INMETRO: 018228/2024
Por que escolher a Moura?
A força de uma marca que é sinônimo de confiança e alta performance.
Quando o assunto é armazenamento de energia, não existe espaço para incertezas — e é exatamente por isso que a Moura se tornou referência absoluta no mercado. Com décadas de história, presença nacional e tecnologia de ponta, a marca é reconhecida pela robustez, confiabilidade e excelência operacional, características que transformaram a Moura na escolha número um entre empresas e profissionais que exigem resultados reais.
Descrição Técnica – Bateria Moura 48MLS100
Tecnologia Lítio Ferro Fosfato (LiFePO4 – LFP)
Desenvolvida para sistemas fotovoltaicos, com foco em aplicações de ciclagem profunda.
Indicada para uso residencial e comercial.
Alta densidade energética com peso e volume reduzidos, facilitando logística e instalação (inclusive em locais remotos).
Desempenho
Tensão nominal: 48V
Capacidade: 100Ah
Energia útil: ~5 kWh
Ciclos de vida: > 6.000 ciclos @ 80% DOD (25°C)
Corrente nominal de carga e descarga: 0,2C
Corrente máxima de carga/descarga: 1C
BMS (Gerenciamento de Bateria)
BMS robusto garantindo equalização das células
Sistema antifurto: giroscópio + descarga de desligamento
Proteções contra:
Sobrecarga
Descarga excessiva
Sobrecorrente
Curto-circuito
Sobreaquecimento
Comunicação
Protocolos: Modbus, CAN
Telemetria completa:
Tensão ,Corrente e Temperatura
SOC (Estado de Carga)
SOH (Estado de Saúde)
Sistema de Monitoramento
Monitoramento individual de células
SOC / SOH
Capacidade da bateria
Número de ciclos
Status do sistema, proteção, falhas e alarmes
Registro INMETRO 000136/2024
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
Folhetos e Manuais
.png)
