Gerador de Energia Solar On Grid
A CineshopSolar/Sollares consolida sua história no mercado fotovoltaico desde 2012, atuando como revenda reconhecida em todo o território nacional. Pioneira em Microinversor Solar no Brasil. Oferecemos um portfólio completo de geradores solares de alta performance, compostos exclusivamente por equipamentos de marcas consagradas globalmente. Como revendedores oficiais, garantimos sistemas rigorosamente dimensionados segundo as diretrizes de cada fabricante, assegurando máxima eficiência, segurança na instalação e a maior vida útil para o seu investimento em energia limpa.

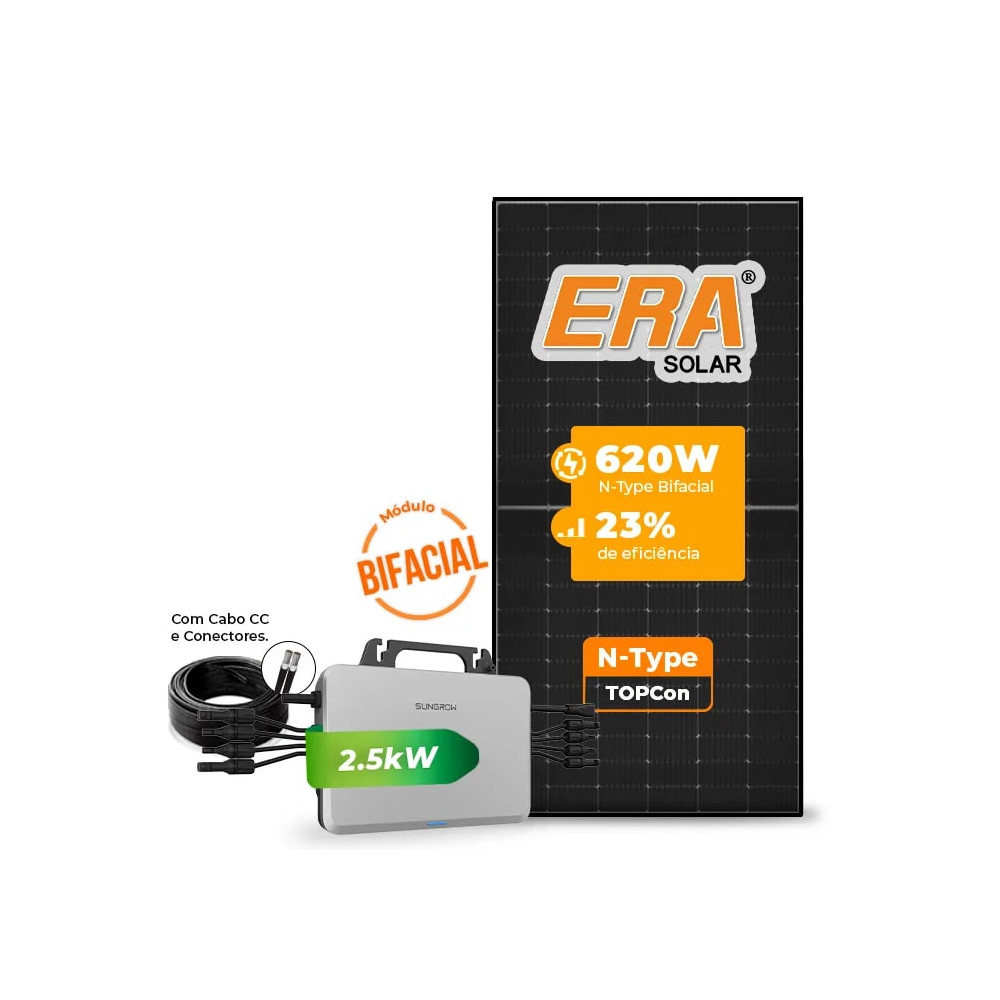

Esse Sistema Gerador Fotovoltaico com potência de 7,440 KWp,é composto por:
Componentes do Kit
- 3x MICROINVERSOR SUNGROW S2500S-L 2.5KW 4MPPT FAST TRACK MONO 220V WIFI
- 12x PAINEL SOLAR ERA SOLAR RC66HD-620 BLACK FRAME BIFACIAL 620W HALF CELL
- 3x ESTRUTURA PRATYC 3.200.01.17.103 KIT TELHA METALICA MINI TRILHO ALTO PARA 04 PLACAS
- 25x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 24x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA

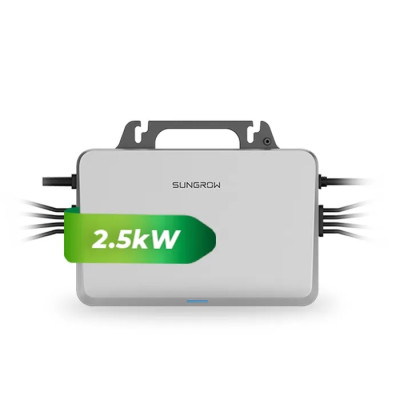

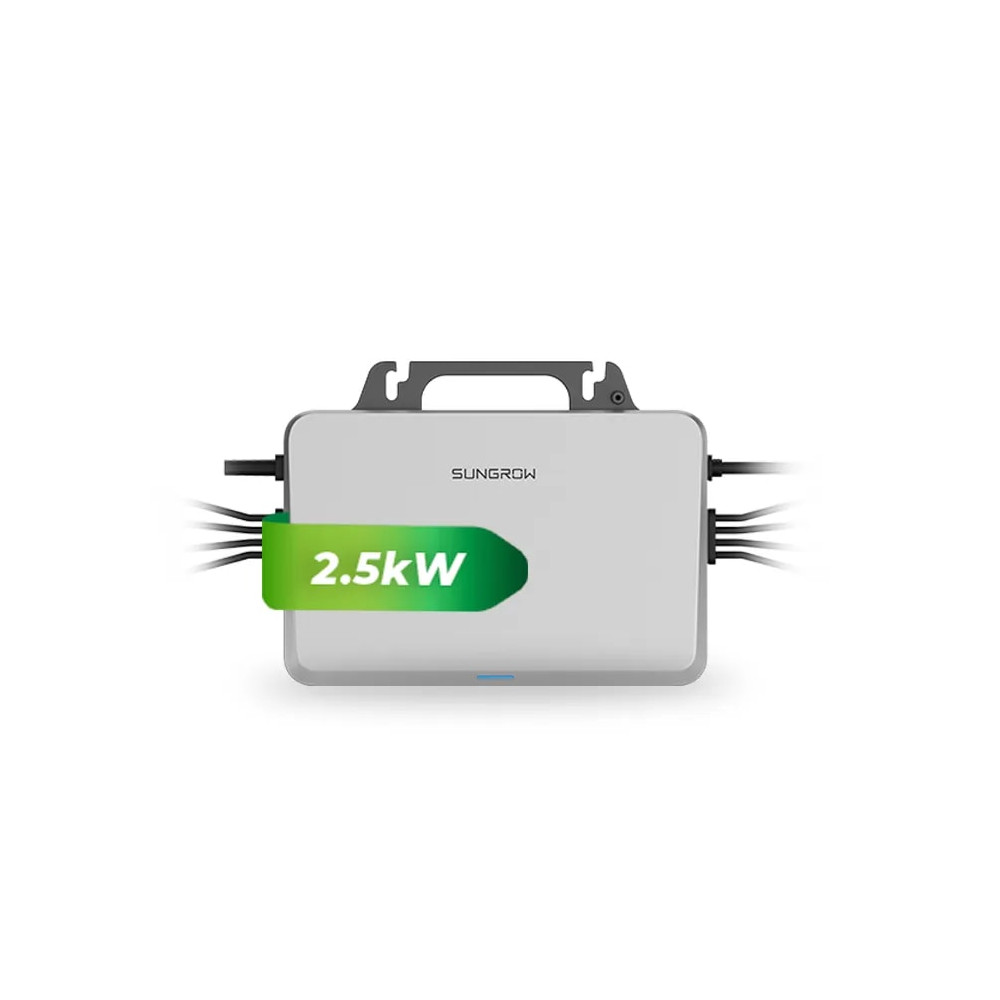

Microinversor Sungrow S2500S-L
O Sungrow S2500S-L é um microinversor monofásico de alta performance projetado para módulos de última geração. Com 4 MPPTs independentes e corrente de entrada de 18 A por trilho, ele atende perfeitamente aos painéis de alta potência do mercado atual, garantindo máxima eficiência, segurança e confiabilidade.
Entrada CC (Corrente Contínua)
Potência recomendada por módulo FV: 560 a 720 W
Tensão máxima de entrada: 60 V
Tensão mínima de entrada / inicialização: 16 / 22 V
Faixa MPPT: 16 a 60 V
MPPTs: 4 independentes
Corrente máxima de entrada FV: 18 A × 4
Corrente de curto-circuito (Isc): 23 A × 4
Saída CA (Corrente Alternada)
Tipo de rede: Monofásica
Potência nominal: 2.500 W
Potência aparente máxima: 2.500 VA
Corrente máxima de saída: 11,4 A
Corrente nominal de saída:
11,4 A @ 220 V
10,9 A @ 230 V
10,4 A @ 240 V
Tensão nominal: 220/230/240 V
Faixa de tensão da rede: 176 a 276 V
Frequência: 50/60 Hz
Faixa de frequência:
50 Hz: 45 a 55 Hz
60 Hz: 55 a 65 Hz
THD: < 5%
Fator de potência: > 0,99
Máximo por circuito: 3 unidades (consultar requisitos locais)
Eficiência: Eficiência máxima: 96,5 %
Funções de Proteção
Monitoramento de rede: Sim
Proteção contra corrente de fuga: Sim
Monitoramento de módulo FV: Sim
Função de desligamento rápido: Compatível com IEC 63027
Proteção contra surtos: Tipo II
Entrada CC em baixa tensão: evita riscos de arco elétrico
Dados Gerais
Dimensões (L x A x P): 346 × 227 × 46 mm
Peso: 5,5 kg
Instalação: Suporte / estrutura
Grau de proteção: IP67
Consumo noturno: < 50 mW
Temperatura operacional: –40 a 80 °C
Umidade: até 100%
Resfriamento: Natural (sem ventiladores)
Altitude máxima: 2.000 m
Exibição: LED
Comunicação: WLAN
Conexão CC: Compatível com MC4
Conexão CA: Plug-and-play
Normas atendidas:
IEC 62109-1/2
IEC 62116
IEC 61683
IEC 50530
IEC 61000-3-2 / 3-12
IEC 60529
RECOMENDAÇÃO
Caso a instalação seja feita com um cabo tronco de isolação XLPE e o circuito formado for o único dentro do conduíte, é possível instalar até 3 micro inverores no mesmo cabo tronco. Caso a isolação seja PVC e / ou estiver utilizando um conduíte compartilhado, a quantidade de micro inversores no cabo tronco fica limitada a 2.
Garantia de 10 anos
Painel Solar ERA Solar 620W – Alta Potência, Máxima Eficiência
O painel solar ERA-RC-66HC de 620W da ERA Solar é a escolha ideal para quem busca alta performance, durabilidade e eficiência energética. Com tecnologia N-Type Half-Cut e células MBB retangulares (182x210mm), o módulo entrega eficiência de até 23%, garantindo mais geração em menos espaço.
Integração arquitetônica
O frame preto: Integra melhor em telhados escuros, metálicos ou de fibrocimento
Possui um conjunto visual mais uniforme com as células
Reduz contrastes visuais, deixando o sistema mais “limpo” no telhado
Ideal para residências de alto padrão, comércios modernos e projetos corporativos.
Vantagens comerciais:
Material: PU (Poliuretano) + Fibra de Vidro.
Não conduz eletricidade (dispensa aterramento), mais leve, alta durabilidade e resistência.
Fibra de Vidro e Poliuretano, um material avançado que substitui o alumínio tradicional em painéis solares, oferecendo leveza, isolamento elétrico e maior resistência mecânica, sendo um sinônimo de painel com frame compósito.
Módulos solares com frame de Poliuretano (PU) ou compósito
Não precisam de aterramento do frame, pois o PU é um material isolante que impede a condução de eletricidade, eliminando a necessidade de cabos de equipotencialização e reduzindo custos e complexidade na instalação, ao contrário dos frames de alumínio que exigem aterramento. Essa inovação melhora a segurança e a eficiência do sistema fotovoltaico, reduzindo o risco de degradação por PID e facilitando a instalação em diversos ambiente
Quais certificações garantem a qualidade do produto?
O modelo ERA-RC-66HC possui certificações internacionais:
IEC61215 / IEC61215-2 / IEC61730 – Qualidade e segurança elétrica
IEC61701 – Resistência à névoa salina
ISO9001 / ISO14001 / ISO45001 – Gestão de qualidade, meio ambiente e segurança ocupacional
Destaques do Produto:
Potência máxima de 620W
Eficiência de conversão de até 23%
Desempenho superior mesmo em condições de baixa luminosidade
Tolerância positiva de 0 a +5W
Confiabilidade garantida:
15 anos de garantia de fabricação
30 anos de garantia linear de geração
Máximo de 1% de degradação no 1º ano
Apenas 0,4% de perda anual até o 30º ano
Certificações Internacionais:
IEC61215, IEC61730, IEC61701 (resistência à névoa salina), IEC62716 (ambientes com amônia)
ISO9001 (Qualidade), ISO14001 (Meio Ambiente) e ISO45001 (Saúde e Segurança Ocupaciona
Características Elétricas:
Eficiência do módulo: 23.00%
Tipo da célula: Half-Cell N-Type Mono 182mm
Potência máxima do módulo (Pmax): 620W
Tensão em Circuito Aberto (Voc): 48,50V
Corrente de Curto-Circuito (Isc): 16,15A
Tensão máxima de potência (Vmp): 40,15V
Corrente de máxima potência (Imp): 15,45A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 25A
Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.30% / °C
Coeficiente de temperatura (Voc): -0.24% / °C
Coeficiente de temperatura (Isc): +0.043% / °C
Temperatura de operação: -40°C a +85°C
Características Estruturais:
Dimensão (AxLxP): 2384 x 1134 x 30mm
Peso por módulo: 32,50kg
N° de células: 132
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga Composito Black
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 30mm
Tipo do Conector: MC4 (compatível)
Configurações da Embalagem:
Qtde de módulo por pallet: 37 und
Paletes/Container 40HQ: 20 und
Qtde/Container 740 und
Registro INMETRO: 018472/2024
Mini Trilho Alto da Pratyc, ideal para Micro inversores
A Estrutura Mini Trilho Alto 42 cm da Pratyc é a solução ideal para fixação de módulos solares em telhas trapezoidais, garantindo rapidez na instalação, alta durabilidade e segurança. Produzida em alumínio 6005-T5 e acompanhada de parafusos em aço inox 304, oferece resistência à corrosão e desempenho superior mesmo em condições climáticas adversas.
Design robusto
Com design robusto e funcional, o kit inclui 10 suportes cortados com 42 cm, grampos finais e intermediários, borrachas EPDM para vedação e todos os parafusos necessários, proporcionando instalação prática e vedação eficiente contra infiltrações.
Principais benefícios:
Compatibilidade perfeita com telhas trapezoidais
Materiais de alta resistência e longa vida útil
Kit completo para montagem, reduzindo tempo de obra
Vedação EPDM para máxima proteção contra intempéries
Suporte técnico especializado
Aplicação:
Projetos fotovoltaicos residenciais, comerciais e industriais que exijam fixação segura e otimizada dos módulos solares em coberturas metálicas trapezoidais.
Conteúdo do kit:
10 Suportes Mini Trilho Alto (42 cm) – Alumínio 6005-T5
40 Parafusos auto brocantes flageados 5,5mm x 1" – Inox 304
10 Parafusos auto brocantes flageados 5,5mm x 4" – Inox 304
8 Grampos intermediários – Alumínio 6005-T5
4 Grampos finais – Alumínio 6005-T5
10 Parafusos T M8x25 – Inox 304
10 Porcas auto travantes M8 – Inox 304
20 Borrachas EPDM
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
