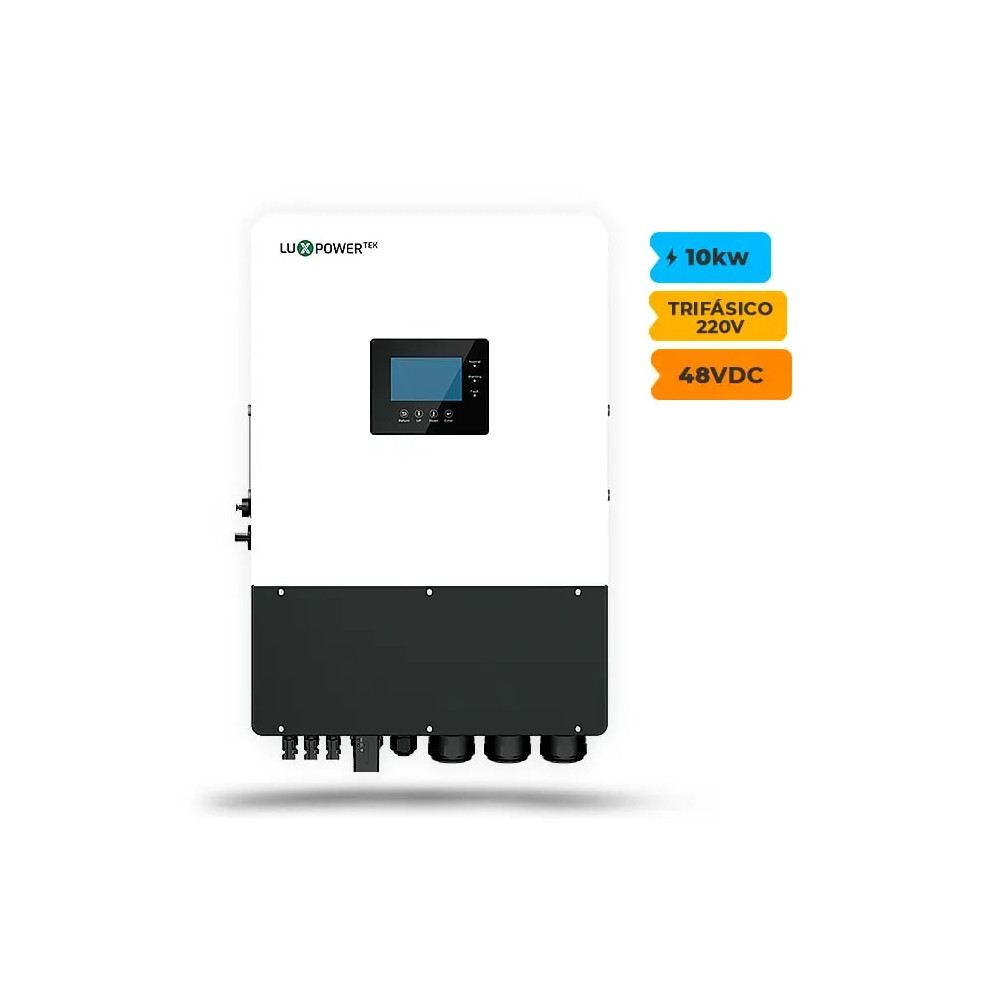

TRIP2-LB-3P 10K 3MPPT TRIFASICO 220V 48V AFCI WIFI

Mais potência, backup inteligente e flexibilidade trifásica.

TriP2-LB-BR 10K é um inversor híbrido trifásico low-voltage, projetado para sistemas com baterias de 48V, oferecendo alta flexibilidade para aplicações on-grid e off-grid. O modelo conta com 3 MPPTs independentes, potência máxima de entrada FV de 15.000W, saída trifásica 127/220V, além de permitir controle independente por fase, operação com gerador e função UPS com comutação de 10 ms.

Até 100KW em modo de paralelismo

Também suporta paralelismo de até 10 unidades, monitoramento inteligente e proteção IP65, sendo uma solução robusta para sistemas que exigem desempenho, segurança e confiabilidade.

Principais características

Inversor híbrido trifásico de 10.000W

Compatível com sistemas on-grid e off-grid

Trabalha com baterias low-voltage de 48V

Saída trifásica 120/208Vac (3L / N / PE)

Até 10 unidades em paralelo para expansão do sistema

Entrada fotovoltaica

Potência máxima de entrada FV: 15.000W

Tensão nominal de entrada FV: 550V

Tensão máxima de entrada FV: 650V

Faixa de operação MPPT: 200 ~ 600V

Tensão de partida: 100V

3 MPPTs independentes

Corrente máxima de entrada FV por MPPT: 20 / 20 / 20A

Corrente máxima de curto-circuito por MPPT: 25 / 25 / 25

Bateria

Compatível com baterias de Íons de Lítio / Chumbo-Ácido

Faixa de tensão da bateria: 40 ~ 60V

Corrente máxima de carga/descarga: 220A

Potência máxima de carga/descarga: 10.000W

Estratégia de carregamento para lítio com auto-adaptação ao BMS

Saída CA / Rede

Potência nominal de saída CA: 10.000W

Corrente nominal de saída: 27,8A

Frequência nominal: 50/60Hz

Fator de potência: 0,99 ajustável de 0,8 adiantado a 0,8 defasado

THDI: < 3%

Corrente máxima contínua de bypass CA: 50A

Função UPS

Potência nominal de saída: 10.000W

Tempo de comutação: 10ms

Potência de surto: 1,5x a potência nominal por 5 min

Forma de onda: senoidal

THDV: < 3%

Entrada para gerador

Tensão nominal do gerador: 120/208Vac

Frequência nominal: 50/60Hz

Corrente nominal de entrada do gerador: 30A

Potência nominal de entrada do gerador: 10.800W

Eficiência e proteção

Eficiência máxima: 97,3%

Eficiência máxima de carga/descarga: 97,2%

Proteção contra polaridade reversa no FV

Detecção de isolamento do FV

Proteção contra sobrecorrente/sobretensão

Proteção anti-ilhamento

Proteção contra curto-circuito em CA

Proteção contra corrente de fuga

Monitoramento da rede

Chave seccionadora CC

DPS em CC e CA Tipo III

Dados gerais

Dimensões: 480 x 703 x 258 mm

Peso: 53 kg

Grau de proteção: IP65

Temperatura de operação: -25°C a +60°C

Resfriamento inteligente

Interface: tela touch colorida, RS485, WiFi e CAN

Garantia: 5 anos

Topologia: sem transformador

Altitude máxima de operação: 2.000m

Emissão de ruído: 50dB
