Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:
- • Autossuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário.
- • Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede.
- • Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

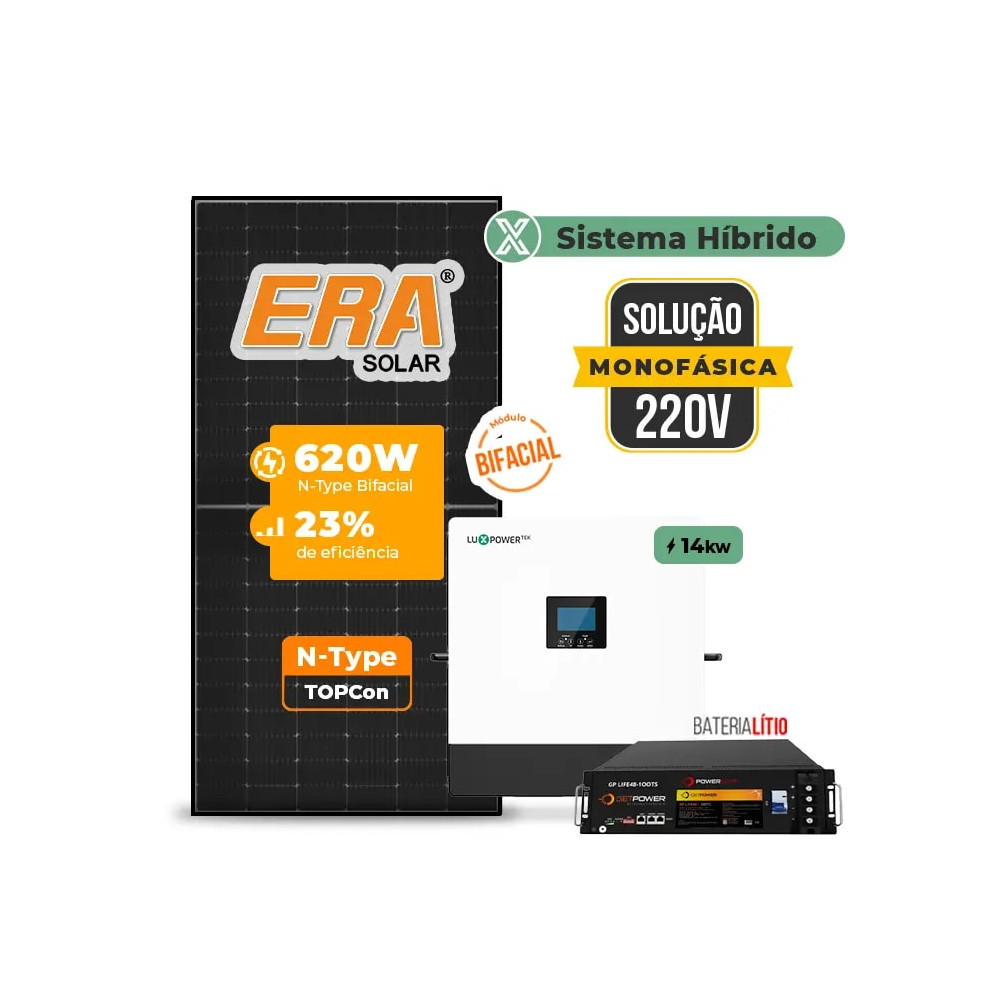

Esse Gerador Hibrido com potência de 18,600 KWp, é composto por:
Componentes do Kit
- 30x PAINEL SOLAR ERA SOLAR RC66HD-620 BLACK FRAME BIFACIAL 620W HALF CELL
- 8x ESTRUTURA PRATYC 2.200.01.13.080 KIT 04 PERFIL TRILHO 2.4MTS PARA 04 PLACAS
- 8x ESTRUTURA PRATYC 2.200.01.18.054 KIT TELHA COLONIAL GANCHO 04 PLACAS S/PERFIL
- 100x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 100x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 16x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 3x BATERIA LITIO POWER SAFE GPLIFE48-100TS RACK 4,8KWH 48V LITIO 100A 6.000 CICLOS
- 1x INVERSOR SOLAR LUXPOWER HIBRIDO SNA2 EU LT 14KW 2MPPT MONOFASSICO 220V 48V AFCI WIFI
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
Painel Solar ERA Solar 620W – Alta Potência, Máxima Eficiência
O painel solar ERA-RC-66HC de 620W da ERA Solar é a escolha ideal para quem busca alta performance, durabilidade e eficiência energética. Com tecnologia N-Type Half-Cut e células MBB retangulares (182x210mm), o módulo entrega eficiência de até 23%, garantindo mais geração em menos espaço.
Integração arquitetônica
O frame preto: Integra melhor em telhados escuros, metálicos ou de fibrocimento
Possui um conjunto visual mais uniforme com as células
Reduz contrastes visuais, deixando o sistema mais “limpo” no telhado
Ideal para residências de alto padrão, comércios modernos e projetos corporativos.
Vantagens comerciais:
Material: PU (Poliuretano) + Fibra de Vidro.
Não conduz eletricidade (dispensa aterramento), mais leve, alta durabilidade e resistência.
Fibra de Vidro e Poliuretano, um material avançado que substitui o alumínio tradicional em painéis solares, oferecendo leveza, isolamento elétrico e maior resistência mecânica, sendo um sinônimo de painel com frame compósito.
Módulos solares com frame de Poliuretano (PU) ou compósito
Não precisam de aterramento do frame, pois o PU é um material isolante que impede a condução de eletricidade, eliminando a necessidade de cabos de equipotencialização e reduzindo custos e complexidade na instalação, ao contrário dos frames de alumínio que exigem aterramento. Essa inovação melhora a segurança e a eficiência do sistema fotovoltaico, reduzindo o risco de degradação por PID e facilitando a instalação em diversos ambiente
Quais certificações garantem a qualidade do produto?
O modelo ERA-RC-66HC possui certificações internacionais:
IEC61215 / IEC61215-2 / IEC61730 – Qualidade e segurança elétrica
IEC61701 – Resistência à névoa salina
ISO9001 / ISO14001 / ISO45001 – Gestão de qualidade, meio ambiente e segurança ocupacional
Destaques do Produto:
Potência máxima de 620W
Eficiência de conversão de até 23%
Desempenho superior mesmo em condições de baixa luminosidade
Tolerância positiva de 0 a +5W
Confiabilidade garantida:
15 anos de garantia de fabricação
30 anos de garantia linear de geração
Máximo de 1% de degradação no 1º ano
Apenas 0,4% de perda anual até o 30º ano
Certificações Internacionais:
IEC61215, IEC61730, IEC61701 (resistência à névoa salina), IEC62716 (ambientes com amônia)
ISO9001 (Qualidade), ISO14001 (Meio Ambiente) e ISO45001 (Saúde e Segurança Ocupaciona
Características Elétricas:
Eficiência do módulo: 23.00%
Tipo da célula: Half-Cell N-Type Mono 182mm
Potência máxima do módulo (Pmax): 620W
Tensão em Circuito Aberto (Voc): 48,50V
Corrente de Curto-Circuito (Isc): 16,15A
Tensão máxima de potência (Vmp): 40,15V
Corrente de máxima potência (Imp): 15,45A
Tensão máxima do sistema: 1500V
Corrente máxima do fusível: 25A
Classificações de Temperatura:
Coeficiente de temperatura (Pmax): -0.30% / °C
Coeficiente de temperatura (Voc): -0.24% / °C
Coeficiente de temperatura (Isc): +0.043% / °C
Temperatura de operação: -40°C a +85°C
Características Estruturais:
Dimensão (AxLxP): 2384 x 1134 x 30mm
Peso por módulo: 32,50kg
N° de células: 132
Cobertura frontal: Vidro temperado de 3,2mm
Material do Frame: Liga Composito Black
Fator de proteção da caixa de junção: IP68
Bitola e comprimento do cabo: 4mm² | 30mm
Tipo do Conector: MC4 (compatível)
Configurações da Embalagem:
Qtde de módulo por pallet: 37 und
Paletes/Container 40HQ: 20 und
Qtde/Container 740 und
Registro INMETRO: 018472/2024
Estrutura para Telha Colonial 4 Módulos Solares da Pratyc (Inox 304)
A Estrutura Colonial Pratyc Inox 304 foi projetada para fixação segura e durável de até 4 módulos fotovoltaicos em telhados coloniais. Produzida com componentes em aço inox 304 e alumínio 6005-T5, oferece máxima resistência à corrosão e longa vida útil, sendo a escolha ideal para projetos em regiões litorâneas ou com alta umidade.
Compatibilidade
Compatível com perfis H ou híbrido (2,75 m), pode ser instalada de três formas diferentes, adaptando-se a vigas, ripões ou estruturas específicas, com montagem por baixo para maior segurança. O kit completo inclui grampos finais e intermediários, emendas e parafusos inox, garantindo uma instalação prática, estável e protegida contra infiltrações.
Diferenciais e Benefícios:
Hastes, fixadores e parafusos em Inox 304 para máxima durabilidade
Resistência superior contra corrosão, ideal para ambientes agressivos
Suporte compatível com até 4 módulos solares (on-grid ou off-grid)
Três formas de instalação para maior versatilidade
Perfis H ou híbrido para diferentes configurações
Kit completo com todos os acessórios de montagem
Montagem rápida e segura conforme normas NR-35
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais com telhados coloniais, exigindo alta resistência mecânica e proteção contra corrosão.
Conteúdo do Kit:
08 Suportes ganchos – Alumínio
4 Grampos finais – Alumínio
6 Grampos intermediários + 2 extras – Alumínio
4 Emendas completas – Alumínio
16 Parafusos franceses M8x20 – Inox 304
34 Porcas flangeadas M8 – Inox 304
16 Parafusos brocantes 5,5 x 1" 1/2 – Inox 304
28 Parafusos T M8x25 – Inox 304
Anéis de apoio para grampos – Borracha
Porcas auto travantes M8 – Inox 304
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Bateria de Lítio GPLiFe48-100TS | 48V 100Ah
A GPLiFe48-100TS é uma bateria de lítio desenvolvida para aplicações que exigem segurança, autonomia, alta eficiência e longa vida útil. Indicada para sistemas fotovoltaicos off grid e híbridos, também atende operações de backup de energia e projetos de telecomunicações, entregando desempenho confiável em diferentes cenários
Principais benefícios
Alta densidade de energia: mais armazenamento com menos espaço.
Excelente desempenho de carga e descarga, com alta corrente disponível.
Recarga mais eficiente, contribuindo para melhor aproveitamento do sistema.
Longa vida útil, com mais de 6000 ciclos em condições especificadas.
Ampla faixa de temperatura de operação, para maior versatilidade de uso.
BMS integrado, com controle e proteção da vida útil da bateria.
Compatibilidade com inversores de marcas como Growatt, Goodwe, Victron, Deye e Sofar
Aplicações
A GPLiFe48-100TS é recomendada para:
Sistemas fotovoltaicos off grid
Sistemas híbridos
Telecomunicações
Sistemas de backup de energia
Especificações técnicas
ensão nominal: 48V
Capacidade nominal: 100Ah
Faixa de tensão operacional: 40V a 54,5V
Tensão de carga: 52,5V a 54,5V
Corrente recomendada de carga/descarga: 50A
Corrente máxima de carga/descarga: 100A
Tensão de corte de descarga: 40V
Dimensões e peso
Altura: 133 mm
Largura: 442 mm
Profundidade: 440 mm
Peso aproximado: 40 kg
Instalação e comunicação
Instalação: rack 19”
Comunicação: CAN / RS485
Indicadores: ALM / RUN / SOC
Paralelismo: suporta até 16 conjuntos em paralelo
Proteções e segurança
A bateria conta com sistema de proteção para:
sobretensão,subtensão,curto-circuito,sobrecarga
sobrecorrente,sobretemperatura,proteção contra baixa temperatura
Condições de operação
Resfriamento: auto-resfriamento
Altitude máxima: até 4000 m
Umidade de operação: 5% a 95%
Temperatura de carga: -5°C a +45°C
Temperatura de descarga: -20°C a +50°C
Temperatura recomendada de operação: +15°C a +35°C
Temperatura de armazenamento: -20°C a +35°C
Certificações
ISO9001,ISO14001,CE,N38.3,UL,IEC6261
Solução híbrida de 14KW para redes monofásicas F+N=220V
Seu projeto com mais potência, autonomia e flexibilidade para aplicações híbridas.
O LuxPower SNA2-EU-LT 14K é um inversor híbrido monofásico de 14kW, ideal para aplicações residenciais e comerciais que demandam maior capacidade de backup, operação híbrida e integração inteligente com baterias e gerador. Com 2 MPPTs, entrada FV de até 24kW, suporte a 16 unidades em paralelo, porta GEN separada e compatibilidade com smart loads, o modelo oferece alto desempenho, versatilidade de projeto e mais independência energética.
Diferenciais do produto
Inversor hÍbrido monofásico para aplicações residenciais e comerciais
Potência nominal de saída 14.000W
Entrada FV máxima de 24.000W
2 MPPTs independentes
Suporta modos de trabalho híbridos
Compatível com baterias de lítio e chumbo-ácido
Porta GEN separada para integração com gerador
Permite acoplamento CA para sistemas on-grid existentes
Suporta cargas inteligentes (smart loads)
Partida e parada automáticas
Suporta até 16 unidades em paralelo para on-grid/off-grid /híbrido
Modo de operação inteligente para redução de custos e rápido ROI
Design leve para instalação mais fácil
Proteções e segurança
Proteção contra sobrecorrente e sobretensão
Proteção contra curto-circuito em CA
Monitoramento da rede
Proteção contra surto CA/CC Tipo III
Tempo de comutação UPS < 10 ms
Forma de onda senoidal
Topologia sem transformador / com transformador
Comunicação integrada via RS485 / Wi-Fi / CAN
Parâmetros técnicos
Modelo: SNA2-EU-LT 14K
Potência máxima de entrada FV: 24.000W (12000/12000)
Tensão nominal de entrada FV: 320V
Número de entradas MPPT independentes: 2 / (2:2)
Tensão máxima de entrada FV: 480V
Faixa de tensão MPPT: 120 ~ 440V
Tensão de partida: 100V
Corrente máxima por MPPT: 35 / 35A
Corrente máxima de curto-circuito por MPPT: 44 / 44A
Tipos de baterias compatíveis: Íons de Lítio / Chumbo-ácido
Tensão nominal da bateria: 48 / 51,2V
Faixa de tensão da bateria: 46,4 ~ 60V / 38,4 ~ 60V
Corrente máxima de carga/descarga: 270A
Potência máxima de carga/descarga: 13.000W
Função de “wakeup battery” pelo PV e rede: Sim
Saída CA
Tensão CA nominal: 230V
Tensão CA de partida: 90V
Faixa de tensão CA aceitável: 130 ~ 280V
Frequência nominal: 50 / 60Hz
Corrente nominal de entrada: 100A
Potência nominal de entrada: 24.000W
Fator de potência (PF): 0,99
THDi: < 5%
Corrente máxima contínua de passagem: 100A
Tensão nominal GEN: 230V
Frequência nominal GEN: 50 / 60Hz
Corrente nominal GEN: 65A
Potência nominal GEN: 15.000W
Saída LOAD (UPS): 14.000W (com PV + bateria)
Corrente nominal da saída LOAD: 61A
Tempo de comutação (UPS): < 10ms
Forma de onda: Onda senoidal
THDv: < 3%
Eficiência
Eficiência máxima da MPPT: 99,0%
Eficiência máxima: 93,5%
Eficiência máxima de carga/descarga: 93,0%
Dados Gerais
Dimensões: 520 × 580 × 163 mm
Peso: 32,5 kg
Grau de proteção: IP20
Faixa de temperatura de operação: 0 ~ 45°C
Faixa de temperatura de armazenamento: -15 ~ 60°C
Umidade relativa: 5% ~ 95%
Interface e comunicação: LCD + RGB, RS485 / Wi-Fi / CAN
Garantia: 3 anos
Método de resfriamento: Resfriamento inteligente
Topologia CA / Bateria: Sem transformador / Com transformador
Altitude máxima de operação: 2000m
Emissão de ruído: 55dB
Padrões e certificações: NRS 097, EN 62109-1/-2
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
Folhetos e Manuais
.png)
