Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:
- • Autossuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário.
- • Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede.
- • Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

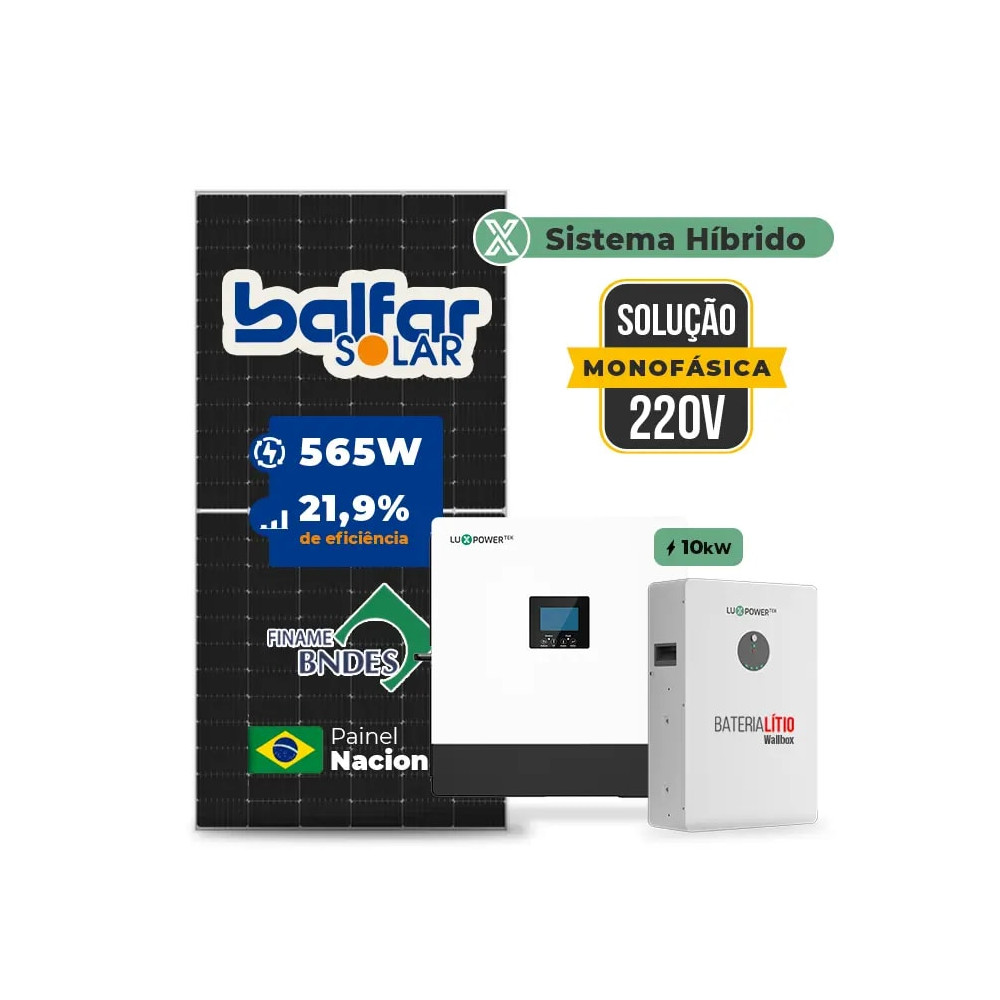

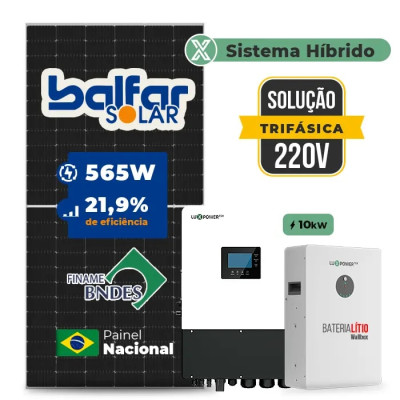

Esse Gerador Hibrido com potência de 16,950 KWp, é composto por:
Componentes do Kit
- 30x PAINEL SOLAR FINAME BS144M-565W 565W BALFAR BIFACIAL TOPCON NACIONAL
- 100x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 100x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 16x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 2x BATERIA BACKUP LITIO LUXPOWER POWERGEM 5.12KWH 51.2V 100A 6.000 CICLOS
- 1x INVERSOR SOLAR LUXPOWER HIBRIDO SNA2 EU LT 10KW 2MPPT MONOFASSICO 220V 48V AFCI WIFI
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
A potência e a eficiência que o seu projeto precisa, com as facilidades do FINAME!
Potência: 565W
Eficiência de 21,9%
Tecnologia nacional com FINAME
Garantia de 10 anos para defeitos de fabricação e de 25 anos quantoa eficicência linear
Ideal para usinas e projetos de grande porte
Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.
Descrição Técnica – Painel Solar Balfar BS144M-565W Bifacial
Modelo: BS144M-565W Bifacial
Tipo de célula: Monocristalino 182 × 182 mm
Orientação das células: 144 células (6x24)
Potência máxima (Pmax): 565W
Eficiência do módulo: 21,9%
Tensão em Pmax (Vmp): 44,99V
Corrente em Pmax (Imp): 12,56A
Tensão de circuito aberto (Voc): 53V
Corrente de curto-circuito (Isc): 13,20A
Vidro frontal: Vidro solar de alta transparência (3,2 mm)
Estrutura: Alumínio anodizado (cor prata)
Caixa de junção: IP68
Cabos: 4,0 mm² – 280 mm
Conector: MC4 (original ou compatível)
Temperatura operacional: -40 °C a +85 °C
Tensão máxima do sistema: 1500VDC (IEC)
Corrente máxima no fusível: 25A
Coeficiente de temperatura (Pmax): -0,32%/°C
Dimensões do módulo: 2279 x 1134 x 35 mm
Certificação FINAME: Sim
Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência
CÓDIGO FINAME PAINEIS E GERADORES
- 4175050 -SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW
- 4183467 - SISTEMA GERADOR FOTOVOLTAICO - ENTRE 75KW E 375KW
Certificações e Conformidades – Balfar BS144M-565W Bifacial
FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.
Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.
IEC (Com base nas normas da indústria solar):
IEC 61215: Testes de desempenho para módulos fotovoltaicos
IEC 61730: Requisitos de segurança elétrica e mecânica
Testes em ambiente agressivo:
Resistência à névoa salina
Resistência à corrosão por amônia
Teste com areia trazida pelo vento
(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)
Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.
Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.
Detalhes do Registro inmetro 003396/2025
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Bateria de Lítio LXP PowerGem 5,12 kWh
A LXP PowerGem 5,12 kWh é uma bateria de lítio desenvolvida para sistemas de armazenamento de energia solar, oferecendo alta eficiência, segurança e escalabilidade. Equipada com células de lítio LiFePO4 (LFP), garante maior vida útil, estabilidade térmica e elevado nível de proteção operacional.
BMS inteligente integrado,
Conta com BMS inteligente integrado, responsável pelo gerenciamento ativo das células, balanceamento automático e múltiplas camadas de proteção contra sobrecarga, descarga excessiva, curto-circuito e variações de temperatura. Sua arquitetura permite instalação rápida, comunicação inteligente com o inversor e monitoramento remoto, facilitando a operação e manutenção do sistema. A PowerGem suporta paralelismo de até 32 módulos, possibilitando expansão modular conforme a demanda energética do projeto, sendo compatível com inversores híbridos e off-grid de ampla faixa de tensão.
Principais características técnicas:
Tecnologia de lítio LiFePO4 (LFP)
Capacidade nominal de 5,12 kWh
BMS inteligente com gerenciamento ativo
Balanceamento automático de células
Comunicação integrada com inversores compatíveis
Monitoramento e atualização remota
Proteções elétricas e térmicas múltiplas
Design compacto para instalação em parede ou piso
Expansão modular com conexão em paralelo
Benefícios comerciais:
Agrega alto valor ao projeto solar
Ideal para backup energético e autonomia
Expansão modular sem complexidade
Tecnologia segura e durável
Redução de riscos e aumento da confiabilidade
Excelente argumento de venda para cenários de apagões e instabilidade da rede
Ficha Técnica:
Tensão nominal: 51,2V
Capacidade Nominal: 100Ah
Energia Nominal: 5120Wh
Ciclos de Vida: 6000 ciclos
Tensão de Carregamento: 56,5V
Corrente Máxima de de Carga/Descarga: 100A
Corrente de pico de descarga: 105A/ 15s, 120A/0.5s;
Baterias em Paralelo: Até 32 unidades
Proteção: IP20
Dimensões (L*P*A): 640x428x166mm
Peso: 58kg
Comunicação: CAN/RS485
Inversores Compatíveis: Victron, Luxpower, Deye, Voltronic, SMA, Goodewe, Growatt, Sofar, Solark, SRNE, Must
Umidade: 5% ~ 85% RH (Sem Condensação)
Temperatura de Descarga: -20 ~ 55*C
Temperatura de Armazenamento: -10 ~ 35*C
Manutenção Remota: Atualização remota flexível, monitoramento remoto.
Garantia: 10 anos, 6.000 ciclos
Certificados: CE UN38.3 IEC62619
Número do Registro INMETRO: 011345/2025
Proteção:
Contra Sobrecarga/descarga
Contra Sobrecorrente
Contra Sobretensão
Contra Sobretemperatura
Contra Curto-circuito
Contra conexão reversa.
Contra SOC baixo
Solução híbrida de 10KW para redes monofásicas F+N=220V
Seu projeto com mais autonomia, inteligência e flexibilidade em armazenamento.
Diferenciais do produto
Inversor híbrido monofásico para aplicações residenciais e comerciais
Potência nominal de saída 10.000W
Entrada FV máxima de 18.000W
2 MPPTs independentes
Suporta modos de trabalho híbridos
Compatível com baterias de lítio e chumbo-ácido
Porta GEN separada para maior flexibilidade de integração
Permite acoplamento CA para sistemas on-grid existentes
Suporta cargas inteligentes (smart loads)
Partida e parada automáticas
Suporta até 16 unidades em paralelo para aplicações on-grid/off-grid
Modo de operação inteligente para reduzir custos de energia e acelerar o ROI
Design leve para instalação mais fácil
Proteções e segurança
Proteção contra sobrecorrente e sobretensão
Proteção contra curto-circuito em CA
Monitoramento da rede
Proteção contra surto CA/CC Tipo III
Tempo de comutação UPS < 10 ms
Forma de onda senoidal
Topologia sem transformador / com transformador
Interface de monitoramento com LCD + RGB, RS485 / Wi-Fi / CAN
Parâmetros técnicos
Modelo: SNA2-EU-LT 10K
Potência máxima de entrada FV: 18.000W (9000/9000)
Tensão nominal de entrada FV: 320V
Número de entradas MPPT independentes: 2 / (2:2)
Tensão máxima de entrada FV: 480V
Faixa de tensão MPPT: 120 ~ 440V
Tensão de partida: 100V
Corrente máxima por MPPT: 26 / 26A
Corrente máxima de curto-circuito por MPPT: 32,5 / 32,5A
Tipos de baterias compatíveis: Íons de Lítio / Chumbo-ácido
Tensão nominal da bateria: 48 / 51,2V
Faixa de tensão da bateria: 46,4 ~ 60V / 38,4 ~ 60V
Corrente máxima de carga/descarga: 250A
Potência máxima de carga/descarga: 12.000W
Função de “wakeup battery” pelo PV e rede: Sim
Saída CA
Tensão CA nominal: 230V
Tensão CA de partida: 90V
Faixa de tensão CA aceitável: 130 ~ 280V
Frequência nominal: 50 / 60Hz
Corrente nominal de entrada: 100A
Potência nominal de entrada: 24.000W
Fator de potência (PF): 0,99
THDi: < 5%
Corrente máxima contínua de passagem: 100A
Saída LOAD (UPS): 10.000W
Tensão nominal da saída LOAD: 230V
Corrente nominal da saída LOAD: 43,5A
Frequência nominal da saída LOAD: 50 / 60Hz
Tempo de comutação (UPS): < 10ms
Forma de onda: Onda senoidal
THDv: < 3%
Eficiência
Eficiência máxima da MPPT: 99,0%
Eficiência máxima: 93,5%
Eficiência máxima de carga/descarga: 93,0%
Dados Gerais
Dimensões: 520 × 580 × 163 mm
Peso: 32,5 kg
Grau de proteção: IP20
Faixa de temperatura de operação: 0 ~ 45°C
Faixa de temperatura de armazenamento: -15 ~ 60°C
Umidade relativa: 5% ~ 95%
Interface e comunicação: LCD + RGB, RS485 / Wi-Fi / CAN
Garantia: 3 anos
Método de resfriamento: Resfriamento inteligente
Topologia CA / Bateria: Sem transformador / Com transformador
Altitude máxima de operação: 2000m
Emissão de ruído: 55dB
Padrões e certificações: NRS 097, EN 62109-1/-2
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
Folhetos e Manuais
.png)
