Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:
- • Autosuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário.
- • Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede.
- • Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

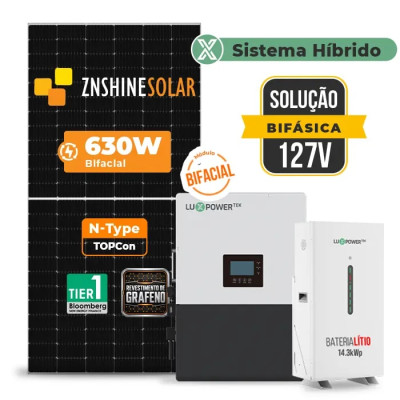

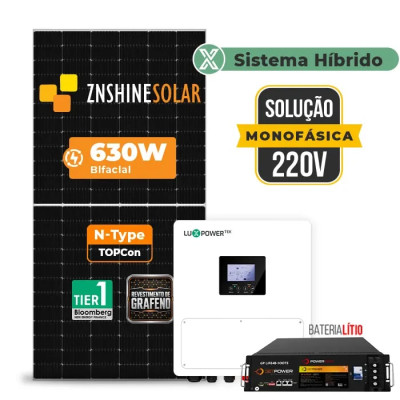

Esse Gerador Hibrido com potência de 7,560 KWp, é composto por:
Componentes do Kit
- 12x PAINEL SOLAR ZNSHINE ZXNR-BD132 GRAFENO TIER 1 BIFACIAL 630W HALF CELL
- 3x ESTRUTURA PRATYC 2.200.01.13.080 KIT 04 PERFIL TRILHO 2.4MTS PARA 04 PLACAS
- 3x ESTRUTURA PRATYC 2.200.01.18.054 KIT TELHA COLONIAL GANCHO 04 PLACAS S/PERFIL
- 50x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 50x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 1x BATERIA BACKUP LITIO LUXPOWER POWERGEM PRO 14,3 KWH 51.2V 280AH 8.000 CICLOS
- 1x INVERSOR SOLAR LUXPOWER HIBRIDO SNA-BR ECO 7.3KW 2MPPT SPLIT PHASE 48V AFCI WIFI
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
Módulos Solares com Tecnologia Steel Frame e selo TIER 1.
Os módulos solares com moldura Steel Frame foram desenvolvidos para oferecer uma estrutura mais robusta em comparação às molduras tradicionais de alumínio. Com revestimento em zinco-alumínio-magnésio, essa tecnologia proporciona alta resistência mecânica, excelente proteção contra corrosão e maior confiabilidade em condições severas de instalação.
Maior resistência mecânica
A moldura Steel Frame apresenta desempenho estrutural superior, com alta resistência à tração, ao escoamento e à deformação. Isso contribui para maior segurança em instalações expostas a cargas elevadas, como vento intenso e neve.O produto também foi submetido a testes de carga em fábrica e testes em túnel de vento, com velocidade máxima de 60 m/s, equivalente a um tufão categoria 17.
Alta resistência à corrosão
O revestimento em zinco-alumínio-magnésio oferece excelente proteção contra corrosão, inclusive em bordas e cortes da estrutura. Essa característica torna o módulo mais preparado para uso externo e ambientes com maior exposição climática.
Mais durabilidade em campo
A tecnologia Steel Frame foi projetada para suportar longos períodos de exposição ao tempo, mantendo a integridade da estrutura e contribuindo para a vida útil do sistema fotovoltaico.
Revestimento de Grafeno
Módulos com revestimento de grafeno têm função autolimpante, podem aumentar a geração de energia e também economizar custos de manutenção.
Descrição Técnica — Módulo Solar ZNSHINE 630W Steel Frame
O Módulo Solar ZNSHINE 630W Steel Frame, da série ZXNR-BD132, é um módulo fotovoltaico monocristalino N-Type, com tecnologia Half-Cell, construção bifacial double glass e moldura Steel Frame. Desenvolvido para projetos que exigem alta eficiência, durabilidade estrutural e maior resistência em ambientes externos severos, o modelo oferece excelente desempenho energético e confiabilidade para aplicações comerciais, industriais e usinas solares.
Características elétricas — STC
Potência nominal: 630W
Tensão de máxima potência (Vmp): 41,40V
Corrente de máxima potência (Imp): 15,22A
Tensão de circuito aberto (Voc): 49,30V
Corrente de curto-circuito (Isc): 16,14A
Eficiência do módulo: 23,32%
Desempenho bifacial
Tecnologia bifacial
O modelo conta com tecnologia bifacial, permitindo geração adicional pela parte traseira conforme o nível de reflexão do solo, podendo alcançar:
Ganho traseiro de 5%: até 662W
Ganho traseiro de 15%: até 725W
Ganho traseiro de 25%: até 788W
Dados mecânicos
Tipo de célula: Monocristalina N-Type, células retangulares
Quantidade de células: 132 células, configuração 6 × 22
Dimensões: 2382 × 1134 × 28,5 mm
Peso: 33,5 kg ± 1,0 kg
Vidro: 2,0 mm + 2,0 mm, vidro temperado com alta transmissão e revestimento antirreflexo
Caixa de junção: IP68, com 3 diodos
Cabos: 4 mm², comprimento +300 mm / -200 mm, com conectores
Conectores: Compatível com MC4 ou MC4 EVO2
Condições de operação
Tensão máxima do sistema: 1500V DC
Temperatura de operação: -40°C a +85°C
Fusível máximo em série: 30A
Carga estática frontal máxima: até 5400 Pa
Carga estática traseira máxima: até 2400 Pa
NMOT: 44°C ± 2°C
Coeficientes de temperatura
Coeficiente de temperatura de Pmax: -0,28%/°C
Coeficiente de temperatura de Voc: -0,23%/°C
Coeficiente de temperatura de Isc: +0,045%/°C
Fator bifacial de referência: 80% ± 10%
Garantias e certificações
Garantia de produto: 12 anos
Garantia de performance: 30 anos
Degradação anual: 0,40%
Certificações: IEC 61215 / IEC 61730, ISO 9001, ISO 14001 e ISO 45001
Estrutura para Telha Colonial 4 Módulos Solares da Pratyc (Inox 304)
A Estrutura Colonial Pratyc Inox 304 foi projetada para fixação segura e durável de até 4 módulos fotovoltaicos em telhados coloniais. Produzida com componentes em aço inox 304 e alumínio 6005-T5, oferece máxima resistência à corrosão e longa vida útil, sendo a escolha ideal para projetos em regiões litorâneas ou com alta umidade.
Compatibilidade
Compatível com perfis H ou híbrido (2,75 m), pode ser instalada de três formas diferentes, adaptando-se a vigas, ripões ou estruturas específicas, com montagem por baixo para maior segurança. O kit completo inclui grampos finais e intermediários, emendas e parafusos inox, garantindo uma instalação prática, estável e protegida contra infiltrações.
Diferenciais e Benefícios:
Hastes, fixadores e parafusos em Inox 304 para máxima durabilidade
Resistência superior contra corrosão, ideal para ambientes agressivos
Suporte compatível com até 4 módulos solares (on-grid ou off-grid)
Três formas de instalação para maior versatilidade
Perfis H ou híbrido para diferentes configurações
Kit completo com todos os acessórios de montagem
Montagem rápida e segura conforme normas NR-35
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais com telhados coloniais, exigindo alta resistência mecânica e proteção contra corrosão.
Conteúdo do Kit:
08 Suportes ganchos – Alumínio
4 Grampos finais – Alumínio
6 Grampos intermediários + 2 extras – Alumínio
4 Emendas completas – Alumínio
16 Parafusos franceses M8x20 – Inox 304
34 Porcas flangeadas M8 – Inox 304
16 Parafusos brocantes 5,5 x 1" 1/2 – Inox 304
28 Parafusos T M8x25 – Inox 304
Anéis de apoio para grampos – Borracha
Porcas auto travantes M8 – Inox 304
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
A PGEM PRO com 8000 ciclos vida longa ao seu projeto !
A LuxPower PGEM PRO é uma bateria de lítio-ferro-fosfato (LFP) de 14,3 kWh e 280Ah, projetada para aplicações de armazenamento de energia em sistemas off grid, híbridos e backup.Conta com gestão inteligente BMS, comunicação CAN/RS485 e suporte a até 32 unidades em paralelo, sem necessidade de dispositivos adicionais.
Seus diferenciais comerciais incluem:
Maior flexibilidade: até 32 unidades empilháveis em paralelo, sem necessidade de módulos de comunicação.
Alto desempenho contínuo (0,5C): entrega energia estável 50% de entrega continua.
Gestão inteligente (Smart BMS): monitora e equilibra células automaticamente, aumentando a vida útil.
Atualização remota e backup de firmware: manutenção simplificada e operação sempre atualizada.
Segurança total: tecnologia LFP com múltiplas proteções integradas.
Compatibilidade universal: funcionamento garantido com as principais marcas de inversores do mercado.
Aplicações ideais:
Sistemas híbridos residenciais e comerciais
Armazenamento de energia solar
Backup em caso de falhas na rede
Projetos off grid e sistemas críticos
Principais especificações técnicas:
Modelo: PGEM PRO
Tipo de célula: LiFePO4 (LFP)
Energia nominal: 14,3 kWh
Capacidade: 280 Ah
Tensão nominal: 51,2 V
Tensão de carga: 56,5 V
Corrente máxima de carga: 140 A (contínua)
Corrente máxima de descarga: 140 A (contínua), até 200 A (pico 500 ms)
Profundidade de descarga (DOD): 90%
Ciclos de vida: 8.000 ciclos (@25°C, 90% DOD, 0,5C)
Comunicação: CAN / RS485 (autoendereçamento)
Operação e medidas
Grau de proteção: IP20
Dimensões (L x A x P): 475 × 900 × 238 mm
Peso: 115 kg
Temperatura de operação: -20°C a +55°C
Temperatura de armazenamento: -10°C a +35°C
Umidade: 5% a 85% (sem condensação)
Certificações:
CE, UN38.3, IEC62619
Registro de inmetro 011831/2025
Proteções integradas:
sobrecarga, sobredescarga,sobrecorrente,sobretensão,temperatura,curto-circuito
conexão reversa ,baixo SOC.
.
Inversor Solar Híbrido SNA BR 7,3K Split-Phase 127/220V – Off-Grid com 2 MPPTs
O SNA BR 7,3K Eco Híbrido Split-Phase é um inversor híbrido off-grid com saída 127/220V, potência de 7,3 kW, entrada solar de até 18 kW, 2 MPPTs, compatibilidade com baterias 48V e função de backup com gerador. Ideal para sistemas solares residenciais e comerciais que exigem autonomia, segurança e alto desempenho.
Principais características
O SNA BR 7,3K é um inversor solar híbrido de alta performance, ideal para sistemas off-grid e backup de energia. Possui saída bifásica 127/220V, potência nominal de 7,3 kW, entrada FV máxima de 18 kW e compatibilidade com baterias de lítio ou chumbo-ácido 48V. Com 2 MPPTs independentes, corrente máxima de carga e descarga de 180 A, proteção AFCI integrada e porta exclusiva para gerador, o equipamento oferece mais segurança, flexibilidade e eficiência para projetos solares residenciais e comerciais.
Entrada FV (CC)
Potência máxima do arranjo PV 18000 W (9000/9000)
Tensão nominal de entrada: 320 V
Número de MPPTs independentes: 2/(2:2)
Faixa de tensão do PV: 100~480 V
Faixa MPPT: 120~440 V
Tensão de partida: 100 V
Corrente máx. entrada por MPPT 26/26 A
Corrente de curto-circuito por MPPT: 32,5/32,5 A
Bateria
TipoÍons de Lítio / Chumbo-Ácido
Tensão nominal 48 V
Faixa de tensão 38,4~60 V
Corrente máx. carga/descarga 180 A
Potência máx. carga/descarga 8300 W
Função wake-up
Rede
Tensão CA nominal: 127/220 V
Faixa de tensão de entrada: 90~280 V
Frequência: 50/60 Hz
Corrente nominal entrada: 33,2 A
Potência nominal entrada: 7300 W
FP: 0,6~1,0
THDI: <5%
Passagem contínua CA 34,1 A
UPS
Potência nominal 3650W (L-N) / 7300W (L-L)
Tensão nominal 220; 127/220 V
Corrente nominal 33,2 A
Frequência 50/60 Hz
Potência de surto 2Pn, 5s
Tempo de comutação <10 ms
Forma de onda Onda senoidal
THDV 3%
Gerador (GEN)
Faixa de tensão entrada 127/220 V
Tensão máxima entrada CA 220 V
Corrente máxima entrada: 45,5 A
Frequência 50/60 Hz (Auto detecção)
Tempo de comutação: <10 ms sem paralelo; <20 ms paralelo
THDV <3%
Eficiência
Eficiência máxima: 93,5%
Carga/descarga 93,0%
MPPT 99,0%
Dimensões 530 x 830 x 150 mm
Peso 45 kg
Proteção IP20
Temperatura operação 0~45 °C
Temperatura armazenamento -15~60 °C
Umidade: 5%~95%
Comunicação: LCD+RGB, WIFI / 4G
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
Folhetos e Manuais
.png)
