Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:
- • Autosuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário.
- • Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede.
- • Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

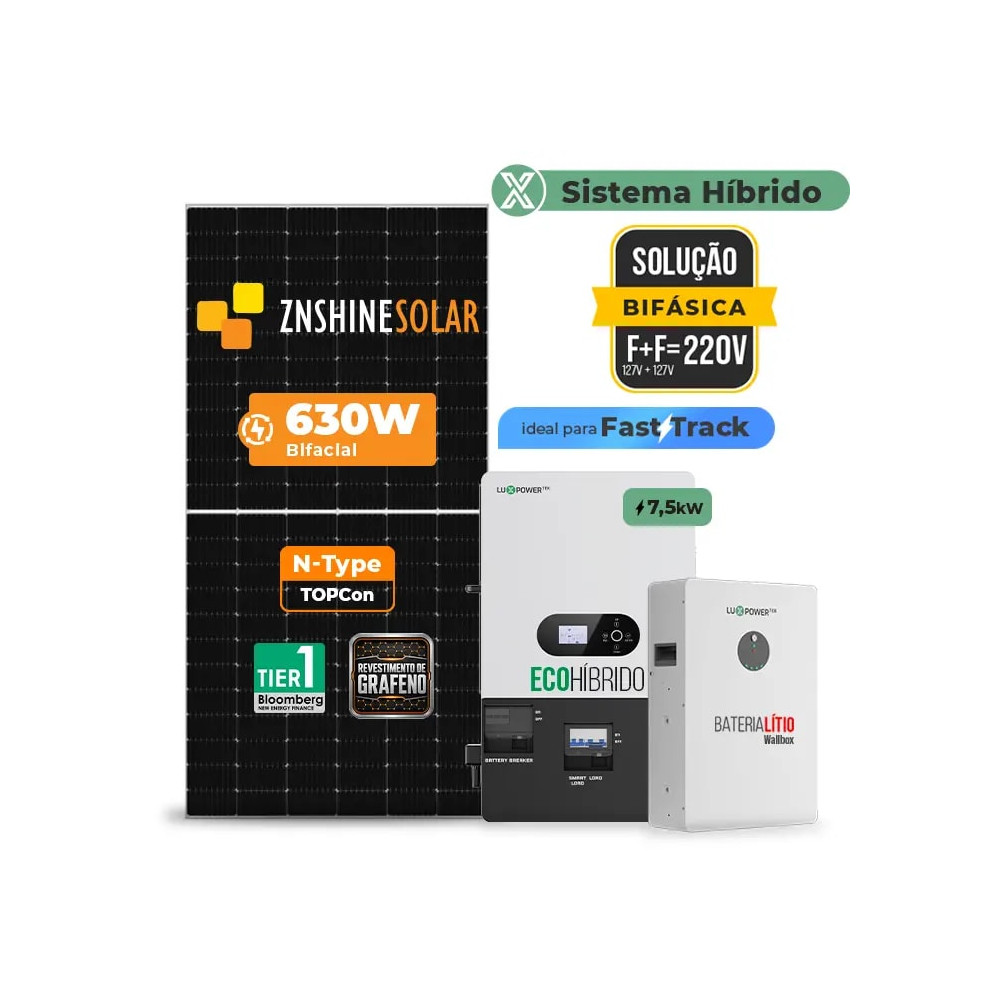

Esse Gerador Hibrido com potência de 7,560 KWp, é composto por:
Componentes do Kit
- 12x PAINEL SOLAR ZNSHINE ZXNR-BD132 GRAFENO TIER 1 BIFACIAL 630W HALF CELL
- 3x ESTRUTURA PRATYC 2.200.01.13.080 KIT 04 PERFIL TRILHO 2.4MTS PARA 04 PLACAS
- 3x ESTRUTURA PRATYC 2.200.01.18.054 KIT TELHA COLONIAL GANCHO 04 PLACAS S/PERFIL
- 50x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 50x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 2x BATERIA BACKUP LITIO LUXPOWER POWERGEM 5.12KWH 51.2V 100A 6.000 CICLOS
- 1x INVERSOR SOLAR LUXPOWER HIBRIDO SNA-BR ECO 7.5KW 2MPPT SPLIT PHASE 48V AFCI WIFI
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
Módulos Solares com Tecnologia Steel Frame e selo TIER 1.
Os módulos solares com moldura Steel Frame foram desenvolvidos para oferecer uma estrutura mais robusta em comparação às molduras tradicionais de alumínio. Com revestimento em zinco-alumínio-magnésio, essa tecnologia proporciona alta resistência mecânica, excelente proteção contra corrosão e maior confiabilidade em condições severas de instalação.
Maior resistência mecânica
A moldura Steel Frame apresenta desempenho estrutural superior, com alta resistência à tração, ao escoamento e à deformação. Isso contribui para maior segurança em instalações expostas a cargas elevadas, como vento intenso e neve.O produto também foi submetido a testes de carga em fábrica e testes em túnel de vento, com velocidade máxima de 60 m/s, equivalente a um tufão categoria 17.
Alta resistência à corrosão
O revestimento em zinco-alumínio-magnésio oferece excelente proteção contra corrosão, inclusive em bordas e cortes da estrutura. Essa característica torna o módulo mais preparado para uso externo e ambientes com maior exposição climática.
Mais durabilidade em campo
A tecnologia Steel Frame foi projetada para suportar longos períodos de exposição ao tempo, mantendo a integridade da estrutura e contribuindo para a vida útil do sistema fotovoltaico.
Revestimento de Grafeno
Módulos com revestimento de grafeno têm função autolimpante, podem aumentar a geração de energia e também economizar custos de manutenção.
Descrição Técnica — Módulo Solar ZNSHINE 630W Steel Frame
O Módulo Solar ZNSHINE 630W Steel Frame, da série ZXNR-BD132, é um módulo fotovoltaico monocristalino N-Type, com tecnologia Half-Cell, construção bifacial double glass e moldura Steel Frame. Desenvolvido para projetos que exigem alta eficiência, durabilidade estrutural e maior resistência em ambientes externos severos, o modelo oferece excelente desempenho energético e confiabilidade para aplicações comerciais, industriais e usinas solares.
Características elétricas — STC
Potência nominal: 630W
Tensão de máxima potência (Vmp): 41,40V
Corrente de máxima potência (Imp): 15,22A
Tensão de circuito aberto (Voc): 49,30V
Corrente de curto-circuito (Isc): 16,14A
Eficiência do módulo: 23,32%
Desempenho bifacial
Tecnologia bifacial
O modelo conta com tecnologia bifacial, permitindo geração adicional pela parte traseira conforme o nível de reflexão do solo, podendo alcançar:
Ganho traseiro de 5%: até 662W
Ganho traseiro de 15%: até 725W
Ganho traseiro de 25%: até 788W
Dados mecânicos
Tipo de célula: Monocristalina N-Type, células retangulares
Quantidade de células: 132 células, configuração 6 × 22
Dimensões: 2382 × 1134 × 28,5 mm
Peso: 33,5 kg ± 1,0 kg
Vidro: 2,0 mm + 2,0 mm, vidro temperado com alta transmissão e revestimento antirreflexo
Caixa de junção: IP68, com 3 diodos
Cabos: 4 mm², comprimento +300 mm / -200 mm, com conectores
Conectores: Compatível com MC4 ou MC4 EVO2
Condições de operação
Tensão máxima do sistema: 1500V DC
Temperatura de operação: -40°C a +85°C
Fusível máximo em série: 30A
Carga estática frontal máxima: até 5400 Pa
Carga estática traseira máxima: até 2400 Pa
NMOT: 44°C ± 2°C
Coeficientes de temperatura
Coeficiente de temperatura de Pmax: -0,28%/°C
Coeficiente de temperatura de Voc: -0,23%/°C
Coeficiente de temperatura de Isc: +0,045%/°C
Fator bifacial de referência: 80% ± 10%
Garantias e certificações
Garantia de produto: 12 anos
Garantia de performance: 30 anos
Degradação anual: 0,40%
Certificações: IEC 61215 / IEC 61730, ISO 9001, ISO 14001 e ISO 45001
Estrutura para Telha Colonial 4 Módulos Solares da Pratyc (Inox 304)
A Estrutura Colonial Pratyc Inox 304 foi projetada para fixação segura e durável de até 4 módulos fotovoltaicos em telhados coloniais. Produzida com componentes em aço inox 304 e alumínio 6005-T5, oferece máxima resistência à corrosão e longa vida útil, sendo a escolha ideal para projetos em regiões litorâneas ou com alta umidade.
Compatibilidade
Compatível com perfis H ou híbrido (2,75 m), pode ser instalada de três formas diferentes, adaptando-se a vigas, ripões ou estruturas específicas, com montagem por baixo para maior segurança. O kit completo inclui grampos finais e intermediários, emendas e parafusos inox, garantindo uma instalação prática, estável e protegida contra infiltrações.
Diferenciais e Benefícios:
Hastes, fixadores e parafusos em Inox 304 para máxima durabilidade
Resistência superior contra corrosão, ideal para ambientes agressivos
Suporte compatível com até 4 módulos solares (on-grid ou off-grid)
Três formas de instalação para maior versatilidade
Perfis H ou híbrido para diferentes configurações
Kit completo com todos os acessórios de montagem
Montagem rápida e segura conforme normas NR-35
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais com telhados coloniais, exigindo alta resistência mecânica e proteção contra corrosão.
Conteúdo do Kit:
08 Suportes ganchos – Alumínio
4 Grampos finais – Alumínio
6 Grampos intermediários + 2 extras – Alumínio
4 Emendas completas – Alumínio
16 Parafusos franceses M8x20 – Inox 304
34 Porcas flangeadas M8 – Inox 304
16 Parafusos brocantes 5,5 x 1" 1/2 – Inox 304
28 Parafusos T M8x25 – Inox 304
Anéis de apoio para grampos – Borracha
Porcas auto travantes M8 – Inox 304
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Bateria de Lítio LXP PowerGem 5,12 kWh
A LXP PowerGem 5,12 kWh é uma bateria de lítio desenvolvida para sistemas de armazenamento de energia solar, oferecendo alta eficiência, segurança e escalabilidade. Equipada com células de lítio LiFePO4 (LFP), garante maior vida útil, estabilidade térmica e elevado nível de proteção operacional.
BMS inteligente integrado,
Conta com BMS inteligente integrado, responsável pelo gerenciamento ativo das células, balanceamento automático e múltiplas camadas de proteção contra sobrecarga, descarga excessiva, curto-circuito e variações de temperatura. Sua arquitetura permite instalação rápida, comunicação inteligente com o inversor e monitoramento remoto, facilitando a operação e manutenção do sistema. A PowerGem suporta paralelismo de até 32 módulos, possibilitando expansão modular conforme a demanda energética do projeto, sendo compatível com inversores híbridos e off-grid de ampla faixa de tensão.
Principais características técnicas:
Tecnologia de lítio LiFePO4 (LFP)
Capacidade nominal de 5,12 kWh
BMS inteligente com gerenciamento ativo
Balanceamento automático de células
Comunicação integrada com inversores compatíveis
Monitoramento e atualização remota
Proteções elétricas e térmicas múltiplas
Design compacto para instalação em parede ou piso
Expansão modular com conexão em paralelo
Benefícios comerciais:
Agrega alto valor ao projeto solar
Ideal para backup energético e autonomia
Expansão modular sem complexidade
Tecnologia segura e durável
Redução de riscos e aumento da confiabilidade
Excelente argumento de venda para cenários de apagões e instabilidade da rede
Ficha Técnica:
Tensão nominal: 51,2V
Capacidade Nominal: 100Ah
Energia Nominal: 5120Wh
Ciclos de Vida: 6000 ciclos
Tensão de Carregamento: 56,5V
Corrente Máxima de de Carga/Descarga: 100A
Corrente de pico de descarga: 105A/ 15s, 120A/0.5s;
Baterias em Paralelo: Até 32 unidades
Proteção: IP20
Dimensões (L*P*A): 640x428x166mm
Peso: 58kg
Comunicação: CAN/RS485
Inversores Compatíveis: Victron, Luxpower, Deye, Voltronic, SMA, Goodewe, Growatt, Sofar, Solark, SRNE, Must
Umidade: 5% ~ 85% RH (Sem Condensação)
Temperatura de Descarga: -20 ~ 55*C
Temperatura de Armazenamento: -10 ~ 35*C
Manutenção Remota: Atualização remota flexível, monitoramento remoto.
Garantia: 10 anos, 6.000 ciclos
Certificados: CE UN38.3 IEC62619
Número do Registro INMETRO: 011345/2025
Proteção:
Contra Sobrecarga/descarga
Contra Sobrecorrente
Contra Sobretensão
Contra Sobretemperatura
Contra Curto-circuito
Contra conexão reversa.
Contra SOC baixo
SNA-BR 7.5KW: Seu fast track Hibrido
Inversor Solar Eco Híbrido – Autonomia energética com conexão inteligente à rede
O ECO-HÍBRIDO 75000 BR é um inversor híbrido bifásico inteligente desenvolvido para gestão completa de energia residencial ou comercial, com integração perfeita entre geração fotovoltaica, rede elétrica e armazenamento em baterias. Ideal para sistemas on-grid, off-grid e backup, ele oferece autonomia, segurança e eficiência no uso da energia elétrica.
Projetado para o mercado brasileiro o ECO-HÍBRIDO 7500 BR combina tecnologia avançada, design compacto e instalação simplificada, garantindo uma transição suave e automática entre as fontes de energia — rede, solar e bateria — em menos de 15 milissegundos, proporcionando alimentação contínua e estável. Com suporte para até 16 unidades em paralelo, o sistema é altamente escalável e adequado tanto para pequenas residências quanto para grandes instalações. Possui ainda porta dedicada para gerador e recursos de gerenciamento de carga inteligente, assegurando performance otimizada e maior vida útil do sistema.
Diferenciais Competitivos
Comutação ultrarrápida <15 ms
Suporte a até 16 inversores em paralelo
Porta exclusiva para gerador ou acoplamento AC
Proteção AFCI integrada para segurança avançada
Comunicação inteligente via Wi-Fi, RS485 e CAN
Design compacto e moderno
Operação silenciosa e eficiente
Descrição Técnica Detalhada
Entrada Fotovoltaica (PV DC)
Potência máxima de entrada PV: 18000 W (9000 W + 9000 W)
Tensão nominal de entrada PV: 320 V
Número de MPPTs independentes: 2 (2:2)
Faixa de tensão de entrada PV: 100 ~ 480 V
Faixa de tensão MPPT: 120 ~ 385 V
Tensão de partida: 100 V
Corrente máxima por MPPT: 26 A
Corrente máxima de curto-circuito por MPPT: 35 A
Bateria
Tipo compatível: Íons de Lítio
Tensão nominal: 48 V
Faixa de operação: 38,4 ~ 60 V
Corrente máxima de carga/descarga: 250 A
Potência máxima de carga/descarga: 7500 W
Funções automáticas:
Despertar da bateria via PV
Despertar da bateria via rede elétrica
Rede (Grid)
Tensão nominal de saída AC: 127/220 V
Frequência nominal: 60 Hz
Corrente máxima de entrada AC: 54,50A
Potência máxima de entrada AC: 11000 W
Corrente contínua de passagem AC: 54.50A
Gerador (GEN)
Tensão nominal: 127/220 V
Frequência nominal: 60 Hz
Corrente de entrada: 63 A
Proteção de overload: 5s@=150% carga /10s@110%~150% car
Saída UPS (Ininterrupta)
Potência nominal: 7500 W
Tensão de saída: 127/220 V
Corrente nominal: 35 A
Frequência: 60 Hz
Potência de surto: 2×Pn por até 5 segundos
Tempo de comutação: <10 ms (único) / <20 ms (paralelo)
Forma de onda: Senoidal pura
THDv: <3%
Eficiência e Proteções
Eficiência MPPT: 99,9%
Eficiência global: 93%
Proteções:
Sobretensão / Sobrecorrente
Curto-circuito AC
Inversão de polaridade da bateria
Surtos AC Tipo III
Detecção de arco elétrico (AFCI)
Desligamento rápido
Disjuntores dedicados (AC, UPS, bateria e ge
Dados Gerais
Dimensões:530*830*150mm
Peso: 45 kg
Grau de proteção: IP20
Temperatura de operação: 0°C a 45°C
Armazenamento: -15°C a 60°C
Umidade relativa: 5% ~ 95%
Interface: LCD + LED / RS485 / Wi-Fi / CAN
Método de resfriamento: Inteligente (sem transformador)
Altura máxima de operação: <2000 m
Ruído típico: <50 dB
Certificações: CSA C22.2 No.107.1, UL 1741
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
Folhetos e Manuais
.png)
