Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:
- • Autossuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário.
- • Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede.
- • Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

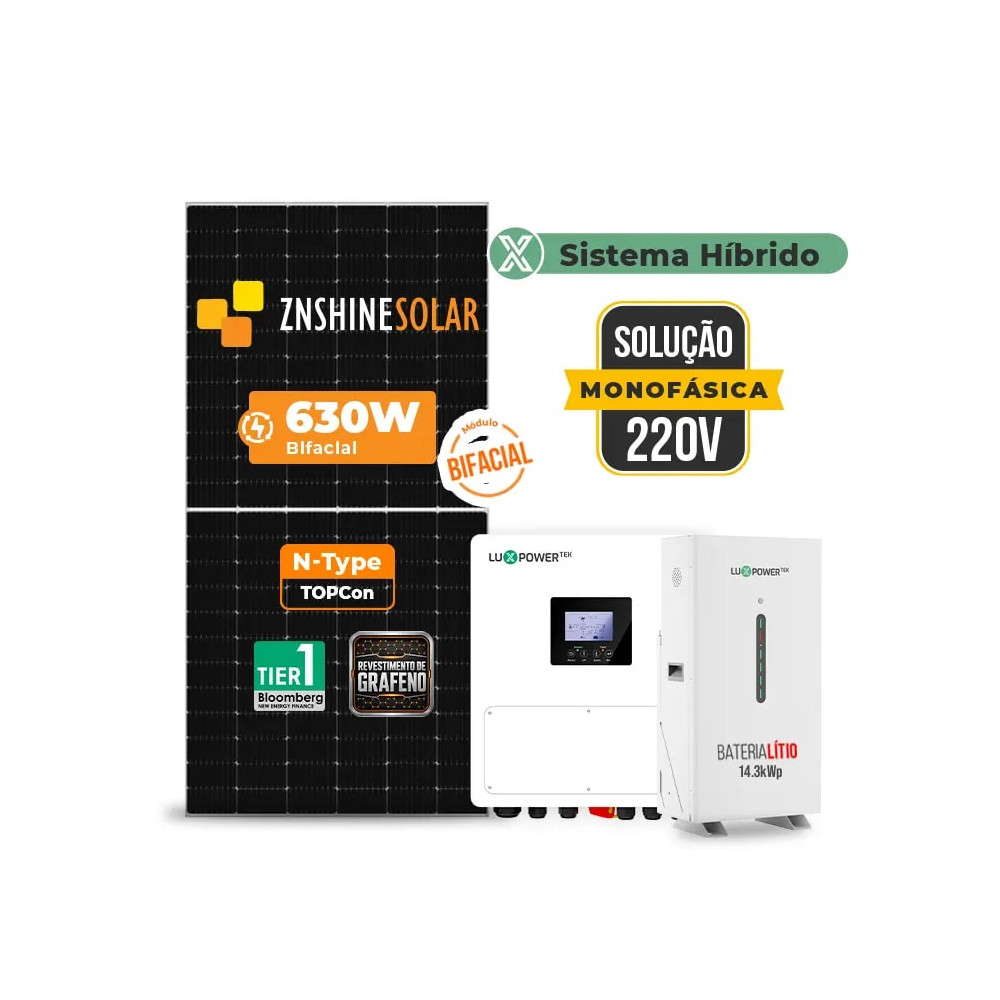

Esse Gerador Hibrido com potência de 8,820 KWp, é composto por:
Componentes do Kit
- 14x PAINEL SOLAR ZNSHINE ZXNR-BD132 GRAFENO TIER 1 BIFACIAL 630W HALF CELL
- 4x ESTRUTURA PRATYC 2.200.01.13.080 KIT 04 PERFIL TRILHO 2.4MTS PARA 04 PLACAS
- 4x ESTRUTURA PRATYC 2.200.01.18.054 KIT TELHA COLONIAL GANCHO 04 PLACAS S/PERFIL
- 50x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 50x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 1x BATERIA BACKUP LITIO LUXPOWER POWERGEM PRO 14,3 KWH 51.2V 280AH 8.000 CICLOS
- 1x INVERSOR SOLAR LUXPOWER HIBRIDO SNA600-PRO 6KW 2MPPT MONOFASSICO 220V 48V AFCI WIFI
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
Módulos Solares com Tecnologia Steel Frame e selo TIER 1.
Os módulos solares com moldura Steel Frame foram desenvolvidos para oferecer uma estrutura mais robusta em comparação às molduras tradicionais de alumínio. Com revestimento em zinco-alumínio-magnésio, essa tecnologia proporciona alta resistência mecânica, excelente proteção contra corrosão e maior confiabilidade em condições severas de instalação.
Maior resistência mecânica
A moldura Steel Frame apresenta desempenho estrutural superior, com alta resistência à tração, ao escoamento e à deformação. Isso contribui para maior segurança em instalações expostas a cargas elevadas, como vento intenso e neve.O produto também foi submetido a testes de carga em fábrica e testes em túnel de vento, com velocidade máxima de 60 m/s, equivalente a um tufão categoria 17.
Alta resistência à corrosão
O revestimento em zinco-alumínio-magnésio oferece excelente proteção contra corrosão, inclusive em bordas e cortes da estrutura. Essa característica torna o módulo mais preparado para uso externo e ambientes com maior exposição climática.
Mais durabilidade em campo
A tecnologia Steel Frame foi projetada para suportar longos períodos de exposição ao tempo, mantendo a integridade da estrutura e contribuindo para a vida útil do sistema fotovoltaico.
Revestimento de Grafeno
Módulos com revestimento de grafeno têm função autolimpante, podem aumentar a geração de energia e também economizar custos de manutenção.
Descrição Técnica — Módulo Solar ZNSHINE 630W Steel Frame
O Módulo Solar ZNSHINE 630W Steel Frame, da série ZXNR-BD132, é um módulo fotovoltaico monocristalino N-Type, com tecnologia Half-Cell, construção bifacial double glass e moldura Steel Frame. Desenvolvido para projetos que exigem alta eficiência, durabilidade estrutural e maior resistência em ambientes externos severos, o modelo oferece excelente desempenho energético e confiabilidade para aplicações comerciais, industriais e usinas solares.
Características elétricas — STC
Potência nominal: 630W
Tensão de máxima potência (Vmp): 41,40V
Corrente de máxima potência (Imp): 15,22A
Tensão de circuito aberto (Voc): 49,30V
Corrente de curto-circuito (Isc): 16,14A
Eficiência do módulo: 23,32%
Desempenho bifacial
Tecnologia bifacial
O modelo conta com tecnologia bifacial, permitindo geração adicional pela parte traseira conforme o nível de reflexão do solo, podendo alcançar:
Ganho traseiro de 5%: até 662W
Ganho traseiro de 15%: até 725W
Ganho traseiro de 25%: até 788W
Dados mecânicos
Tipo de célula: Monocristalina N-Type, células retangulares
Quantidade de células: 132 células, configuração 6 × 22
Dimensões: 2382 × 1134 × 28,5 mm
Peso: 33,5 kg ± 1,0 kg
Vidro: 2,0 mm + 2,0 mm, vidro temperado com alta transmissão e revestimento antirreflexo
Caixa de junção: IP68, com 3 diodos
Cabos: 4 mm², comprimento +300 mm / -200 mm, com conectores
Conectores: Compatível com MC4 ou MC4 EVO2
Condições de operação
Tensão máxima do sistema: 1500V DC
Temperatura de operação: -40°C a +85°C
Fusível máximo em série: 30A
Carga estática frontal máxima: até 5400 Pa
Carga estática traseira máxima: até 2400 Pa
NMOT: 44°C ± 2°C
Coeficientes de temperatura
Coeficiente de temperatura de Pmax: -0,28%/°C
Coeficiente de temperatura de Voc: -0,23%/°C
Coeficiente de temperatura de Isc: +0,045%/°C
Fator bifacial de referência: 80% ± 10%
Garantias e certificações
Garantia de produto: 12 anos
Garantia de performance: 30 anos
Degradação anual: 0,40%
Certificações: IEC 61215 / IEC 61730, ISO 9001, ISO 14001 e ISO 45001
Estrutura para Telha Colonial 4 Módulos Solares da Pratyc (Inox 304)
A Estrutura Colonial Pratyc Inox 304 foi projetada para fixação segura e durável de até 4 módulos fotovoltaicos em telhados coloniais. Produzida com componentes em aço inox 304 e alumínio 6005-T5, oferece máxima resistência à corrosão e longa vida útil, sendo a escolha ideal para projetos em regiões litorâneas ou com alta umidade.
Compatibilidade
Compatível com perfis H ou híbrido (2,75 m), pode ser instalada de três formas diferentes, adaptando-se a vigas, ripões ou estruturas específicas, com montagem por baixo para maior segurança. O kit completo inclui grampos finais e intermediários, emendas e parafusos inox, garantindo uma instalação prática, estável e protegida contra infiltrações.
Diferenciais e Benefícios:
Hastes, fixadores e parafusos em Inox 304 para máxima durabilidade
Resistência superior contra corrosão, ideal para ambientes agressivos
Suporte compatível com até 4 módulos solares (on-grid ou off-grid)
Três formas de instalação para maior versatilidade
Perfis H ou híbrido para diferentes configurações
Kit completo com todos os acessórios de montagem
Montagem rápida e segura conforme normas NR-35
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais com telhados coloniais, exigindo alta resistência mecânica e proteção contra corrosão.
Conteúdo do Kit:
08 Suportes ganchos – Alumínio
4 Grampos finais – Alumínio
6 Grampos intermediários + 2 extras – Alumínio
4 Emendas completas – Alumínio
16 Parafusos franceses M8x20 – Inox 304
34 Porcas flangeadas M8 – Inox 304
16 Parafusos brocantes 5,5 x 1" 1/2 – Inox 304
28 Parafusos T M8x25 – Inox 304
Anéis de apoio para grampos – Borracha
Porcas auto travantes M8 – Inox 304
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
A PGEM PRO com 8000 ciclos vida longa ao seu projeto !
A LuxPower PGEM PRO é uma bateria de lítio-ferro-fosfato (LFP) de 14,3 kWh e 280Ah, projetada para aplicações de armazenamento de energia em sistemas off grid, híbridos e backup.Conta com gestão inteligente BMS, comunicação CAN/RS485 e suporte a até 32 unidades em paralelo, sem necessidade de dispositivos adicionais.
Seus diferenciais comerciais incluem:
Maior flexibilidade: até 32 unidades empilháveis em paralelo, sem necessidade de módulos de comunicação.
Alto desempenho contínuo (0,5C): entrega energia estável 50% de entrega continua.
Gestão inteligente (Smart BMS): monitora e equilibra células automaticamente, aumentando a vida útil.
Atualização remota e backup de firmware: manutenção simplificada e operação sempre atualizada.
Segurança total: tecnologia LFP com múltiplas proteções integradas.
Compatibilidade universal: funcionamento garantido com as principais marcas de inversores do mercado.
Aplicações ideais:
Sistemas híbridos residenciais e comerciais
Armazenamento de energia solar
Backup em caso de falhas na rede
Projetos off grid e sistemas críticos
Principais especificações técnicas:
Modelo: PGEM PRO
Tipo de célula: LiFePO4 (LFP)
Energia nominal: 14,3 kWh
Capacidade: 280 Ah
Tensão nominal: 51,2 V
Tensão de carga: 56,5 V
Corrente máxima de carga: 140 A (contínua)
Corrente máxima de descarga: 140 A (contínua), até 200 A (pico 500 ms)
Profundidade de descarga (DOD): 90%
Ciclos de vida: 8.000 ciclos (@25°C, 90% DOD, 0,5C)
Comunicação: CAN / RS485 (autoendereçamento)
Operação e medidas
Grau de proteção: IP20
Dimensões (L x A x P): 475 × 900 × 238 mm
Peso: 115 kg
Temperatura de operação: -20°C a +55°C
Temperatura de armazenamento: -10°C a +35°C
Umidade: 5% a 85% (sem condensação)
Certificações:
CE, UN38.3, IEC62619
Registro de inmetro 011831/2025
Proteções integradas:
sobrecarga, sobredescarga,sobrecorrente,sobretensão,temperatura,curto-circuito
conexão reversa ,baixo SOC.
.
Inversor Híbrido LuxPower SNA PRO-EU 6K (Monofásico)
O SNA PRO-EU 6K é um inversor híbrido monofásico de 6.000W, projetado para aplicações residenciais e comerciais que exigem armazenamento de energia, backup rápido e alta capacidade de expansão.
Diferencias comerciais:
Possui 2 MPPTs e até 12kW de entrada FV, permitindo oversizing e maior geração.
Compatível com baterias 48V (lítio ou chumbo-ácido) e alta corrente de carga/descarga (135A/140A).
Permite paralelismo de até 16 unidades, garantindo expansão futura do sistema.
Conta com IP65, podendo ser instalado em áreas externas com segurança.
Solução ideal para quem busca autonomia, proteção contra apagões e flexibilidade de projeto.
Potência e Desempenho
Potência nominal AC: 6.000W
Surto (5s): 12.000W
Corrente nominal de saída: 26,5A
Frequência: 50/60Hz
Fator de potência: 0.99
Tempo de comutação (UPS): < 10ms (modo single)
Forma de onda: Senoidal pura
Ideal para cargas críticas e motores até 5HP, garantindo estabilidade mesmo em partidas exigentes.
Entrada Fotovoltaica (PV)
Potência máxima FV: 12.000W (6.000W / 6.000W por MPPT)
Número de MPPTs: 2 independentes
Faixa MPPT: 80 ~ 400V
Tensão máxima FV: 500V
Corrente máx. por MPPT: 40A (20A / 20A)
Corrente de curto-circuito por MPPT: 50A (25A / 25A)
Permite oversizing do arranjo fotovoltaico para maior eficiência de geração.
Banco de Baterias
Tensão nominal: 48V
Compatível com: Lítio e Chumbo-Ácido
Faixa de operação: 40 ~ 60V
Corrente máx. carga/descarga: 135A / 140A
Potência máx. carga/descarga: 6.000W
Possui função de “force wake-up” via PV, rede ou gerador.
Entrada Rede / Gerador
Tensão nominal: 230V
Entrada máxima da rede: 9.000W
Entrada gerador: 230V / 50-60Hz
Porta dedicada para gerador ou smart load
Proteções e Construção
Proteção contra polaridade reversa FV
Proteção contra sobrecorrente e sobretensão
Proteção anti-ilhamento
Proteção contra curto-circuito AC
Monitoramento de rede e falha de aterramento
DPS AC/DC Tipo II
Chave seccionadora FV integrada
Registro inmetro
Registro: 003438/2026 de 24/03/2026.
Características Gerais
Dimensões: 384 × 434 × 187 mm
Peso: 16,95 kg
Grau de proteção: IP65
Temperatura de operação: -25°C a 60°C
Comunicação: LCD + LED, RS485 / Wi-Fi / CAN
Paralelismo: até 16 unidades
Garantia: 5 anos
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
Folhetos e Manuais
.png)
