Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:
- • Autossuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário.
- • Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede.
- • Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

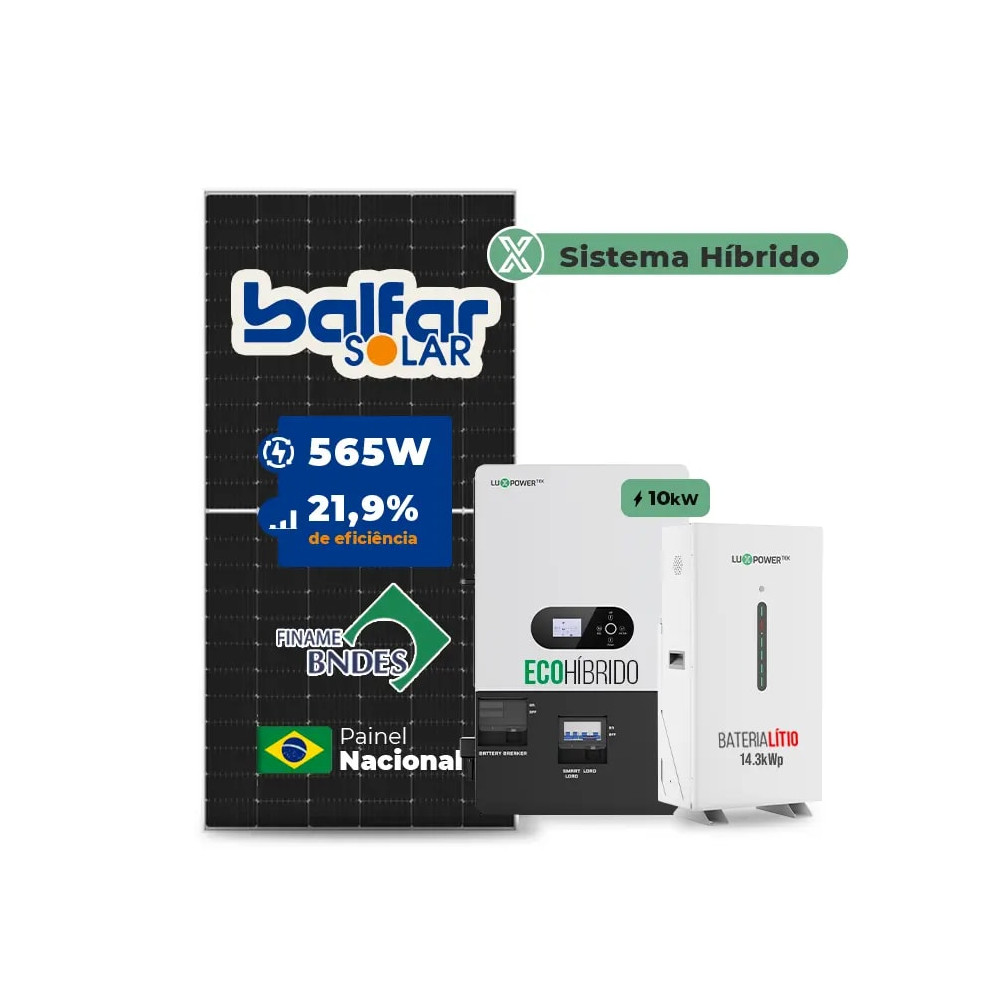

Esse Gerador Hibrido com potência de 11,300 KWp, é composto por:
Componentes do Kit
- 20x PAINEL SOLAR FINAME BS144M-565W 565W BALFAR BIFACIAL TOPCON NACIONAL
- 5x ESTRUTURA PRATYC 3.200.01.17.102 KIT TELHA METALICA MINI TRILHO BAIXO PARA 04 PLACAS
- 50x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 50x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 12x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 1x BATERIA BACKUP LITIO LUXPOWER POWERGEM PRO 14,3 KWH 51.2V 280AH 8.000 CICLOS
- 1x INVERSOR SOLAR LUXPOWER HIBRIDO SNA-BR ECO 10KW 2MPPT SPLIT PHASE 48V AFCI WIFI
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
A potência e a eficiência que o seu projeto precisa, com as facilidades do FINAME!
Potência: 565W
Eficiência de 21,9%
Tecnologia nacional com FINAME
Garantia de 10 anos para defeitos de fabricação e de 25 anos quantoa eficicência linear
Ideal para usinas e projetos de grande porte
Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.
Descrição Técnica – Painel Solar Balfar BS144M-565W Bifacial
Modelo: BS144M-565W Bifacial
Tipo de célula: Monocristalino 182 × 182 mm
Orientação das células: 144 células (6x24)
Potência máxima (Pmax): 565W
Eficiência do módulo: 21,9%
Tensão em Pmax (Vmp): 44,99V
Corrente em Pmax (Imp): 12,56A
Tensão de circuito aberto (Voc): 53V
Corrente de curto-circuito (Isc): 13,20A
Vidro frontal: Vidro solar de alta transparência (3,2 mm)
Estrutura: Alumínio anodizado (cor prata)
Caixa de junção: IP68
Cabos: 4,0 mm² – 280 mm
Conector: MC4 (original ou compatível)
Temperatura operacional: -40 °C a +85 °C
Tensão máxima do sistema: 1500VDC (IEC)
Corrente máxima no fusível: 25A
Coeficiente de temperatura (Pmax): -0,32%/°C
Dimensões do módulo: 2279 x 1134 x 35 mm
Certificação FINAME: Sim
Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência
CÓDIGO FINAME PAINEIS E GERADORES
- 4175050 -SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW
- 4183467 - SISTEMA GERADOR FOTOVOLTAICO - ENTRE 75KW E 375KW
Certificações e Conformidades – Balfar BS144M-565W Bifacial
FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.
Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.
IEC (Com base nas normas da indústria solar):
IEC 61215: Testes de desempenho para módulos fotovoltaicos
IEC 61730: Requisitos de segurança elétrica e mecânica
Testes em ambiente agressivo:
Resistência à névoa salina
Resistência à corrosão por amônia
Teste com areia trazida pelo vento
(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)
Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.
Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.
Detalhes do Registro inmetro 003396/2025
Estrutura Mini Trilho Baixo cm para Telha Metálica – Pratyc
A Estrutura Mini Trilho Baixo 42 cm é a solução ideal para fixação de painéis solares em telhados metálicos trapezoidais. Desenvolvida pela Pratyc com alumínio 6005-T5 de alta resistência e fixadores em aço inox 304, oferece durabilidade, leveza e resistência à corrosão, garantindo desempenho superior em projetos fotovoltaicos residenciais, comerciais e industriais.
Design compact
Seu design compacto permite instalação rápida e segura, distribuindo a carga dos módulos solares de forma uniforme e garantindo a estanqueidade da cobertura com vedação em borracha EPDM. É a escolha perfeita para integradores solares que buscam velocidade de montagem, confiabilidade e compatibilidade com diferentes módulos fotovoltaicos.
Vantagens da Estrutura Mini Trilho Baixo Pratyc:
Compatível com módulos solares de diversas marcas e tamanhos
Ideal para telhados metálicos com perfil trapezoidal
Kit completo com suportes, grampos e fixadores
Alta durabilidade em ambientes externos
Vedação eficiente contra infiltrações
Facilita a instalação, reduzindo tempo de obra e custo operacional
Aplicações recomendadas:
Sistemas de energia solar fotovoltaica on-grid e off-grid
Instalações residenciais, comerciais e industriais
Telhados metálicos trapezoidais
Conteúdo do kit:
10 Suportes Mini Trilho Baixo (42 cm) – Alumínio 6005-T5
40 Parafusos auto brocantes sextavados 5,5 x 1" – Inox 304
8 Grampos intermediários – Alumínio 6005-T5
4 Grampos finais – Alumínio 6005-T5
10 Parafusos T M8x25 – Inox 304
10 Porcas auto travantes M8 – Inox 304
20 Borrachas EPDM
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
A PGEM PRO com 8000 ciclos vida longa ao seu projeto !
A LuxPower PGEM PRO é uma bateria de lítio-ferro-fosfato (LFP) de 14,3 kWh e 280Ah, projetada para aplicações de armazenamento de energia em sistemas off grid, híbridos e backup.Conta com gestão inteligente BMS, comunicação CAN/RS485 e suporte a até 32 unidades em paralelo, sem necessidade de dispositivos adicionais.
Seus diferenciais comerciais incluem:
Maior flexibilidade: até 32 unidades empilháveis em paralelo, sem necessidade de módulos de comunicação.
Alto desempenho contínuo (0,5C): entrega energia estável 50% de entrega continua.
Gestão inteligente (Smart BMS): monitora e equilibra células automaticamente, aumentando a vida útil.
Atualização remota e backup de firmware: manutenção simplificada e operação sempre atualizada.
Segurança total: tecnologia LFP com múltiplas proteções integradas.
Compatibilidade universal: funcionamento garantido com as principais marcas de inversores do mercado.
Aplicações ideais:
Sistemas híbridos residenciais e comerciais
Armazenamento de energia solar
Backup em caso de falhas na rede
Projetos off grid e sistemas críticos
Principais especificações técnicas:
Modelo: PGEM PRO
Tipo de célula: LiFePO4 (LFP)
Energia nominal: 14,3 kWh
Capacidade: 280 Ah
Tensão nominal: 51,2 V
Tensão de carga: 56,5 V
Corrente máxima de carga: 140 A (contínua)
Corrente máxima de descarga: 140 A (contínua), até 200 A (pico 500 ms)
Profundidade de descarga (DOD): 90%
Ciclos de vida: 8.000 ciclos (@25°C, 90% DOD, 0,5C)
Comunicação: CAN / RS485 (autoendereçamento)
Operação e medidas
Grau de proteção: IP20
Dimensões (L x A x P): 475 × 900 × 238 mm
Peso: 115 kg
Temperatura de operação: -20°C a +55°C
Temperatura de armazenamento: -10°C a +35°C
Umidade: 5% a 85% (sem condensação)
Certificações:
CE, UN38.3, IEC62619
Registro de inmetro 011831/2025
Proteções integradas:
sobrecarga, sobredescarga,sobrecorrente,sobretensão,temperatura,curto-circuito
conexão reversa ,baixo SOC.
.
LuxPower SNA BR 10K (Split-Phase)
O LuxPower SNA BR 10K é a solução ideal para quem busca autonomia energética, segurança contra apagões e alta performance em aplicações residenciais e comerciais. Com tecnologia off-grid interativa, ele permite trabalhar com painéis solares, baterias e gerador/redes de forma integrada, garantindo energia contínua mesmo em situações críticas. Seu sistema bifásico 120/240V (split-phase) atende perfis de consumo em todo o Brasil, entregando flexibilidade para diferentes tipos de instalações. Com corrente de carga/descarga de até 250A, dois MPPTs robustos e suporte a até 18 kW de entrada fotovoltaica, a solução oferece eficiência, estabilidade e capacidade de expansão.O modelo conta com portas de saída CA duplas para cargas críticas, proteção AFCI integrada, design com disjuntores incorporados e controle automático de gerador — ideal para quem precisa de segurança e confiabilidade no fornecimento de energia.O SNA BR 10K é um equipamento premium, projetado para quem busca alto desempenho, durabilidade e autonomia, com tecnologia de ponta da LuxPower, uma das marcas mais respeitadas em sistemas híbridos e off-grid.
Características Principais
Saída bifásica 120/240V (split-phase)
2 MPPTs independentes, totalizando 4 entradas;
Potência máxima FV: 18.000 W
Corrente máxima de carga/descarga: 250A
Portas de saída CA duplas para cargas essenciais e não essenciais
Porta GEN dedicada (acoplamento CA até 19,2 kW)
Proteção AFCI integrada
Bateria pode ser ativada por FV, rede ou gerador
Função de carregamento por CA/gerador 120V ou 240V
Design integrado com disjuntores de UPS e bateria
Especificações Elétricas
Entrada Fotovoltaica (PV)
Potência máx. do arranjo: 18.000 W
Número de MPPTs: 2
Faixa de operação MPPT: 120–385 V
Corrente máxima por MPPT: 32,5 A
Corrente de curto-circuito máx.: 35 A
Bateria
Compatibilidade: Íons de Lítio / Chumbo-Ácido
Tensão nominal: 48/51,2V
Faixa de tensão: 46,4–60 V
Corrente máx. de carga/descarga: 250 A
Potência máx. de carga/descarga: 10.000 W
Entrada CA / Rede
Tensão nominal: 110/220V; 120/240V
Faixa de entrada: 90–280V
Frequência: 50/60 Hz (auto detecção)
FP: 0.99
THDI: < 5%
Saída UPS (Modo Backup)
Potência nominal: 10.000 W
Tensão: 110/220; 120/240V
Potência de surto: 2x potência por 5s
Tempo de comutação: <10ms (solo)
THDV: <3%
Entrada Gerador (GEN)
Faixa: 110/220; 120/240V
Potência máx. de entrada: 19,2 kW
Função: Partida/Parada automática do gerador
Proteções Integradas
Proteção contra polaridade reversa (PV e bateria)
Proteção contra sobrecorrente e sobretensão
Proteção contra curto-circuito CA
AFCI + RSD monitoring
DPS CC e CA (Tipo III)
Chave seccionadora CC integrada
Comunicação
LCD + LED RGB
RS485
Wi-Fi
CAN
Certificações
CSA STD
C22.2 No.107.1
UL STD.1741
Registro de inmetro 000173/2026
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
Folhetos e Manuais
.png)
