Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:
- • Autossuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário.
- • Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede.
- • Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

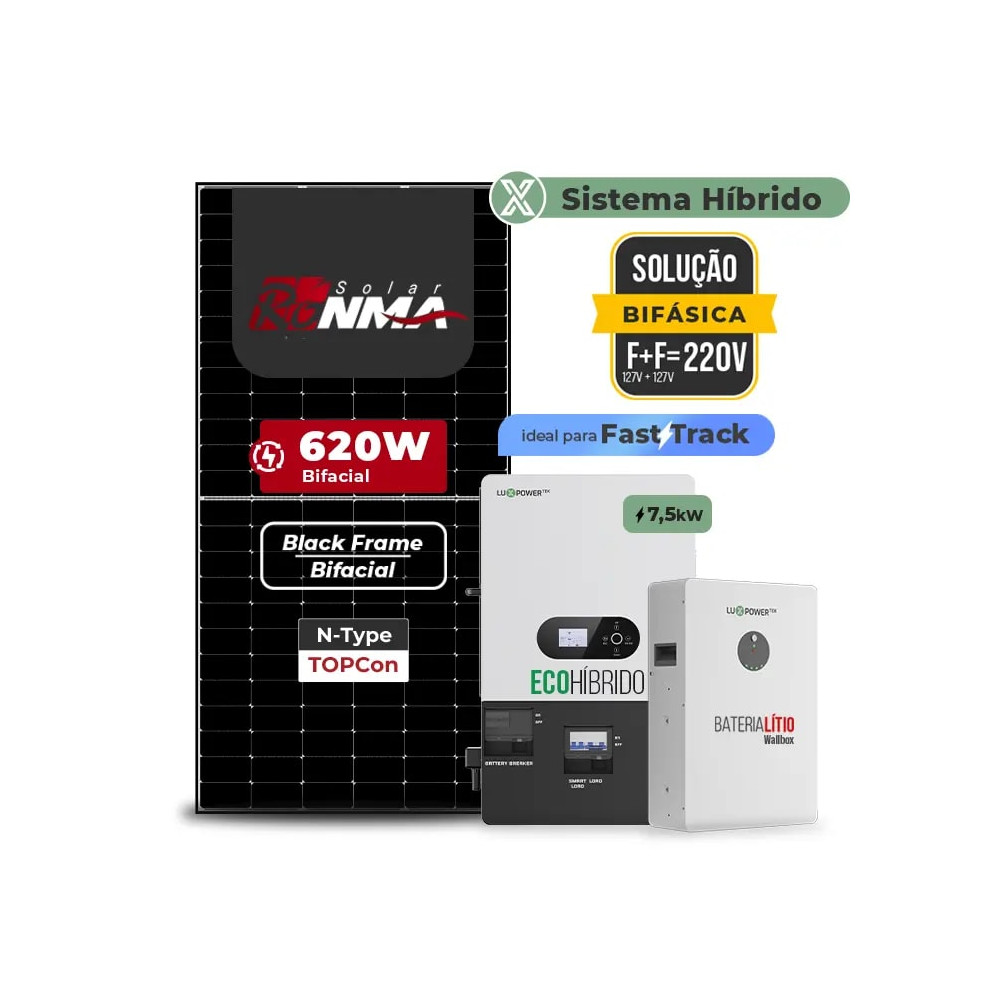

Esse Gerador Hibrido com potência de 11,160 KWp, é composto por:
Componentes do Kit
- 18x PAINEL SOLAR RONMA SOLAR RM-620W-132TB BLACK FRAME BIFACIAL 620W HALF CELL
- 50x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 50x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 2x BATERIA BACKUP LITIO LUXPOWER POWERGEM 5.12KWH 51.2V 100A 6.000 CICLOS
- 1x INVERSOR SOLAR LUXPOWER HIBRIDO SNA-BR ECO 7.5KW 2MPPT SPLIT PHASE 48V AFCI WIFI
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
SKYMAX 620W N-TOPCon Bifacial / Alta Eficiência e Robustez
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Bateria de Lítio LXP PowerGem 5,12 kWh
A LXP PowerGem 5,12 kWh é uma bateria de lítio desenvolvida para sistemas de armazenamento de energia solar, oferecendo alta eficiência, segurança e escalabilidade. Equipada com células de lítio LiFePO4 (LFP), garante maior vida útil, estabilidade térmica e elevado nível de proteção operacional.
BMS inteligente integrado,
Conta com BMS inteligente integrado, responsável pelo gerenciamento ativo das células, balanceamento automático e múltiplas camadas de proteção contra sobrecarga, descarga excessiva, curto-circuito e variações de temperatura. Sua arquitetura permite instalação rápida, comunicação inteligente com o inversor e monitoramento remoto, facilitando a operação e manutenção do sistema. A PowerGem suporta paralelismo de até 32 módulos, possibilitando expansão modular conforme a demanda energética do projeto, sendo compatível com inversores híbridos e off-grid de ampla faixa de tensão.
Principais características técnicas:
Tecnologia de lítio LiFePO4 (LFP)
Capacidade nominal de 5,12 kWh
BMS inteligente com gerenciamento ativo
Balanceamento automático de células
Comunicação integrada com inversores compatíveis
Monitoramento e atualização remota
Proteções elétricas e térmicas múltiplas
Design compacto para instalação em parede ou piso
Expansão modular com conexão em paralelo
Benefícios comerciais:
Agrega alto valor ao projeto solar
Ideal para backup energético e autonomia
Expansão modular sem complexidade
Tecnologia segura e durável
Redução de riscos e aumento da confiabilidade
Excelente argumento de venda para cenários de apagões e instabilidade da rede
Ficha Técnica:
Tensão nominal: 51,2V
Capacidade Nominal: 100Ah
Energia Nominal: 5120Wh
Ciclos de Vida: 6000 ciclos
Tensão de Carregamento: 56,5V
Corrente Máxima de de Carga/Descarga: 100A
Corrente de pico de descarga: 105A/ 15s, 120A/0.5s;
Baterias em Paralelo: Até 32 unidades
Proteção: IP20
Dimensões (L*P*A): 640x428x166mm
Peso: 58kg
Comunicação: CAN/RS485
Inversores Compatíveis: Victron, Luxpower, Deye, Voltronic, SMA, Goodewe, Growatt, Sofar, Solark, SRNE, Must
Umidade: 5% ~ 85% RH (Sem Condensação)
Temperatura de Descarga: -20 ~ 55*C
Temperatura de Armazenamento: -10 ~ 35*C
Manutenção Remota: Atualização remota flexível, monitoramento remoto.
Garantia: 10 anos, 6.000 ciclos
Certificados: CE UN38.3 IEC62619
Número do Registro INMETRO: 011345/2025
Proteção:
Contra Sobrecarga/descarga
Contra Sobrecorrente
Contra Sobretensão
Contra Sobretemperatura
Contra Curto-circuito
Contra conexão reversa.
Contra SOC baixo
SNA-BR 7.5KW: Seu fast track Hibrido
Inversor Solar Eco Híbrido – Autonomia energética com conexão inteligente à rede
O ECO-HÍBRIDO 75000 BR é um inversor híbrido bifásico inteligente desenvolvido para gestão completa de energia residencial ou comercial, com integração perfeita entre geração fotovoltaica, rede elétrica e armazenamento em baterias. Ideal para sistemas on-grid, off-grid e backup, ele oferece autonomia, segurança e eficiência no uso da energia elétrica.
Projetado para o mercado brasileiro o ECO-HÍBRIDO 7500 BR combina tecnologia avançada, design compacto e instalação simplificada, garantindo uma transição suave e automática entre as fontes de energia — rede, solar e bateria — em menos de 15 milissegundos, proporcionando alimentação contínua e estável. Com suporte para até 16 unidades em paralelo, o sistema é altamente escalável e adequado tanto para pequenas residências quanto para grandes instalações. Possui ainda porta dedicada para gerador e recursos de gerenciamento de carga inteligente, assegurando performance otimizada e maior vida útil do sistema.
Diferenciais Competitivos
Comutação ultrarrápida <15 ms
Suporte a até 16 inversores em paralelo
Porta exclusiva para gerador ou acoplamento AC
Proteção AFCI integrada para segurança avançada
Comunicação inteligente via Wi-Fi, RS485 e CAN
Design compacto e moderno
Operação silenciosa e eficiente
Descrição Técnica Detalhada
Entrada Fotovoltaica (PV DC)
Potência máxima de entrada PV: 18000 W (9000 W + 9000 W)
Tensão nominal de entrada PV: 320 V
Número de MPPTs independentes: 2 (2:2)
Faixa de tensão de entrada PV: 100 ~ 480 V
Faixa de tensão MPPT: 120 ~ 385 V
Tensão de partida: 100 V
Corrente máxima por MPPT: 26 A
Corrente máxima de curto-circuito por MPPT: 35 A
Bateria
Tipo compatível: Íons de Lítio
Tensão nominal: 48 V
Faixa de operação: 38,4 ~ 60 V
Corrente máxima de carga/descarga: 250 A
Potência máxima de carga/descarga: 7500 W
Funções automáticas:
Despertar da bateria via PV
Despertar da bateria via rede elétrica
Rede (Grid)
Tensão nominal de saída AC: 127/220 V
Frequência nominal: 60 Hz
Corrente máxima de entrada AC: 54,50A
Potência máxima de entrada AC: 11000 W
Corrente contínua de passagem AC: 54.50A
Gerador (GEN)
Tensão nominal: 127/220 V
Frequência nominal: 60 Hz
Corrente de entrada: 63 A
Proteção de overload: 5s@=150% carga /10s@110%~150% car
Saída UPS (Ininterrupta)
Potência nominal: 5000 W
Tensão de saída: 127/220 V
Corrente nominal: 22,8 A
Frequência: 60 Hz
Potência de surto: 2×Pn por até 2 segundos
Tempo de comutação: <15 ms (único) / <30 ms (paralelo)
Forma de onda: Senoidal pura
THDv: <3%
Eficiência e Proteções
Eficiência MPPT: 99,9%
Eficiência global: 93%
Proteções:
Sobretensão / Sobrecorrente
Curto-circuito AC
Inversão de polaridade da bateria
Surtos AC Tipo III
Detecção de arco elétrico (AFCI)
Desligamento rápido
Disjuntores dedicados (AC, UPS, bateria e ge
Dados Gerais
Dimensões:530*830*150mm
Peso: 45 kg
Grau de proteção: IP20
Temperatura de operação: 0°C a 45°C
Armazenamento: -15°C a 60°C
Umidade relativa: 5% ~ 95%
Interface: LCD + LED / RS485 / Wi-Fi / CAN
Método de resfriamento: Inteligente (sem transformador)
Altura máxima de operação: <2000 m
Ruído típico: <50 dB
Certificações: CSA C22.2 No.107.1, UL 1741
