Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:
- • Autossuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário.
- • Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede.
- • Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

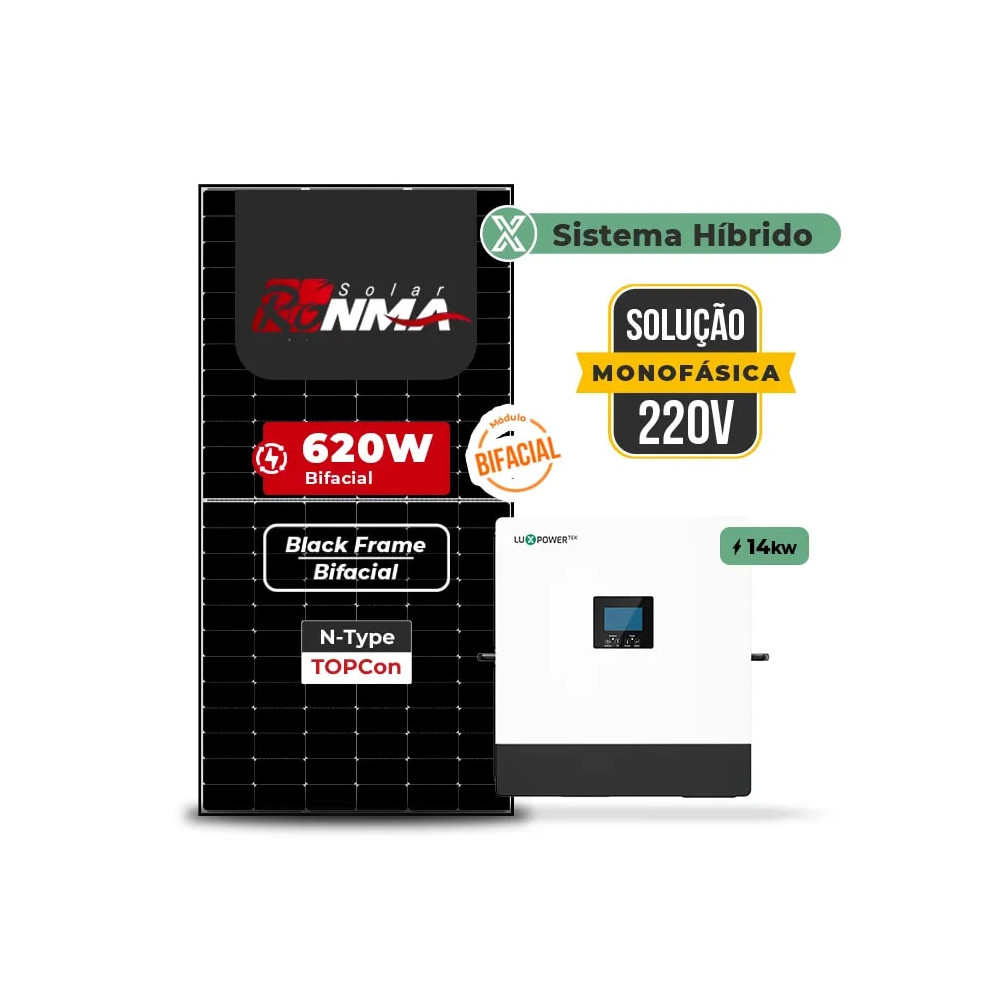

Esse Gerador Hibrido com potência de 18,600 KWp, é composto por:
Componentes do Kit
- 30x PAINEL SOLAR RONMA SOLAR RM-620W-132TB BLACK FRAME BIFACIAL 620W HALF CELL
- 8x ESTRUTURA PRATYC 2.200.03.18.047 KIT TELHA FIBRO METAL INOX 250MM P/ 04 PLACAS S/PERFIL
- 8x ESTRUTURA PRATYC 2.200.01.13.080 KIT 04 PERFIL TRILHO 2.4MTS PARA 04 PLACAS
- 100x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 100x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 16x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 1x INVERSOR SOLAR LUXPOWER HIBRIDO SNA2 EU LT 14KW 2MPPT MONOFASSICO 220V 48V AFCI WIFI
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
SKYMAX 620W N-TOPCon Bifacial / Alta Eficiência e Robustez
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
Estrutura Fibrometálica para 4 Módulos Solares Pratyc Inox
A Estrutura Fibrometálica Pratyc Inox com perfil de 2,75 m é desenvolvida para fixação segura e durável de até 4 módulos fotovoltaicos em telhas de fibrocimento com estrutura metálica. Produzida em aço inox 304 e alumínio 6063-T5, oferece máxima resistência à corrosão, longa vida útil e desempenho superior, mesmo em ambientes de alta salinidade ou umidade.
Hastes de 250MM
Com hastes Inox M10 x 250 mm e opção de perfis H, C ou híbrido, adapta-se a diferentes formas de fixação (lateral ou por baixo) e garante montagem prática e vedação eficiente com borracha EPDM para proteção contra infiltrações.
Diferenciais e Benefícios:
Estrutura e fixadores em Inox 304 para máxima durabilidade
Resistência superior à corrosão, ideal para regiões litorâneas e industriais
Compatível com até 4 módulos solares (on-grid ou off-grid)
Perfis versáteis: H, C ou híbrido para diferentes configurações
Kit completo com grampos, emendas e acessórios de fixação
Montagem simplificada e segura conforme normas NR-35
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais em telhados de fibrocimento com estrutura metálica, onde a longevidade e resistência contra corrosão são essenciais.
Conteúdo do Kit:
8 Hastes fibrometálicas Inox M10 x 250 mm
4 Grampos finais + 6 grampos intermediários completos + 2 extras – Alumínio 6063-T5
4 Emendas completas – Alumínio 6063-T5
Borrachas de vedação
Parafusos T M8x25 e porcas flangeadas M8 – Inox 304
Componentes extras para fixação de microinversor
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Perfil H, C ou Híbrido (2,40 m) - Alumínio 6063-T5
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Solução híbrida de 10KW para redes monofásicas F+N=220V
Seu projeto com mais potência, autonomia e flexibilidade para aplicações híbridas.
O LuxPower SNA2-EU-LT 14K é um inversor off-grid monofásico de 14kW, ideal para aplicações residenciais e comerciais que demandam maior capacidade de backup, operação híbrida e integração inteligente com baterias e gerador. Com 2 MPPTs, entrada FV de até 24kW, suporte a 16 unidades em paralelo, porta GEN separada e compatibilidade com smart loads, o modelo oferece alto desempenho, versatilidade de projeto e mais independência energética.
Diferenciais do produto
Inversor hÍbrido monofásico para aplicações residenciais e comerciais
Potência nominal de saída 14.000W
Entrada FV máxima de 24.000W
2 MPPTs independentes
Suporta modos de trabalho híbridos
Compatível com baterias de lítio e chumbo-ácido
Porta GEN separada para integração com gerador
Permite acoplamento CA para sistemas on-grid existentes
Suporta cargas inteligentes (smart loads)
Partida e parada automáticas
Suporta até 16 unidades em paralelo para on-grid/off-grid /híbrido
Modo de operação inteligente para redução de custos e rápido ROI
Design leve para instalação mais fácil
Proteções e segurança
Proteção contra sobrecorrente e sobretensão
Proteção contra curto-circuito em CA
Monitoramento da rede
Proteção contra surto CA/CC Tipo III
Tempo de comutação UPS < 10 ms
Forma de onda senoidal
Topologia sem transformador / com transformador
Comunicação integrada via RS485 / Wi-Fi / CAN
Parâmetros técnicos
Modelo: SNA2-EU-LT 14K
Potência máxima de entrada FV: 24.000W (12000/12000)
Tensão nominal de entrada FV: 320V
Número de entradas MPPT independentes: 2 / (2:2)
Tensão máxima de entrada FV: 480V
Faixa de tensão MPPT: 120 ~ 440V
Tensão de partida: 100V
Corrente máxima por MPPT: 35 / 35A
Corrente máxima de curto-circuito por MPPT: 44 / 44A
Tipos de baterias compatíveis: Íons de Lítio / Chumbo-ácido
Tensão nominal da bateria: 48 / 51,2V
Faixa de tensão da bateria: 46,4 ~ 60V / 38,4 ~ 60V
Corrente máxima de carga/descarga: 270A
Potência máxima de carga/descarga: 13.000W
Função de “wakeup battery” pelo PV e rede: Sim
Saída CA
Tensão CA nominal: 230V
Tensão CA de partida: 90V
Faixa de tensão CA aceitável: 130 ~ 280V
Frequência nominal: 50 / 60Hz
Corrente nominal de entrada: 100A
Potência nominal de entrada: 24.000W
Fator de potência (PF): 0,99
THDi: < 5%
Corrente máxima contínua de passagem: 100A
Tensão nominal GEN: 230V
Frequência nominal GEN: 50 / 60Hz
Corrente nominal GEN: 65A
Potência nominal GEN: 15.000W
Saída LOAD (UPS): 14.000W (com PV + bateria)
Corrente nominal da saída LOAD: 61A
Tempo de comutação (UPS): < 10ms
Forma de onda: Onda senoidal
THDv: < 3%
Eficiência
Eficiência máxima da MPPT: 99,0%
Eficiência máxima: 93,5%
Eficiência máxima de carga/descarga: 93,0%
Dados Gerais
Dimensões: 520 × 580 × 163 mm
Peso: 32,5 kg
Grau de proteção: IP20
Faixa de temperatura de operação: 0 ~ 45°C
Faixa de temperatura de armazenamento: -15 ~ 60°C
Umidade relativa: 5% ~ 95%
Interface e comunicação: LCD + RGB, RS485 / Wi-Fi / CAN
Garantia: 2 anos
Método de resfriamento: Resfriamento inteligente
Topologia CA / Bateria: Sem transformador / Com transformador
Altitude máxima de operação: 2000m
Emissão de ruído: 55dB
Padrões e certificações: NRS 097, EN 62109-1/-2
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
