Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:
- • Autossuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário.
- • Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede.
- • Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

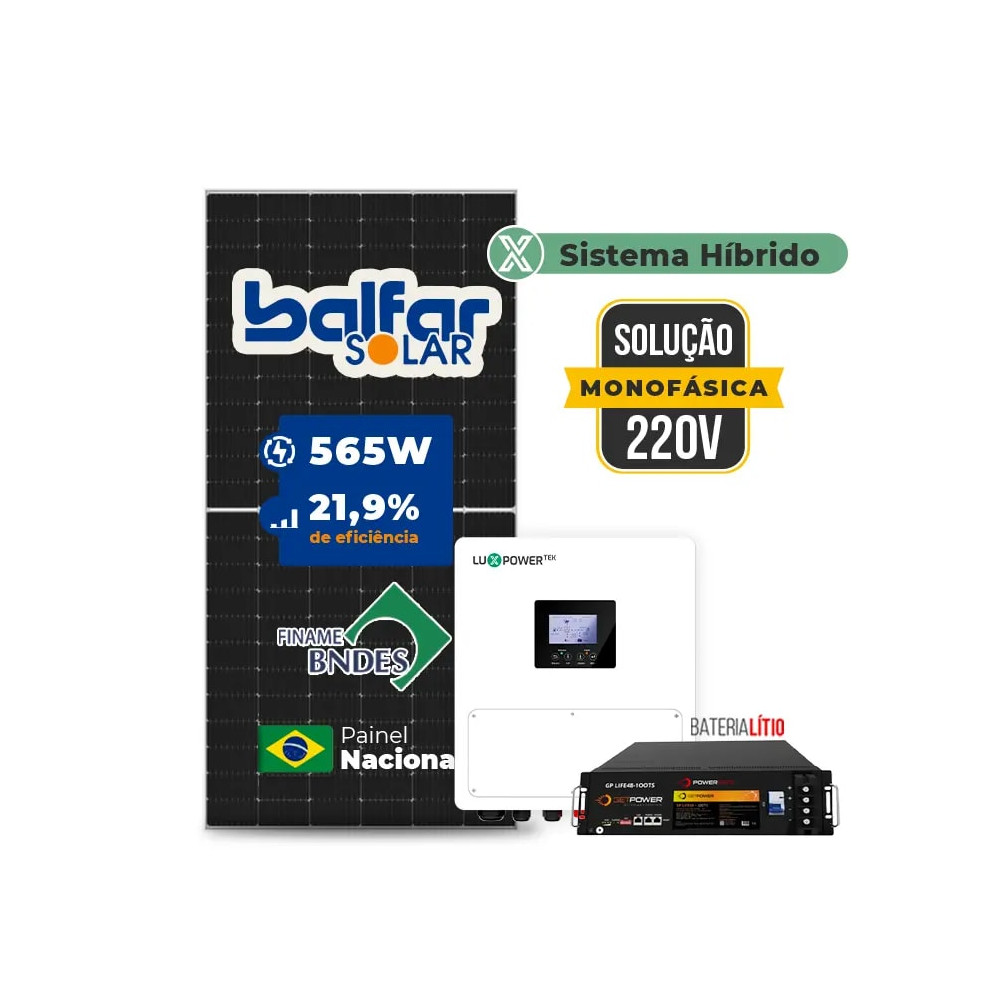

Esse Gerador Hibrido com potência de 9,040 KWp, é composto por:
Componentes do Kit
- 16x PAINEL SOLAR FINAME BS144M-565W 565W BALFAR BIFACIAL TOPCON NACIONAL
- 4x ESTRUTURA PRATYC 3.200.01.17.102 KIT TELHA METALICA MINI TRILHO BAIXO PARA 04 PLACAS
- 50x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 50x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 1x BATERIA LITIO MOURA 48MLS100 RACK 4,8KWH 48V LITIO 100A 6.000 CICLOS
- 1x INVERSOR SOLAR LUXPOWER HIBRIDO SNA600-PRO 6KW 2MPPT MONOFASSICO 220V 48V AFCI WIFI
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
A potência e a eficiência que o seu projeto precisa, com as facilidades do FINAME!
Potência: 565W
Eficiência de 21,9%
Tecnologia nacional com FINAME
Garantia de 10 anos para defeitos de fabricação e de 25 anos quantoa eficicência linear
Ideal para usinas e projetos de grande porte
Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.

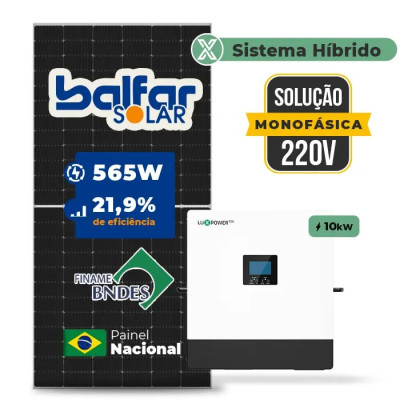

Descrição Técnica – Painel Solar Balfar BS144M-565W Bifacial
Modelo: BS144M-565W Bifacial
Tipo de célula: Monocristalino 182 × 182 mm
Orientação das células: 144 células (6x24)
Potência máxima (Pmax): 565W
Eficiência do módulo: 21,9%
Tensão em Pmax (Vmp): 44,99V
Corrente em Pmax (Imp): 12,56A
Tensão de circuito aberto (Voc): 53V
Corrente de curto-circuito (Isc): 13,20A
Vidro frontal: Vidro solar de alta transparência (3,2 mm)
Estrutura: Alumínio anodizado (cor prata)
Caixa de junção: IP68
Cabos: 4,0 mm² – 280 mm
Conector: MC4 (original ou compatível)
Temperatura operacional: -40 °C a +85 °C
Tensão máxima do sistema: 1500VDC (IEC)
Corrente máxima no fusível: 25A
Coeficiente de temperatura (Pmax): -0,32%/°C
Dimensões do módulo: 2279 x 1134 x 35 mm
Certificação FINAME: Sim
Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência
CÓDIGO FINAME PAINEIS E GERADORES
- 4175050 -SISTEMA GERADOR FOTOVOLTAICO - 750W ATÉ 75KW
- 4183467 - SISTEMA GERADOR FOTOVOLTAICO - ENTRE 75KW E 375KW
Certificações e Conformidades – Balfar BS144M-565W Bifacial
FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.
Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.
IEC (Com base nas normas da indústria solar):
IEC 61215: Testes de desempenho para módulos fotovoltaicos
IEC 61730: Requisitos de segurança elétrica e mecânica
Testes em ambiente agressivo:
Resistência à névoa salina
Resistência à corrosão por amônia
Teste com areia trazida pelo vento
(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)
Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.
Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.
Detalhes do Registro inmetro 003396/2025
Estrutura Mini Trilho Baixo cm para Telha Metálica – Pratyc
A Estrutura Mini Trilho Baixo 42 cm é a solução ideal para fixação de painéis solares em telhados metálicos trapezoidais. Desenvolvida pela Pratyc com alumínio 6005-T5 de alta resistência e fixadores em aço inox 304, oferece durabilidade, leveza e resistência à corrosão, garantindo desempenho superior em projetos fotovoltaicos residenciais, comerciais e industriais.
Design compact
Seu design compacto permite instalação rápida e segura, distribuindo a carga dos módulos solares de forma uniforme e garantindo a estanqueidade da cobertura com vedação em borracha EPDM. É a escolha perfeita para integradores solares que buscam velocidade de montagem, confiabilidade e compatibilidade com diferentes módulos fotovoltaicos.
Vantagens da Estrutura Mini Trilho Baixo Pratyc:
Compatível com módulos solares de diversas marcas e tamanhos
Ideal para telhados metálicos com perfil trapezoidal
Kit completo com suportes, grampos e fixadores
Alta durabilidade em ambientes externos
Vedação eficiente contra infiltrações
Facilita a instalação, reduzindo tempo de obra e custo operacional
Aplicações recomendadas:
Sistemas de energia solar fotovoltaica on-grid e off-grid
Instalações residenciais, comerciais e industriais
Telhados metálicos trapezoidais
Conteúdo do kit:
10 Suportes Mini Trilho Baixo (42 cm) – Alumínio 6005-T5
40 Parafusos auto brocantes sextavados 5,5 x 1" – Inox 304
8 Grampos intermediários – Alumínio 6005-T5
4 Grampos finais – Alumínio 6005-T5
10 Parafusos T M8x25 – Inox 304
10 Porcas auto travantes M8 – Inox 304
20 Borrachas EPDM
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Por que escolher a Moura?
A força de uma marca que é sinônimo de confiança e alta performance.
Quando o assunto é armazenamento de energia, não existe espaço para incertezas — e é exatamente por isso que a Moura se tornou referência absoluta no mercado. Com décadas de história, presença nacional e tecnologia de ponta, a marca é reconhecida pela robustez, confiabilidade e excelência operacional, características que transformaram a Moura na escolha número um entre empresas e profissionais que exigem resultados reais.
Descrição Técnica – Bateria Moura 48MLS100
Tecnologia Lítio Ferro Fosfato (LiFePO4 – LFP)
Desenvolvida para sistemas fotovoltaicos, com foco em aplicações de ciclagem profunda.
Indicada para uso residencial e comercial.
Alta densidade energética com peso e volume reduzidos, facilitando logística e instalação (inclusive em locais remotos).
Desempenho
Tensão nominal: 48V
Capacidade: 100Ah
Energia útil: ~5 kWh
Ciclos de vida: > 6.000 ciclos @ 80% DOD (25°C)
Corrente nominal de carga e descarga: 0,2C
Corrente máxima de carga/descarga: 1C
BMS (Gerenciamento de Bateria)
BMS robusto garantindo equalização das células
Sistema antifurto: giroscópio + descarga de desligamento
Proteções contra:
Sobrecarga
Descarga excessiva
Sobrecorrente
Curto-circuito
Sobreaquecimento
Comunicação
Protocolos: Modbus, CAN
Telemetria completa:
Tensão ,Corrente e Temperatura
SOC (Estado de Carga)
SOH (Estado de Saúde)
Sistema de Monitoramento
Monitoramento individual de células
SOC / SOH
Capacidade da bateria
Número de ciclos
Status do sistema, proteção, falhas e alarmes
Registro INMETRO 000136/2024
Inversor Híbrido LuxPower SNA PRO-EU 6K (Monofásico)
O SNA PRO-EU 6K é um inversor híbrido monofásico de 6.000W, projetado para aplicações residenciais e comerciais que exigem armazenamento de energia, backup rápido e alta capacidade de expansão.
Diferencias comerciais:
Possui 2 MPPTs e até 12kW de entrada FV, permitindo oversizing e maior geração.
Compatível com baterias 48V (lítio ou chumbo-ácido) e alta corrente de carga/descarga (135A/140A).
Permite paralelismo de até 16 unidades, garantindo expansão futura do sistema.
Conta com IP65, podendo ser instalado em áreas externas com segurança.
Solução ideal para quem busca autonomia, proteção contra apagões e flexibilidade de projeto.
Potência e Desempenho
Potência nominal AC: 6.000W
Surto (5s): 12.000W
Corrente nominal de saída: 26,5A
Frequência: 50/60Hz
Fator de potência: 0.99
Tempo de comutação (UPS): < 10ms (modo single)
Forma de onda: Senoidal pura
Ideal para cargas críticas e motores até 5HP, garantindo estabilidade mesmo em partidas exigentes.
Entrada Fotovoltaica (PV)
Potência máxima FV: 12.000W (6.000W / 6.000W por MPPT)
Número de MPPTs: 2 independentes
Faixa MPPT: 80 ~ 400V
Tensão máxima FV: 500V
Corrente máx. por MPPT: 40A (20A / 20A)
Corrente de curto-circuito por MPPT: 50A (25A / 25A)
Permite oversizing do arranjo fotovoltaico para maior eficiência de geração.
Banco de Baterias
Tensão nominal: 48V
Compatível com: Lítio e Chumbo-Ácido
Faixa de operação: 40 ~ 60V
Corrente máx. carga/descarga: 135A / 140A
Potência máx. carga/descarga: 6.000W
Possui função de “force wake-up” via PV, rede ou gerador.
Entrada Rede / Gerador
Tensão nominal: 230V
Entrada máxima da rede: 9.000W
Entrada gerador: 230V / 50-60Hz
Porta dedicada para gerador ou smart load
Proteções e Construção
Proteção contra polaridade reversa FV
Proteção contra sobrecorrente e sobretensão
Proteção anti-ilhamento
Proteção contra curto-circuito AC
Monitoramento de rede e falha de aterramento
DPS AC/DC Tipo II
Chave seccionadora FV integrada
Registro inmetro
Registro: 003438/2026 de 24/03/2026.
Características Gerais
Dimensões: 384 × 434 × 187 mm
Peso: 16,95 kg
Grau de proteção: IP65
Temperatura de operação: -25°C a 60°C
Comunicação: LCD + LED, RS485 / Wi-Fi / CAN
Paralelismo: até 16 unidades
Garantia: 5 anos
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
Folhetos e Manuais
.png)
