Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:
- • Autossuficiência com suporte à rede elétrica: reduza os custos com energia ao gerar e armazenar o excedente de eletricidade, utilizando a rede apenas quando necessário.
- • Energia contínua em ambientes críticos: mantenha o fornecimento ininterrupto de energia para cargas essenciais, mesmo em caso de falhas na rede.
- • Energia para locais com instabilidade de rede: garanta segurança energética em regiões com fornecimento irregular de eletricidade, ativando o sistema híbrido quando a rede não puder atender à demanda.

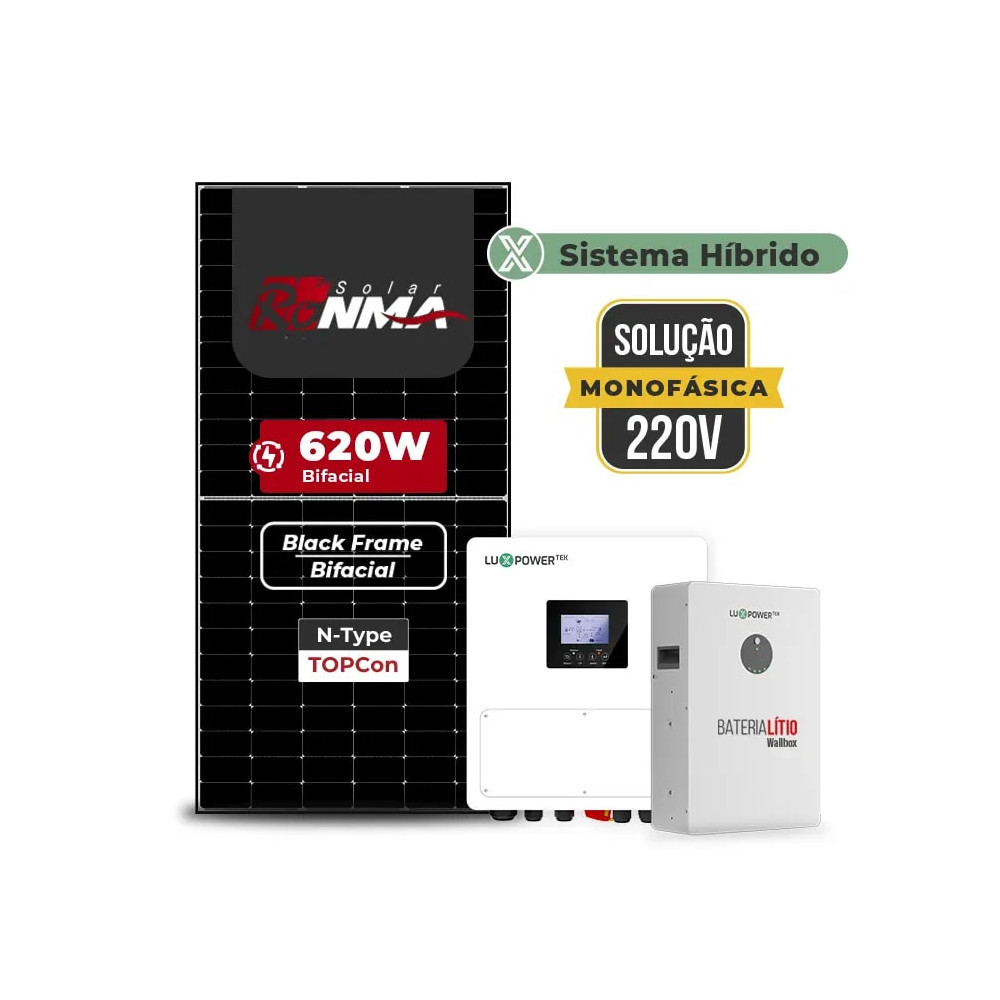

Esse Gerador Hibrido com potência de 8,680 KWp, é composto por:
Componentes do Kit
- 14x PAINEL SOLAR RONMA SOLAR RM-620W-132TB BLACK FRAME BIFACIAL 620W HALF CELL
- 4x ESTRUTURA PRATYC 3.200.01.17.102 KIT TELHA METALICA MINI TRILHO BAIXO PARA 04 PLACAS
- 50x CABO SOLAR CC SOLAR REICON PRETO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 50x CABO SOLAR CC SOLAR REICON VERMELHO 6MM CERTFICADO NBR-16612 PARA 1,8kV CC
- 8x CONECTOR MC4 23719 SC4-P ACOPLADOR MACHO E FEMEA
- 1x BATERIA BACKUP LITIO LUXPOWER POWERGEM 5.12KWH 51.2V 100A 6.000 CICLOS
- 1x INVERSOR SOLAR LUXPOWER HIBRIDO SNA600-PRO 6KW 2MPPT MONOFASSICO 220V 48V AFCI WIFI
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
SKYMAX 620W N-TOPCon Bifacial / Alta Eficiência e Robustez
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
Estrutura Mini Trilho Baixo cm para Telha Metálica – Pratyc
A Estrutura Mini Trilho Baixo 42 cm é a solução ideal para fixação de painéis solares em telhados metálicos trapezoidais. Desenvolvida pela Pratyc com alumínio 6005-T5 de alta resistência e fixadores em aço inox 304, oferece durabilidade, leveza e resistência à corrosão, garantindo desempenho superior em projetos fotovoltaicos residenciais, comerciais e industriais.
Design compact
Seu design compacto permite instalação rápida e segura, distribuindo a carga dos módulos solares de forma uniforme e garantindo a estanqueidade da cobertura com vedação em borracha EPDM. É a escolha perfeita para integradores solares que buscam velocidade de montagem, confiabilidade e compatibilidade com diferentes módulos fotovoltaicos.
Vantagens da Estrutura Mini Trilho Baixo Pratyc:
Compatível com módulos solares de diversas marcas e tamanhos
Ideal para telhados metálicos com perfil trapezoidal
Kit completo com suportes, grampos e fixadores
Alta durabilidade em ambientes externos
Vedação eficiente contra infiltrações
Facilita a instalação, reduzindo tempo de obra e custo operacional
Aplicações recomendadas:
Sistemas de energia solar fotovoltaica on-grid e off-grid
Instalações residenciais, comerciais e industriais
Telhados metálicos trapezoidais
Conteúdo do kit:
10 Suportes Mini Trilho Baixo (42 cm) – Alumínio 6005-T5
40 Parafusos auto brocantes sextavados 5,5 x 1" – Inox 304
8 Grampos intermediários – Alumínio 6005-T5
4 Grampos finais – Alumínio 6005-T5
10 Parafusos T M8x25 – Inox 304
10 Porcas auto travantes M8 – Inox 304
20 Borrachas EPDM
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Cabo Solar REISOLAR Reicon
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Acoplador macho e femea SC4-P para conexão cabo-painel
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
Bateria de Lítio LXP PowerGem 5,12 kWh
A LXP PowerGem 5,12 kWh é uma bateria de lítio desenvolvida para sistemas de armazenamento de energia solar, oferecendo alta eficiência, segurança e escalabilidade. Equipada com células de lítio LiFePO4 (LFP), garante maior vida útil, estabilidade térmica e elevado nível de proteção operacional.
BMS inteligente integrado,
Conta com BMS inteligente integrado, responsável pelo gerenciamento ativo das células, balanceamento automático e múltiplas camadas de proteção contra sobrecarga, descarga excessiva, curto-circuito e variações de temperatura. Sua arquitetura permite instalação rápida, comunicação inteligente com o inversor e monitoramento remoto, facilitando a operação e manutenção do sistema. A PowerGem suporta paralelismo de até 32 módulos, possibilitando expansão modular conforme a demanda energética do projeto, sendo compatível com inversores híbridos e off-grid de ampla faixa de tensão.
Principais características técnicas:
Tecnologia de lítio LiFePO4 (LFP)
Capacidade nominal de 5,12 kWh
BMS inteligente com gerenciamento ativo
Balanceamento automático de células
Comunicação integrada com inversores compatíveis
Monitoramento e atualização remota
Proteções elétricas e térmicas múltiplas
Design compacto para instalação em parede ou piso
Expansão modular com conexão em paralelo
Benefícios comerciais:
Agrega alto valor ao projeto solar
Ideal para backup energético e autonomia
Expansão modular sem complexidade
Tecnologia segura e durável
Redução de riscos e aumento da confiabilidade
Excelente argumento de venda para cenários de apagões e instabilidade da rede
Ficha Técnica:
Tensão nominal: 51,2V
Capacidade Nominal: 100Ah
Energia Nominal: 5120Wh
Ciclos de Vida: 6000 ciclos
Tensão de Carregamento: 56,5V
Corrente Máxima de de Carga/Descarga: 100A
Corrente de pico de descarga: 105A/ 15s, 120A/0.5s;
Baterias em Paralelo: Até 32 unidades
Proteção: IP20
Dimensões (L*P*A): 640x428x166mm
Peso: 58kg
Comunicação: CAN/RS485
Inversores Compatíveis: Victron, Luxpower, Deye, Voltronic, SMA, Goodewe, Growatt, Sofar, Solark, SRNE, Must
Umidade: 5% ~ 85% RH (Sem Condensação)
Temperatura de Descarga: -20 ~ 55*C
Temperatura de Armazenamento: -10 ~ 35*C
Manutenção Remota: Atualização remota flexível, monitoramento remoto.
Garantia: 10 anos, 6.000 ciclos
Certificados: CE UN38.3 IEC62619
Número do Registro INMETRO: 011345/2025
Proteção:
Contra Sobrecarga/descarga
Contra Sobrecorrente
Contra Sobretensão
Contra Sobretemperatura
Contra Curto-circuito
Contra conexão reversa.
Contra SOC baixo
Inversor Híbrido LuxPower SNA PRO-EU 6K (Monofásico)
O SNA PRO-EU 6K é um inversor híbrido monofásico de 6.000W, projetado para aplicações residenciais e comerciais que exigem armazenamento de energia, backup rápido e alta capacidade de expansão.
Diferencias comerciais:
Possui 2 MPPTs e até 12kW de entrada FV, permitindo oversizing e maior geração.
Compatível com baterias 48V (lítio ou chumbo-ácido) e alta corrente de carga/descarga (135A/140A).
Permite paralelismo de até 16 unidades, garantindo expansão futura do sistema.
Conta com IP65, podendo ser instalado em áreas externas com segurança.
Solução ideal para quem busca autonomia, proteção contra apagões e flexibilidade de projeto.
Potência e Desempenho
Potência nominal AC: 6.000W
Surto (5s): 12.000W
Corrente nominal de saída: 26,5A
Frequência: 50/60Hz
Fator de potência: 0.99
Tempo de comutação (UPS): < 10ms (modo single)
Forma de onda: Senoidal pura
Ideal para cargas críticas e motores até 5HP, garantindo estabilidade mesmo em partidas exigentes.
Entrada Fotovoltaica (PV)
Potência máxima FV: 12.000W (6.000W / 6.000W por MPPT)
Número de MPPTs: 2 independentes
Faixa MPPT: 80 ~ 400V
Tensão máxima FV: 500V
Corrente máx. por MPPT: 40A (20A / 20A)
Corrente de curto-circuito por MPPT: 50A (25A / 25A)
Permite oversizing do arranjo fotovoltaico para maior eficiência de geração.
Banco de Baterias
Tensão nominal: 48V
Compatível com: Lítio e Chumbo-Ácido
Faixa de operação: 40 ~ 60V
Corrente máx. carga/descarga: 135A / 140A
Potência máx. carga/descarga: 6.000W
Possui função de “force wake-up” via PV, rede ou gerador.
Entrada Rede / Gerador
Tensão nominal: 230V
Entrada máxima da rede: 9.000W
Entrada gerador: 230V / 50-60Hz
Porta dedicada para gerador ou smart load
Proteções e Construção
Proteção contra polaridade reversa FV
Proteção contra sobrecorrente e sobretensão
Proteção anti-ilhamento
Proteção contra curto-circuito AC
Monitoramento de rede e falha de aterramento
DPS AC/DC Tipo II
Chave seccionadora FV integrada
Registro inmetro
Registro: 003438/2026 de 24/03/2026.
Características Gerais
Dimensões: 384 × 434 × 187 mm
Peso: 16,95 kg
Grau de proteção: IP65
Temperatura de operação: -25°C a 60°C
Comunicação: LCD + LED, RS485 / Wi-Fi / CAN
Paralelismo: até 16 unidades
Garantia: 5 anos
Especificações Técnicas
- Inversor Solar
- Saída CA Inversor
- Potência do Sistema Gerador - kWp
- Painel Solar
- Estrutura Solar
- Fase CA Inversor
Folhetos e Manuais
.png)
