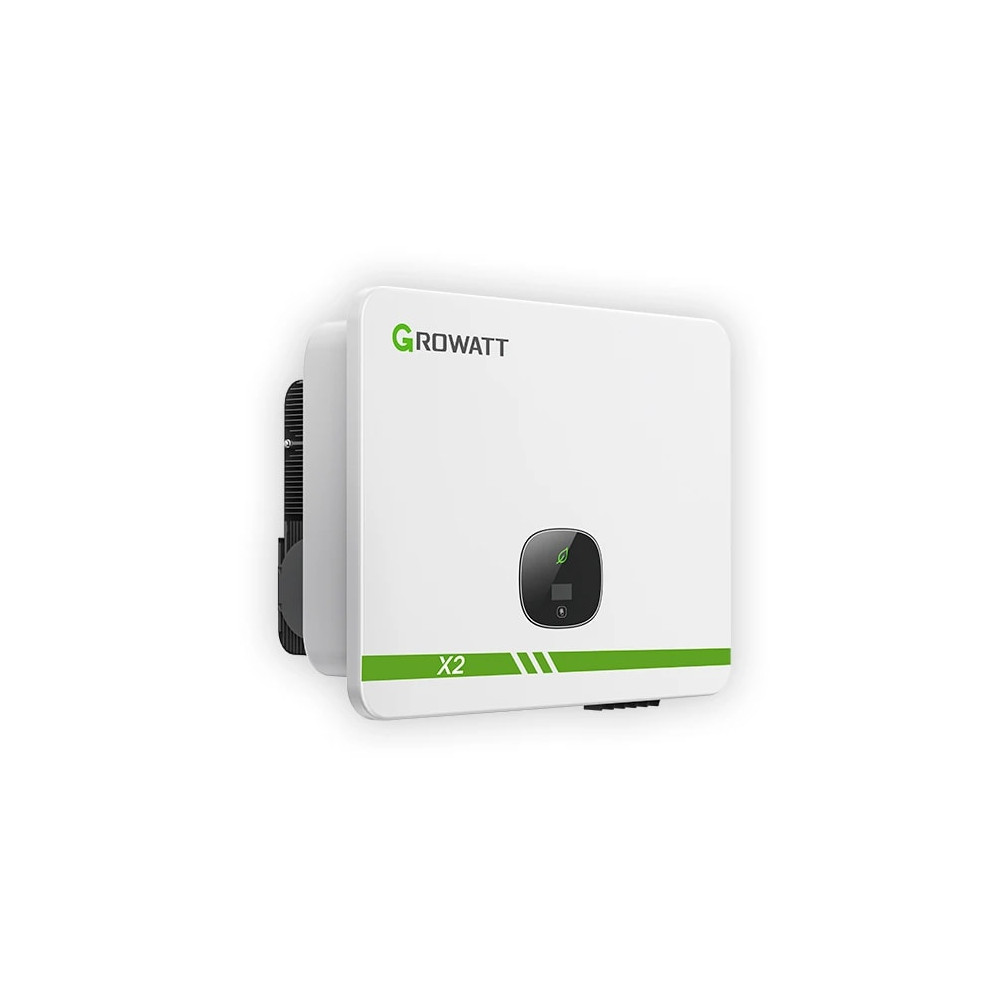

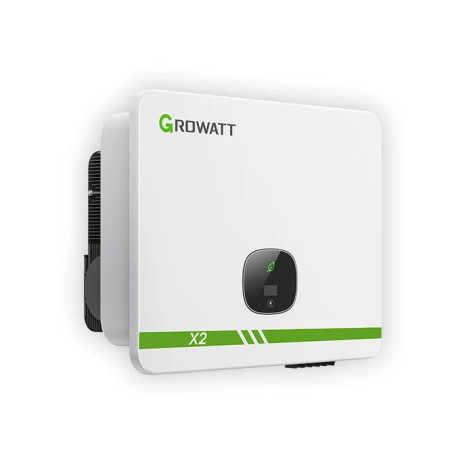

MID20KTL3-X2 20KW TRIFASICO 380V 2MPPT AFCI

INVERSOR GROWATT MID20KTL3-X2 20KW TRIFASICO 380V 2MPPT AFCI

Principais Características:

98,8% de eficiência máxima

Até 1,8x relação CC/CA

Corrente máxima de entrada de string 16A

Proteção contra surtos CC e CA DPS Tipo II

Monitoramento de falha de string

Proteção AFCI

Entrada CC:

Maxima potência FV recomendada: 36000W

Máxima tensão de entrada: 1100V

Tensão de partida: 200V

Tensão nominal de entrada: 600V

Intervalo de tensão MPPT: 200-1000V

N° de entradas MPPT independentes: 2

Nº de Strings FV por MPPT: 2

Máxima corrente de entrada: 32A

Máxima corrente CC de Curto-Circuito: 40A

Tipo de conexão CC: H4 (máx. 6 mm²)

Saída CA:

Potência ativa de saída nominal @45°C: 20000W

Máxima potência aparente de saída @45°C: 22000VA

Máxima corrente de saída CA: 33.6A

Tensão CA nominal (3/N/PE): 380V

Faixa de tensão CA: 340-440V

Frequência nominal e faixa de frequência da rede: 50-60Hz/45Hz a 65Hz

Distorção harmônica total (THD): < 3% (à potência nominal)

Fator de potência nominal e ajustável: > 0,99/0,8 adiantado - 0,8 atrasado

Fases de alimentação/conexão: 3/3

Tipo de conexão CA: Cable gland + OT Terminal

Eficiência:

Eficiência máxima e Europeia: 98,75% / 98,6%

Proteções:

Proteção polaridade reversa CC: Sim

Chave seccionadora CC: Sim

Proteção contra surtos CA e CC (DPS): Tipo II / Tipo II

Monitoramento de resistência de isolamento: Sim

Proteção de curto-circuito CA: Sim

Monitoramento de falha terra: Sim

Monitoramento de rede CA: Sim

Proteção anti-ilhamento: Sim

Monitoramento de corrente residual: Sim

Monitoramento de falha de string: Sim

Proteção AFCI: Sim

Comunicação:

Wi-Fi | RS485

Dados Gerais:

Método de instalação: suporte de instalação em parede

Topologia: sem transformador

Grau de proteção: IP65

Consumo durante a noite: < 1W

Intervalo da temperatura ambiente operacional: -25 a 60°C

Faixa de umidade relativa permitida (sem condensação): 0 - 100%

Método de resfriamento: Resfriamento de ar inteligente

Máxima altitude de operação: 4.000m

Display: LED, WiFi+APP

Conformidades:

CE, VDE0126, Greece, EN50549-1, C10/C11, UTE C 15-712, IEC 62116, IEC 61727, IEC 60068, IEC 61683, CEI0-21, N4105, TOR Erzeuger, G98/G99, G100, UNE 217001, UNE 206007, PO12.2, KSC8565

Dados Físicos:

Dimensões (LxAxP): 528x415x225mm

Peso: 22kg

Registro INMETRO: 002241/2025
