Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:

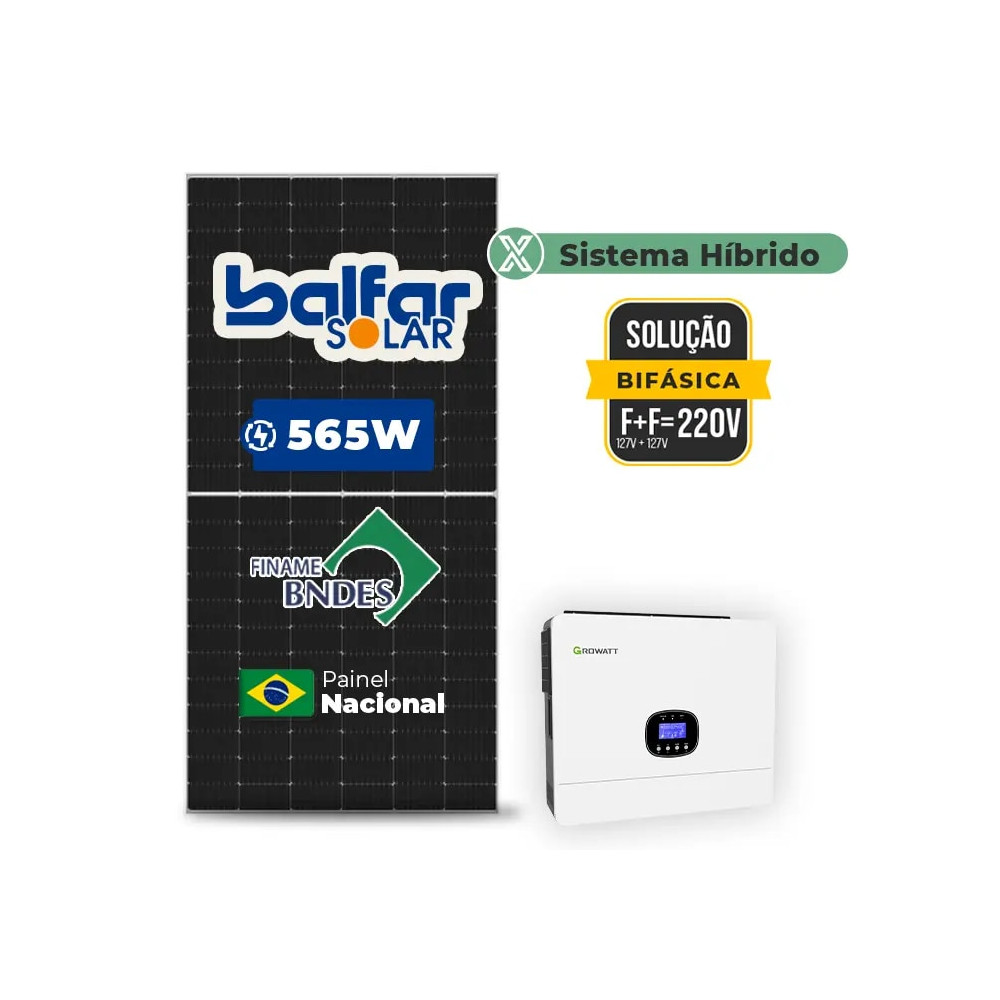

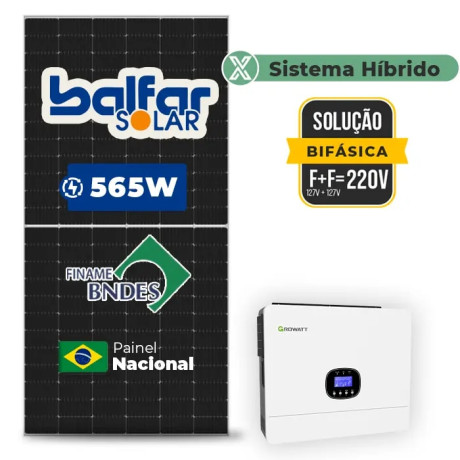

Esse Gerador Hibrido com potência de 6,780 KWp, é composto por:
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
Potência: 565W
Eficiência de 21,9%
Tecnologia nacional com FINAME
Garantia de 10 anos para defeitos de fabricação e de 25 anos quantoa eficicência linear
Ideal para usinas e projetos de grande porte
Financiável via BNDES/FINAME, com taxas reduzidas e prazos ampliados.
Descrição Técnica – Painel Solar Balfar BS144M-565W Bifacial
Modelo: BS144M-565W Bifacial
Tipo de célula: Monocristalino 182 × 182 mm
Orientação das células: 144 células (6x24)
Potência máxima (Pmax): 565W
Eficiência do módulo: 21,9%
Tensão em Pmax (Vmp): 44,99V
Corrente em Pmax (Imp): 12,56A
Tensão de circuito aberto (Voc): 53V
Corrente de curto-circuito (Isc): 13,20A
Vidro frontal: Vidro solar de alta transparência (3,2 mm)
Estrutura: Alumínio anodizado (cor prata)
Caixa de junção: IP68
Cabos: 4,0 mm² – 280 mm
Conector: MC4 (original ou compatível)
Temperatura operacional: -40 °C a +85 °C
Tensão máxima do sistema: 1500VDC (IEC)
Corrente máxima no fusível: 25A
Coeficiente de temperatura (Pmax): -0,32%/°C
Dimensões do módulo: 2279 x 1134 x 35 mm
Certificação FINAME: Sim
Garantia: 10 anos contra defeitos de fabricação e 30 anos de garantia linear de potência
CÓDIGO FINAME PAINEIS E GERADORES
Certificações e Conformidades – Balfar BS144M-565W Bifacial
FINAME / BNDES: Cadastrado no sistema FINAME (BNDES), com fabricação nacional. Pode ser financiado por linhas de crédito como BNDES Automático e FINAME.
Proteção IP68: Caixa de junção com grau de proteção IP68, garantindo resistência contra poeira e imersão temporária em água.
IEC (Com base nas normas da indústria solar):
IEC 61215: Testes de desempenho para módulos fotovoltaicos
IEC 61730: Requisitos de segurança elétrica e mecânica
Testes em ambiente agressivo:
Resistência à névoa salina
Resistência à corrosão por amônia
Teste com areia trazida pelo vento
(Esses testes seguem padrões típicos da IEC 61701 e IEC 62716)
Livre de PID (Degradação Potencial Induzida): Testado contra PID, garantindo estabilidade e vida útil prolongada.
Inspeção por EL (Eletroluminescência): Garantia de módulos livres de microfissuras e defeitos invisíveis a olho nu.
Detalhes do Registro inmetro 003396/2025
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
O Growatt SPE 6000 US é um inversor solar híbrido tipo string desenvolvido para aplicações residenciais que exigem backup de energia, integração com baterias e flexibilidade de operação. Com 6.000W de potência nominal, função UPS, compatibilidade com gerador a diesel e suporte para até 9 unidades em paralelo, é uma solução ideal para projetos que buscam mais autonomia, continuidade no fornecimento e expansão futura do sistema
Diferenciais do produto
Inversor híbrido com função UPS
Potência nominal CA de 6.000W
Potência fotovoltaica recomendada de 9.000W
Potência máxima por MPPT de 4.500W
Suporta conexão com gerador a diesel
Suporta até 9 unidades em paralelo
Pode operar em trifásico 220V com 3 unidades
Compatível com baterias de lítio e chumbo-ácido
Comunicação da bateria via CAN/RS485
Eficiência máxima de 96,5%
Proteções
Proteção contra sobrecorrente CA
Proteção contra sobretensão CA
Monitoramento de falha à terra
Proteção anti-ilhamento
Monitoramento de corrente residual
Monitoramento de resistência de isolação
Proteção contra surto
Entrada CC
Potência fotovoltaica recomendada: 9.000W
Potência máxima por MPPT: 4.500W
Tensão máxima CC: 550Vdc
Tensão de partida: 120Vdc
Faixa MPPT: 60–480Vdc
Número de MPPTs: 2
Strings por MPPT: 2
Corrente máxima de entrada por MPPT: 22A
Corrente máxima de curto-circuito por MPPT: 28A
Entrada CA (gerador)
Potência nominal de entrada CA: 16.800W
Tensão nominal de entrada: 120/240Vac
Corrente nominal de entrada: 70A
Corrente de passagem máxima: 70A
Corrente máxima de entrada do gerador: 70A
Saída CA
Potência nominal CA: 6.000W
Potência aparente máxima: 6.000VA
Tensão nominal CA: 120/240Vac
Frequência da rede: 60Hz (58,3–61,7Hz)
Corrente máxima de saída: 30A
Fator de potência ajustável: 0,8 indutivo a 0,8 capacitivo
THDi: <5%
Tipo de conexão à rede: L1/L2/N/PE
Bateria
Faixa de tensão: 46–60Vcc
Corrente máxima de carga/descarga: 140A / 140A
Potência contínua de carga/descarga: 6.000W
Tipo: Lítio e chumbo-ácido
Saída backup
Potência nominal: 6.000W
Tensão nominal: 120/240Vac
Frequência nominal: 60Hz
Tempo de comutação: =20ms único / =30ms em paralelo
Capacidade de sobrecarga: 10s @104–120% / 5s @>120%
Dados gerais
Eficiência máxima: 96,5%
Eficiência ponderada CEC: 94,5%
Eficiência MPPT: 99%
Número máximo em paralelo: 9
Dimensões: 550 x 465 x 150 mm
Peso: 21,5 kg
Faixa de temperatura de operação: -10°C a 50°C
Emissão de ruído: <75 dB
Resfriamento: ventoinha CC
Grau de proteção: IP20
Umidade relativa: 5% a 95%
Altitude: <2000m
Display: LCD + LED
Interfaces: RS485 / CAN / USB
Comunicação: Wi-Fi
Certificado Inmetro
Número de registro: 003828/2025
