Os Geradores de Energia Solar Híbridos combinam o melhor dos sistemas on grid e off grid, oferecendo uma solução flexível que garante segurança energética e otimização de consumo. Projetados para funcionar tanto com a rede elétrica quanto de forma autônoma, esses geradores foram dimensionados para assegurar o suprimento de energia de acordo com as necessidades de carga e autonomia, permitindo maior flexibilidade para projetos de diferentes portes.
Cenários de Aplicação:

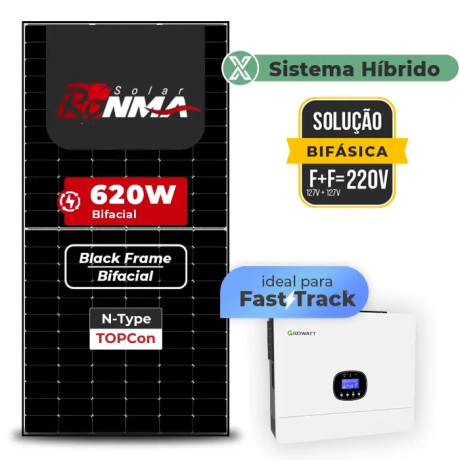

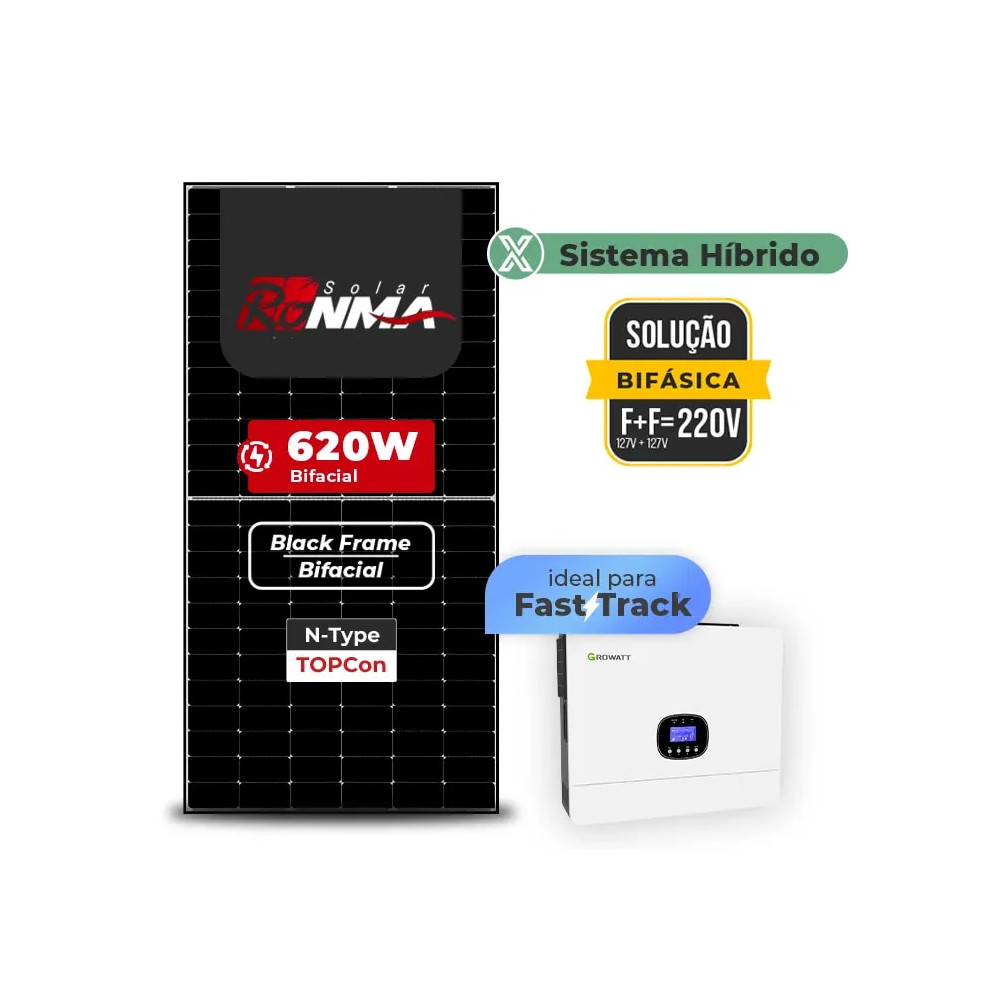

Esse Gerador Hibrido com potência de 7,440 KWp, é composto por:
Importante:
A tabela de especificações fornece uma sugestão para carga e autonomia, facilitando a compreensão do desempenho do sistema. Porém, para um dimensionamento correto e personalizado, é imprescindível realizar a validação técnica das demandas de potência e autonomia necessárias para o projeto.
O módulo solar Ronma SKYMAX RM-620W traz a mais alta tecnologia N-TOPCon em células bifaciais, oferecendo eficiência de até 23% e desempenho superior mesmo em condições de baixa irradiância. Ideal para grandes usinas e projetos de alta exigência, este painel entrega mais geração por metro quadrado, com estrutura robusta e durabilidade comprovada. Com 132 células monocristalinas e potência nominal de 620W, o SKYMAX alia inovação e confiabilidade, com baixo índice de degradação anual (0,40%) e tensão máxima do sistema de 1500V DC, permitindo maior flexibilidade nos arranjos. Além disso, conta com certificações internacionais (IEC, CE, INMETRO) e é testado 100% por inspeção eletroluminescente (EL).
Diferenciais do Produto
Alta eficiência de geração (até 23%)
Tecnologia N-TOPCon com maior potência e menor degradação anual (0,40%)
Tecnologia bifacial (ganhos com refletância no solo)
Resistência PID e performance superior em baixa irradiância
Solda a laser na caixa de junção (maior durabilidade)
Certificações: INMETRO, IEC 61215; IEC 61730; IEC 61701; IEC 62716; WEEE De93315506, entre outras
Especificações Técnicas (STC - Condições Padrão de Teste)
Potência Nominal (Pmax): 620W
Tensão em Circuito Aberto (Voc): 49,60V
Corrente de Curto-Circuito (Isc): 15,91A
Tensão em Ponto de Máxima Potência (Vmp): 41,40V
Corrente em Ponto de Máxima Potência (Imp): 14,99A
Eficiência do Módulo: 23,00%
Tensão Máxima do Sistema: 1500V DC
Fator bifacial de referência: Isc: 80%±10; Voc: 100%±3; Pmax: 80%±10%
Registro INMETRO: 018966/2024
A Estrutura Fibrometálica Pratyc Inox com perfil de 2,75 m é desenvolvida para fixação segura e durável de até 4 módulos fotovoltaicos em telhas de fibrocimento com estrutura metálica. Produzida em aço inox 304 e alumínio 6063-T5, oferece máxima resistência à corrosão, longa vida útil e desempenho superior, mesmo em ambientes de alta salinidade ou umidade.
Hastes de 250MM
Com hastes Inox M10 x 250 mm e opção de perfis H, C ou híbrido, adapta-se a diferentes formas de fixação (lateral ou por baixo) e garante montagem prática e vedação eficiente com borracha EPDM para proteção contra infiltrações.
Diferenciais e Benefícios:
Estrutura e fixadores em Inox 304 para máxima durabilidade
Resistência superior à corrosão, ideal para regiões litorâneas e industriais
Compatível com até 4 módulos solares (on-grid ou off-grid)
Perfis versáteis: H, C ou híbrido para diferentes configurações
Kit completo com grampos, emendas e acessórios de fixação
Montagem simplificada e segura conforme normas NR-35
Aplicações:
Projetos fotovoltaicos residenciais, comerciais e industriais em telhados de fibrocimento com estrutura metálica, onde a longevidade e resistência contra corrosão são essenciais.
Conteúdo do Kit:
8 Hastes fibrometálicas Inox M10 x 250 mm
4 Grampos finais + 6 grampos intermediários completos + 2 extras – Alumínio 6063-T5
4 Emendas completas – Alumínio 6063-T5
Borrachas de vedação
Parafusos T M8x25 e porcas flangeadas M8 – Inox 304
Componentes extras para fixação de microinversor
#ATENCAO#Não acompanha o kit de perfil#ATENCAO#
Fabricado em liga de alumínio 6063-T5, este perfil oferece alta resistência mecânica, leveza e durabilidade, sendo ideal para aplicações em estruturas de energia solar e outros projetos que exigem qualidade e precisão.
Modelos disponíveis: H, C ou Híbrido
Comprimento: 2,40 m
Material: Alumínio 6063-T5 (tratado termicamente para maior resistência e conformidade com normas de extrusão)
Características: leve, anticorrosivo, fácil de manusear e instalar
Aplicações: fixação de módulos fotovoltaicos e componentes estruturais em usinas e sistemas solares
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² – Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 – Condutores de cabos isolados.
BR 16690 – Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 – Cabos de potência para sistemas fotovoltaicos.
NBR 5410 – Instalações elétricas de baixa tensão.
IEC 60228 – Condutores de cabos isolados.
EN 50618 – Cabos elétricos para sistemas fotovoltaico
Condutor de cobre estanhado, antichama, livre de halógenos, resistente a UV
Sobre a Reicon
Fundação: 2016.
Atuação: 1ª empresa brasileira 100% especializada em cabos para sistemas fotovoltaicos.
Fábricas: Manaus/AM e Sorocaba/SP.
Capacidade: maior produção de cabos solares da América Latina.
Foco: qualidade, inovação e atendimento a integradores, distribuidores e grandes usinas.
Cabos REISOLAR - Qualidades Técnicas
Condutor: cobre eletrolítico estanhado, classe 5 (flexível), norma NM 280.
Isolação e cobertura: material termofixo livre de halógenos (LSZH) ? não libera gases tóxicos em caso de incêndio.
Segurança: antichama + baixa emissão de fumaça.
Resistência: à radiação UV, intempéries e variações de temperatura.
Durabilidade: projetado para longa vida útil em sistemas fotovoltaicos.
Versatilidade de embalagens: rolos até 200 m, carretéis até 1.000 m e bobinas até 10.000 m.
Certificações
NBR 16612 (UL Brasil) norma brasileira para cabos fotovoltaicos.
EN 50618 (UL Brasil e Bureau Veritas) ? norma europeia que assegura padrão internacional de qualidade e segurança.
Cabo Solar REISOLAR 6 mm² - Descrição Técnica
Condutor: cobre eletrolítico estanhado, encordoamento classe 5 (flexível), pureza 99,9%.
Isolação: XLPO termofixo, livre de halogênios.
Cobertura: XLPO termofixo, livre de halogênios, com proteção UV.
Tensão nominal:
0,6/1 kV em corrente alternada (CA).
Até 1,8 kV em corrente contínua (CC).
Temperatura de operação:
Permanente: -40 ºC a +90 ºC.
Sobrecarga: até 120 ºC (20.000 h).
Curto-circuito: até 250 ºC (5 s).
Dimensionais e Elétricos (1x6 mm²)
Diâmetro nominal do condutor: 2,91 mm.
Espessura nominal da isolação: 0,7 mm.
Espessura nominal da cobertura: 0,8 mm.
Diâmetro nominal final: 6,2 mm.
Peso nominal: 77 kg/km.
Resistência elétrica CC a 20 ºC: 3,39 O/km.
Queda de tensão CC (120 ºC): 9,445 V/A·km.
Capacidade de condução de corrente (A):
20 ºC 51 A
30 ºC 44 A
40 ºC 36 A.
Normas Aplicáveis
NBR NM-280 - Condutores de cabos isolados.
BR 16690 - Instalações elétricas de arranjos fotovoltaicos.
NBR 16612 - Cabos de potência para sistemas fotovoltaicos.
NBR 5410 - Instalações elétricas de baixa tensão.
IEC 60228 - Condutores de cabos isolados.
EN 50618 - Cabos elétricos para sistemas fotovoltaico
Principais Características:
Fácil conexão entre painéis
Melhor durabilidade a exposição climática
Montagem direta em Painéis e Stringbox
Compatível com MC4 - Acoplador macho e fêmea
O Growatt SPE 7300 US é um inversor solar híbrido tipo string desenvolvido para aplicações residenciais que exigem mais potência, backup de energia, integração com baterias e flexibilidade de operação. Com 7.300W de potência nominal, função UPS, compatibilidade com gerador a diesel e suporte para até 9 unidades em paralelo, é uma solução ideal para projetos que buscam mais autonomia, continuidade no fornecimento e escalabilidade do sistema.
Diferenciais do produto
Inversor híbrido com função UPS
Potência nominal CA de 7.300W
Potência fotovoltaica recomendada de 12.000W
Potência máxima por MPPT de 6.000W
Suporta conexão com gerador a diesel
Suporta até 9 unidades em paralelo
Pode operar em trifásico 220V com 3 unidades
Compatível com baterias de lítio e chumbo-ácido
Comunicação da bateria via CAN/RS485
Eficiência máxima de 96,5%
Proteções Proteção contra sobrecorrente CA
Proteção contra sobretensão CA
Monitoramento de falha à terra
Proteção anti-ilhamento
Monitoramento de corrente residual
Monitoramento de resistência de isolação
Proteção contra surto
Entrada CC
Potência fotovoltaica recomendada: 12.000W
Potência máxima por MPPT: 6.000W
Tensão máxima CC: 550Vdc
Tensão de partida: 120Vdc
Faixa MPPT: 60-480Vdc
Número de MPPTs: 2
Strings por MPPT: 2
Corrente máxima de entrada por MPPT: 27A
Corrente máxima de curto-circuito por MPPT: 34A
Entrada CA (gerador)
Potência nominal de entrada CA: 16.800W
Tensão nominal de entrada: 120/240Vac
Corrente nominal de entrada: 70A
Corrente de passagem máxima: 70A
Corrente máxima de entrada do gerador: 70A
Saída CA Potência nominal CA: 7.300W
Potência aparente máxima: 7.300VA
Tensão nominal CA: 120/240Vac
Frequência da rede: 60Hz (58,3-61,7Hz)
Corrente máxima de saída: 37A
Fator de potência ajustável: 0,8 indutivo a 0,8 capacitivo
THDi: <5%
Tipo de conexão à rede: L1/L2/N/PE
Bateria Faixa de tensão: 46-60Vcc
Corrente máxima de carga/descarga: 190A / 200A
Potência contínua de carga/descarga: 7.300W
Tipo: Lítio e chumbo-ácido
Saída backup Potência nominal: 7.300W
Tensão nominal: 120/240Vac
Frequência nominal: 60Hz
Tempo de comutação: ?20ms único / ?30ms em paralelo
Capacidade de sobrecarga: 10s @104-120% / 5s @>120%
Dados gerais Eficiência máxima: 96,5%
Eficiência ponderada CEC: 94,5%
Eficiência MPPT: 99%
Número máximo em paralelo: 9
Dimensões: 550 x 465 x 150 mm
Peso: 21,5 kg
Faixa de temperatura de operação: -10°C a 50°C
Emissão de ruído: <75 dB
Resfriamento: ventoinha CC
Grau de proteção: IP20
Umidade relativa: 5% a 95%
Altitude: <2000m
Display: LCD + LED
Interfaces: RS485 / CAN / USB
Comunicação: Wi-Fi
Certificado Inmetro
Número de registro: 006629/2026
