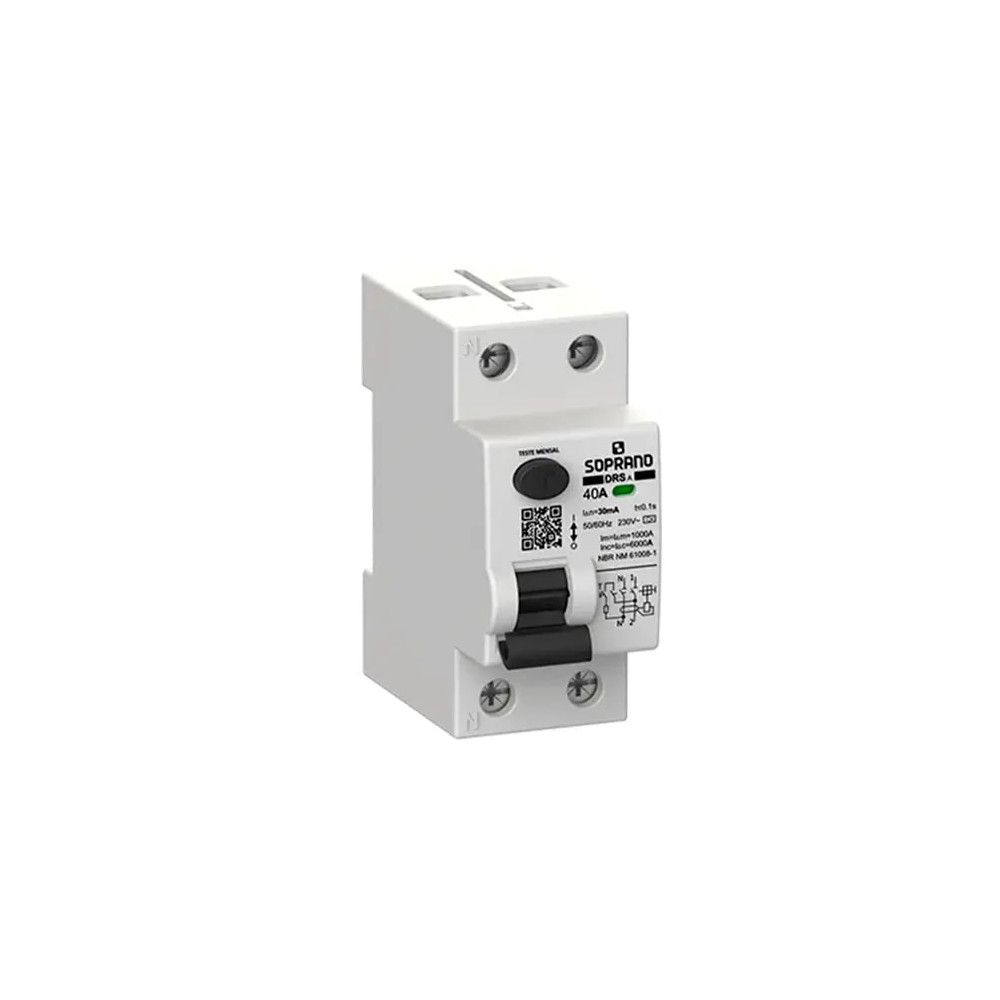

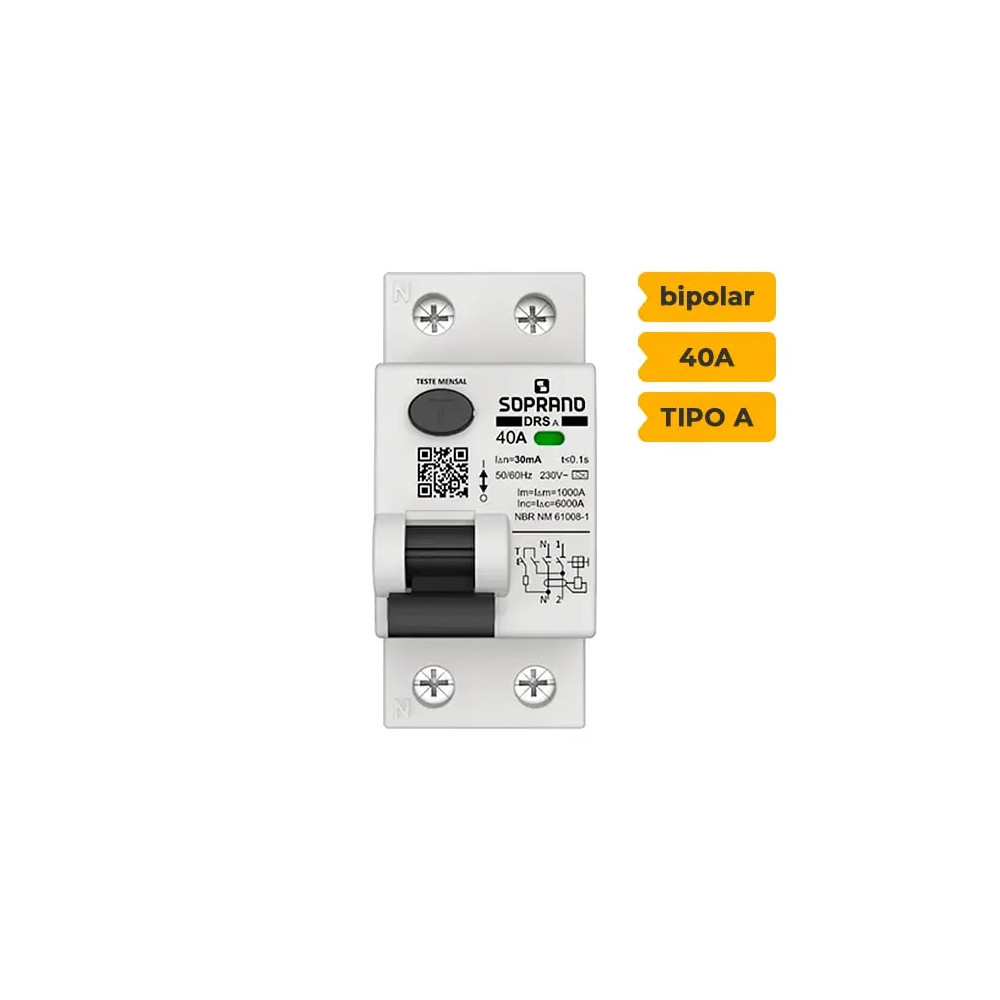

05128.1040.21 DR-A SOPRANO BIPOLAR 40A

DRS-A 40A para carregador veicular 8KW.

O diferencial do modelo Tipo A (indicado pelo "A" no nome) é sua capacidade de detectar não apenas correntes alternadas comuns, mas também correntes contínuas pulsantes, típicas de eletrônicos modernos, como carregadores de veículos elétricos e inversores.

Dados Técnicos:

Norma do produto ABNT NBR NM 61008-1

Classe de proteção Tipo A

Quantidade de Polos 2P (1P+N) e 4P (3P+N)

Corrente nominal (In) 40A

Corrente diferencial residual de operação (I?n) 30 mA

Tipo de proteção de corrente residual Eletromagnética

Corrente nominal de curto-circuito 6 kA

Tensão nominal de operação (Ue) 2P: 230V, 4P: 400V

Tensão mínima para funcionamento do DR Independente da tensão

Faixa de tensão do botão de teste (T) 2P: 150-253V, 4P: 150-440V

Sensibilidade a corrente residual Tipo A - Residual CA e correntes CC pulsantes

Característica de tempo AC, A - Sem atraso

Frequência nominal 50/60 Hz

Tensão de isolação (Ui) 500 Vca

Tensão suportável de impulso nominal (1,2/50 Uimp) 6 kV

Tensão de teste de rigidez dielétrica 2.5kV

Vida mecânica 10000 ciclos de operação

Vida elétrica 4000 ciclos de operação

Grau de proteção (IP) IP20

Temperatura ambiente de operação -25 a 70°C

Tipo de conexão dos terminais Cabo/barramento

Seção dos cabos 1 a 25 mm²

Montagem Em trilho 35mm

Torque máximo de aperto 3 N.m

Grau de poluição 2

Altitude =2000m

Umidade relativa =95%

Resistência a umidade e calor Classe 2

Classe de instalação III
