CHAVE DE TRANSFERENCIA AUTOMATICA BRASILTEC 100A 220VA

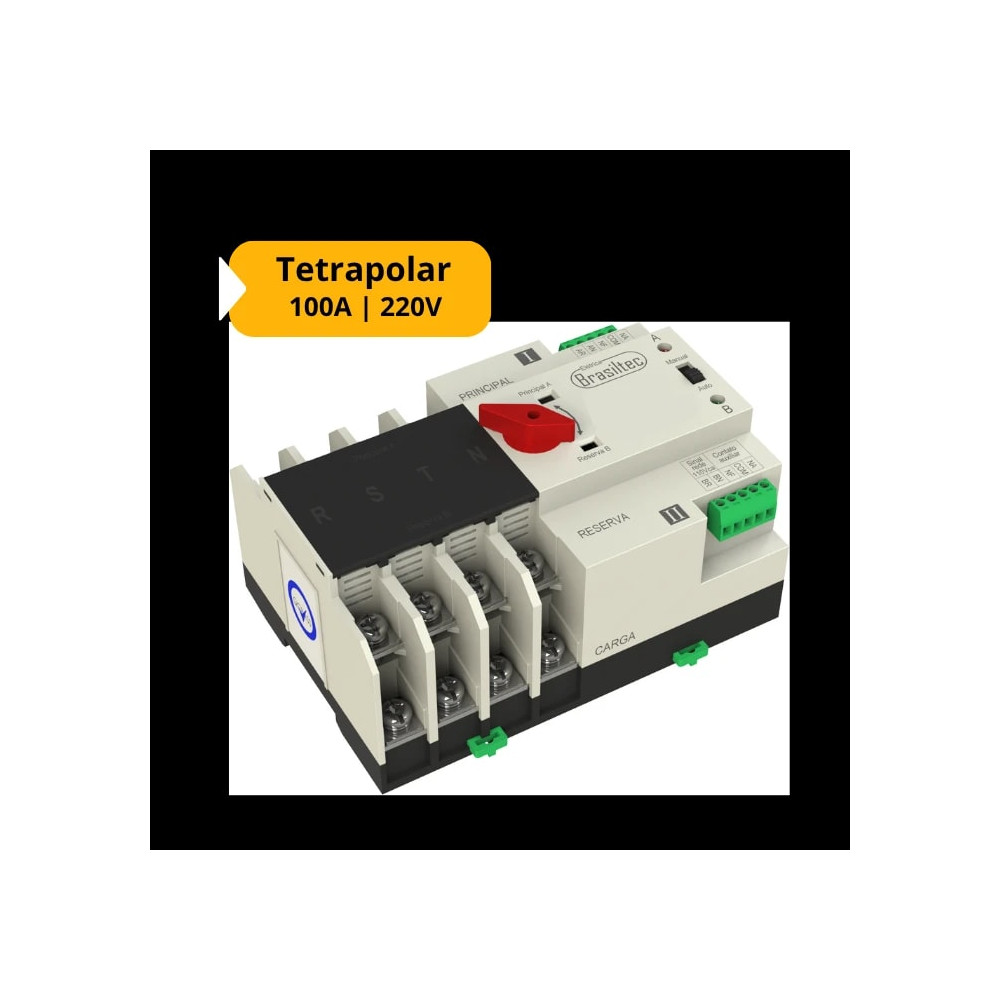

Chave de Transferência Automática Brasiltec 100A

A Chave de Transferência Automática Brasiltec 100A é indicada para sistemas que necessitam alternar a alimentação elétrica entre a rede da concessionária e uma fonte alternativa, como gerador ou sistema hibrído. Desenvolvida para aplicações em quadros elétricos, sistemas de emergência, instalações comerciais, industriais e prediais, permite a comutação automática entre as fontes de energia, oferecendo mais praticidade e continuidade operacional.

Descrição técnica

A Chave de Transferência Automática Brasiltec 100A possui corrente nominal de 100A, tensão de operação de até 660Vca, frequência de operação 50/60Hz e tempo de transferência inferior a 0,03s, não ajustável. O equipamento apresenta tensão de isolação de 690Vca, corrente de ruptura de 5kA, capacidade de interrupção de 10kA, curva de atuação D e categoria de utilização AC-33iB. A vida elétrica é de 1.500 acionamentos e a vida mecânica é de 6.000 operações. O consumo na transferência é de 600mA, com temperatura de operação entre -30°C e 80°C e altitude máxima de instalação de 1.000 metros. A norma de referência informada no manual é GB/T14048.11.

Característica

Marca Brasiltec

Produto Chave de Transferência Automática

Corrente nominal: 100A

Tensão de operação: Até 660Vca

Tensão de controle: Conforme variação do produto

Frequência: 50/60Hz

Tempo de transferência: < 0,03s, não ajustável

Vida elétrica: 1.500 acionamentos

Vida mecânica: 6.000 operações

Corrente de ruptura: 5kA

Capacidade de interrupção: 10kA

Tensão de isolação: 690Vca

Curva de atuação: D

Categoria de utilização: AC-33iB

Norma de referência:GB/T14048.11

Consumo na transferência: 600mA

Temperatura de operação:-30°C a 80°C

Altitude máxima 1.000 m

Especificações Técnicas

• Disjuntor Polo

Folhetos e Manuais

• Manual chave de transferencia 100A automatica
